Communication de données et Solar Net
Fronius Solar Net
et le transfert de
données
Zone de commu-
nication de don-
nées
Selon le modèle, l'onduleur peut être équipé de la carte enfichable Fronius Datamanager.
Le Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des
extensions de système. Le Fronius Solar Net est un réseau de données permettant de
relier plusieurs onduleurs aux extensions de système.
Le Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plu-
sieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une exten-
sion de système, un câble adapté suffit.
Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.
Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur at-
tribuer un numéro individuel.
Pour définir chaque onduleur de manière univoque dans Solar Net, il faut également leur
affecter un numéro individuel.
Procéder à l'attribution des numéros individuels conformément aux prescriptions de la
section « Le point de menu SETUP ».
Des informations détaillées relatives à chacune des extensions de système figurent dans
les Instructions de service correspondantes ou sur le site Internet http://www.fronius.com
Des informations plus détaillées concernant le câblage des composants DATCOM se
trouvent à l'adresse suivante :
 http://www.fronius.com/QR-link/4204101938
Pos. Désignation
(1) Interface de courant multifonction commutable. Pour une explication plus détail-
lée, voir la section suivante « Explication relative à l'interface de courant multi-
fonction commutable »
Pour le raccordement à l'interface de courant multifonction, utiliser la contre-fiche
à 2 pôles fournie avec l'onduleur.

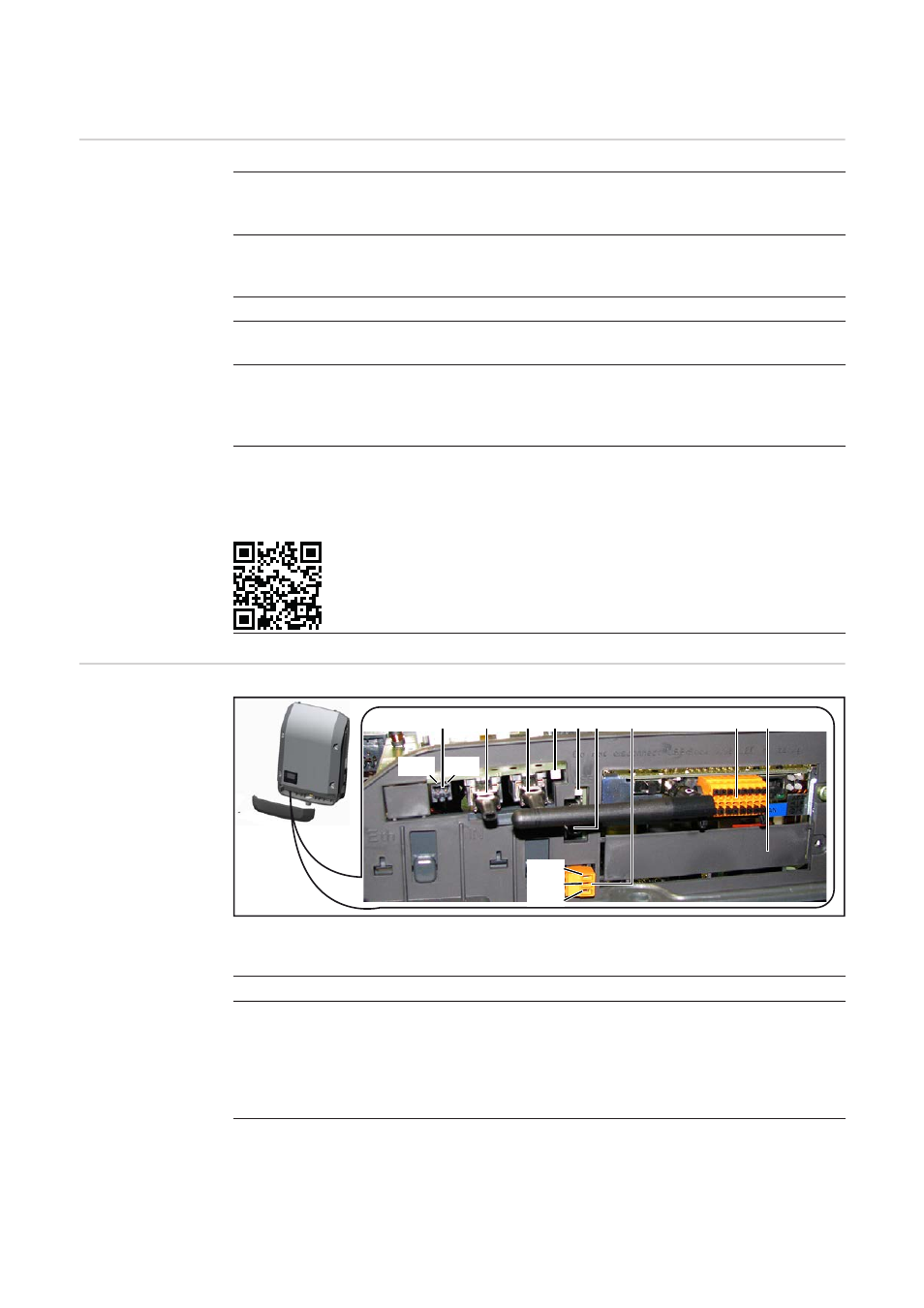

(1) (2) (3) (4) (5)(6) (7) (8) (9)
IN IN OUT OUT
PIN 2 PIN 1
PIN 1
PIN 2
PIN 3
