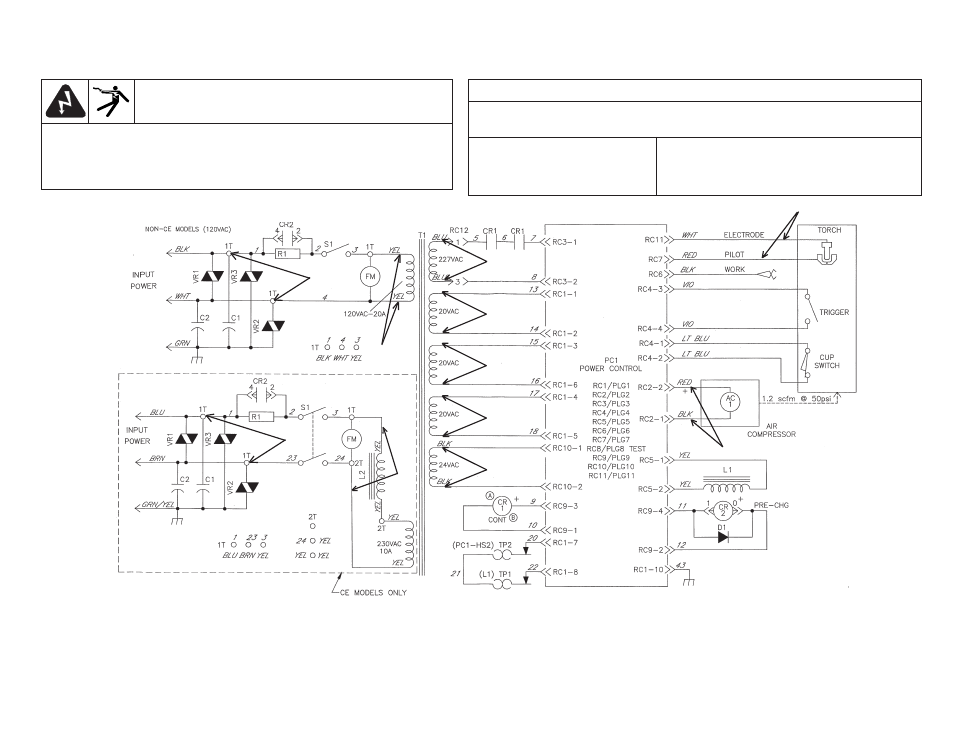

Powermax190c-120/230-VAC-Verdrahtungsdiagramm
Stromquellen 070784 und 070786
Seite 7
WARNUNG
ELEKTRISCHER SCHLAG: Vor der Wartung der Einheit oder dem
Wechsel von Verschleißteilen Strom immer ausschalten und das
Kabel aus der Steckdose ziehen oder den Hauptschalter auf Aus
stellen.
Spannungswerte
a) Toleranz ± 10 %, außer es wird angegeben
b) Bezugspunkt - zum Schaltkreis allgemein, Kabel 43, sofern nicht anders angegeben
V1 120 VAC V7 24 VAC
V2 120 VAC V8 14 VDC
V3 227 VAC V9 320 VDC (Leerlaufspannung – 070784)
V4, V5, V6 20 VAC V9 335 VDC (Leerlaufspannung – 070786)
V9
V8
V1
V2
V7
V6
V5
V3
V4
V1
V2
