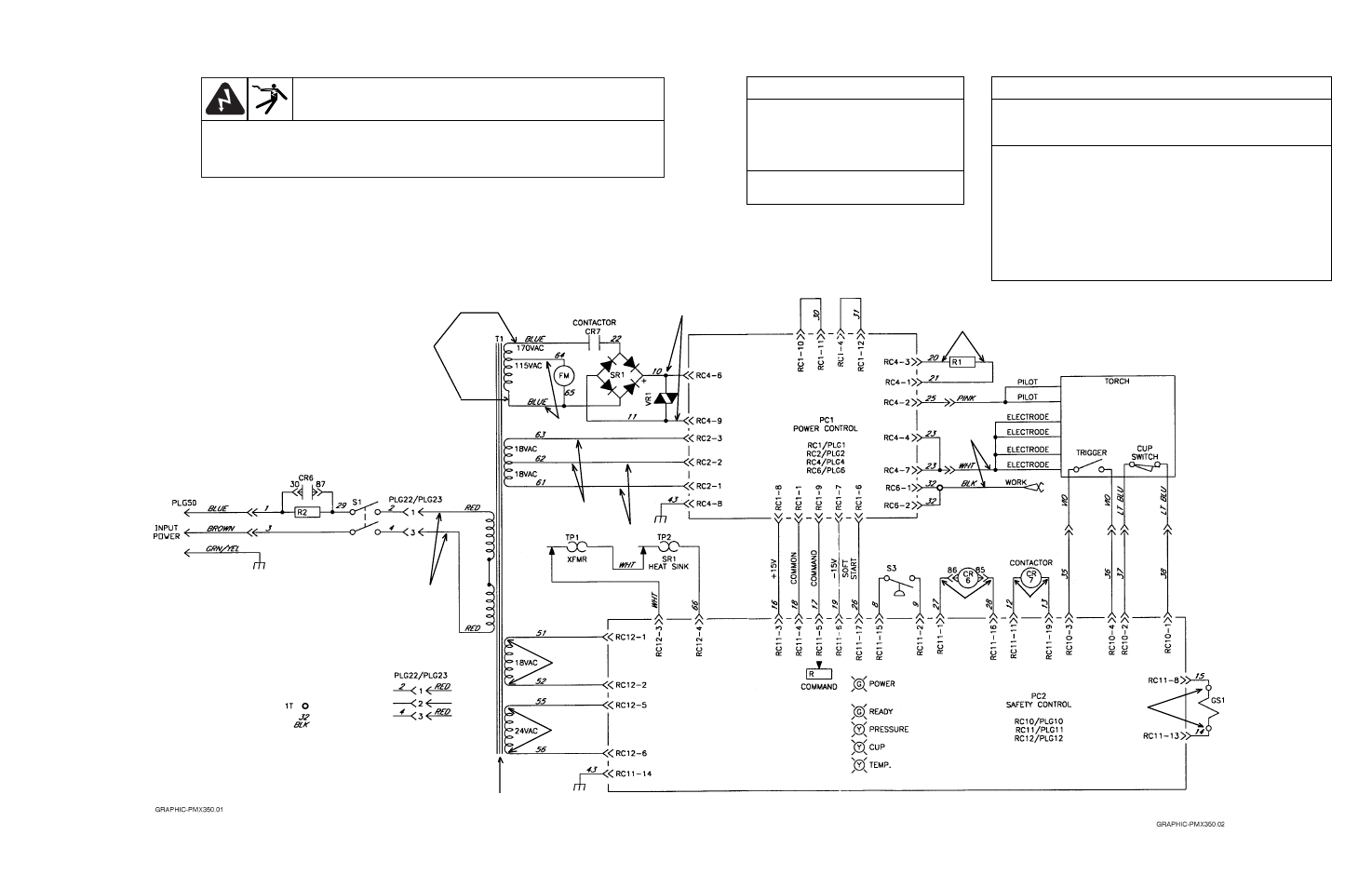

Powermax350 – Verdrahtungsdiagramm, 200 Volt
Seite 5
WARNUNG
ELEKTRISCHER SCHLAG: Vor der Wartung der Einheit oder dem Wechsel von
Verschleißteilen Strom immer ausschalten und das Kabel aus der Steckdose
ziehen oder den Hauptschalter auf Aus stellen.
V4
V9
R1
V2
V8
V7
V5
V6
V1
Spannungswerte
a) Toleranz ± 10 %, außer es wird angegeben
b) Bezugspunkt – zum Schaltkreis allgemein, Kabel 43, sofern
nicht anders angegeben
V1
115 VAC
V2
200 VAC
V4
170 VAC
V5, V6, V7
18 VAC
V8
24 VAC
V9
265 VDC (Leerlaufspannung)
V10
22,5 VDC während des Pilotlichtbogens
V11
12 VDC
V12, V13
24 VDC
V14
265 VDC (Leerlaufspannung)
Widerstandswerte
a) Toleranz ± 10 %, außer es wird
angegeben
b) Ausschalten (O) und Netzstecker
aus der Steckdose ziehen, bevor der
Widerstand geprüft wird
R1
Alle Werte für T1 liegen unter
1 Ohm
V11
V12
V14
V10
Power-Up
Delay Relay
Requires 40
PSI (2.8 bar)
to close S3
V13
