JUNG PMK360... Benutzerhandbuch
Seite 8
Präsenzmelder anschließen

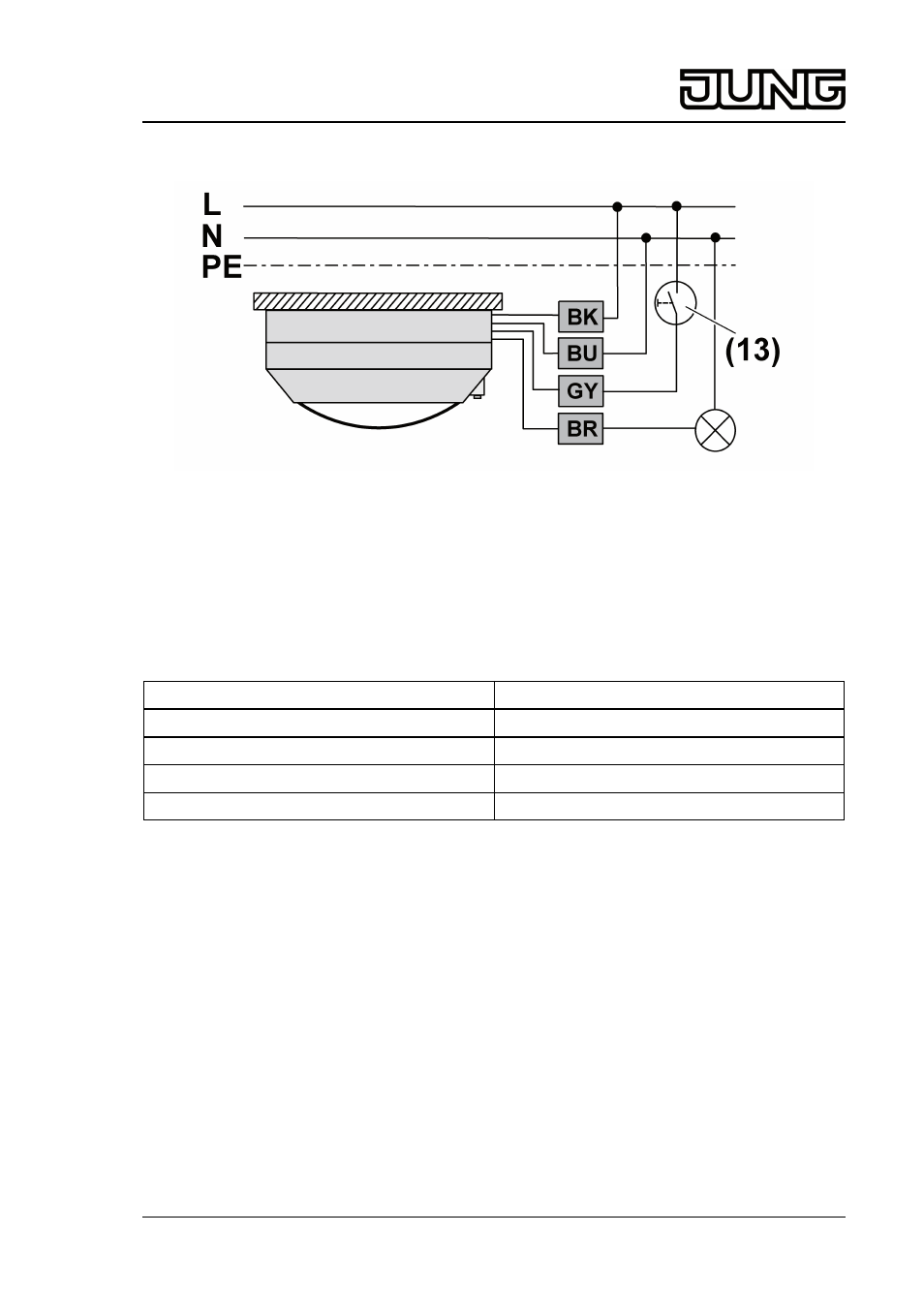

Bild 6: Anschlussplan
Lastleitungslänge max. 100 m. Berücksichtig werden dabei alle Verbindungsleitungen zwischen
Präsenzmelder und Lampen.
o
Präsenzmelder nach Anschlussplan anschließen (Bild 6).
o
Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
Anschlussbelegung
schwarz, BK, L
Außenleiter
braun, BR, ↓
geschalteter Außenleiter
blau, BU, N
Neutralleiter
grau, GY, 1
Anschluss Installationstaster
PE
Schutzleiter
o
Optional Installationstaster (13) anschließen (Bild 6). Dieser wird nur benötig, wenn auch
eine manuelle Bedienung gewünscht ist.
i
Anschluss beleuchteter Installationstaster nur möglich, wenn diese über eine separate
N-Klemme verfügen.
o
Präsenzmelder mit Schrauben (12) und Befestigungsdome (11) auf Anschlusskasten (4)
schrauben (Bild 4).
8/15
82552623
J:0082552623
12.06.2013
Präsenzmelder Kompakt
