Parallelschalten von Präsenzmeldern

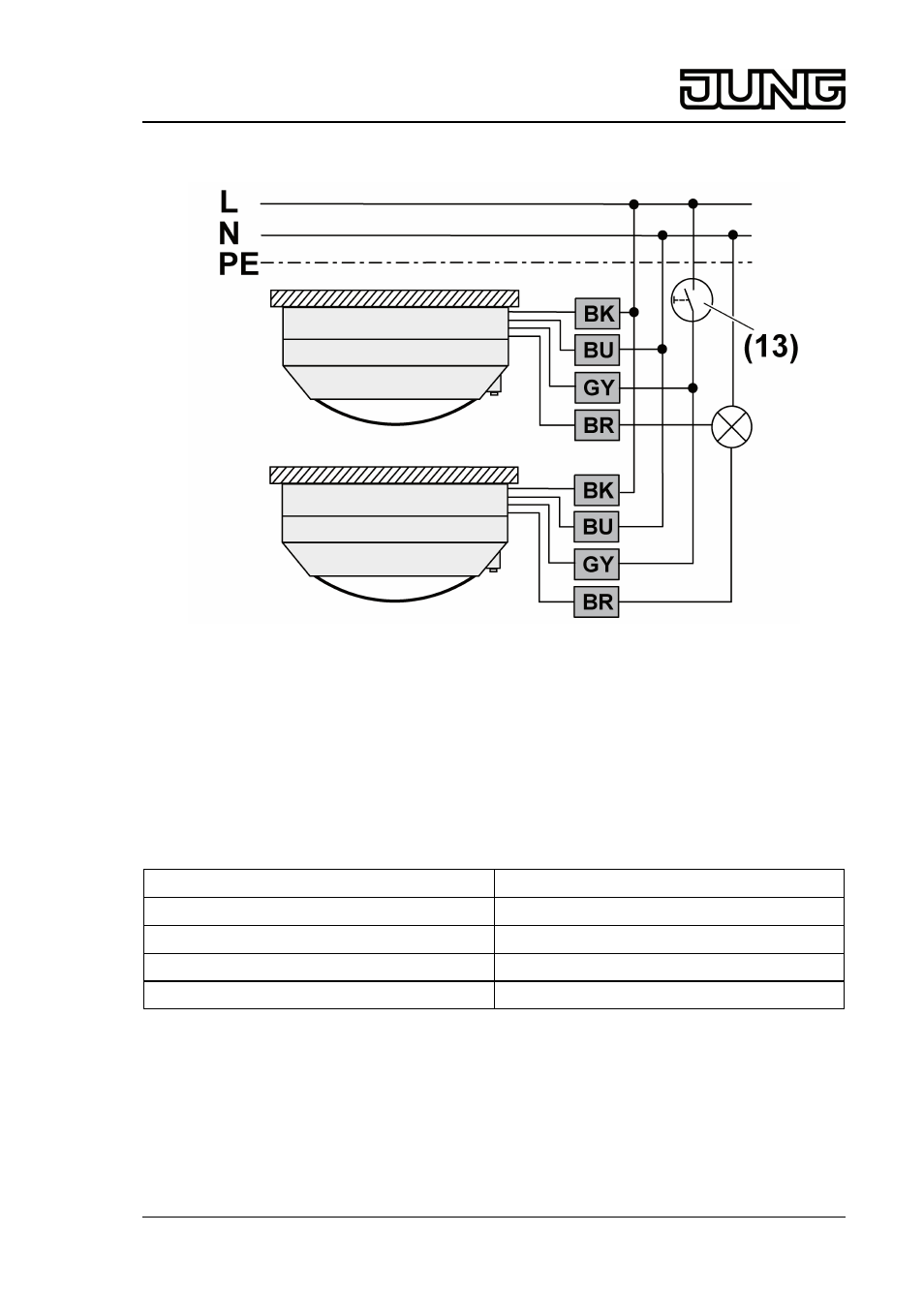

Bild 7: Anschlussplan Parallelschaltung
Um den Erfassungsbereich zu erweitern, werden mehrere Präsenzmelder parallel geschaltet.
Alle Präsenzmelder an gleichen Außenleiter anschließen.
Nicht mehr als fünf Präsenzmelder parallelschalten.
Lastleitungslänge max. 100 m. Berücksichtig werden dabei alle Verbindungsleitungen zwischen
Präsenzmeldern und Lampen.
i
Durch Parallelschaltung erhöht sich nicht die maximale Anschlussleistung.
o
Präsenzmelder nach Anschlussplan anschließen (Bild 7).
Anschlussbelegung
schwarz, BK, L
Außenleiter
braun, BR, ↓
geschalteter Außenleiter
blau, BU, N
Neutralleiter
grau, GY, 1
Anschluss Installationstaster
PE
Schutzleiter
o
Optional Installationstaster (13) an alle Präsenzmelder anschließen (Bild 7). Dieser wird
nur benötig, wenn auch eine manuelle Bedienung gewünscht ist.
i
Anschluss beleuchteter Installationstaster nur möglich, wenn diese über eine separate
N-Klemme verfügen.
o
Präsenzmelder mit Schrauben (12) und Befestigungsdome (11) auf Anschlusskasten (4)
schrauben (Bild 4).
