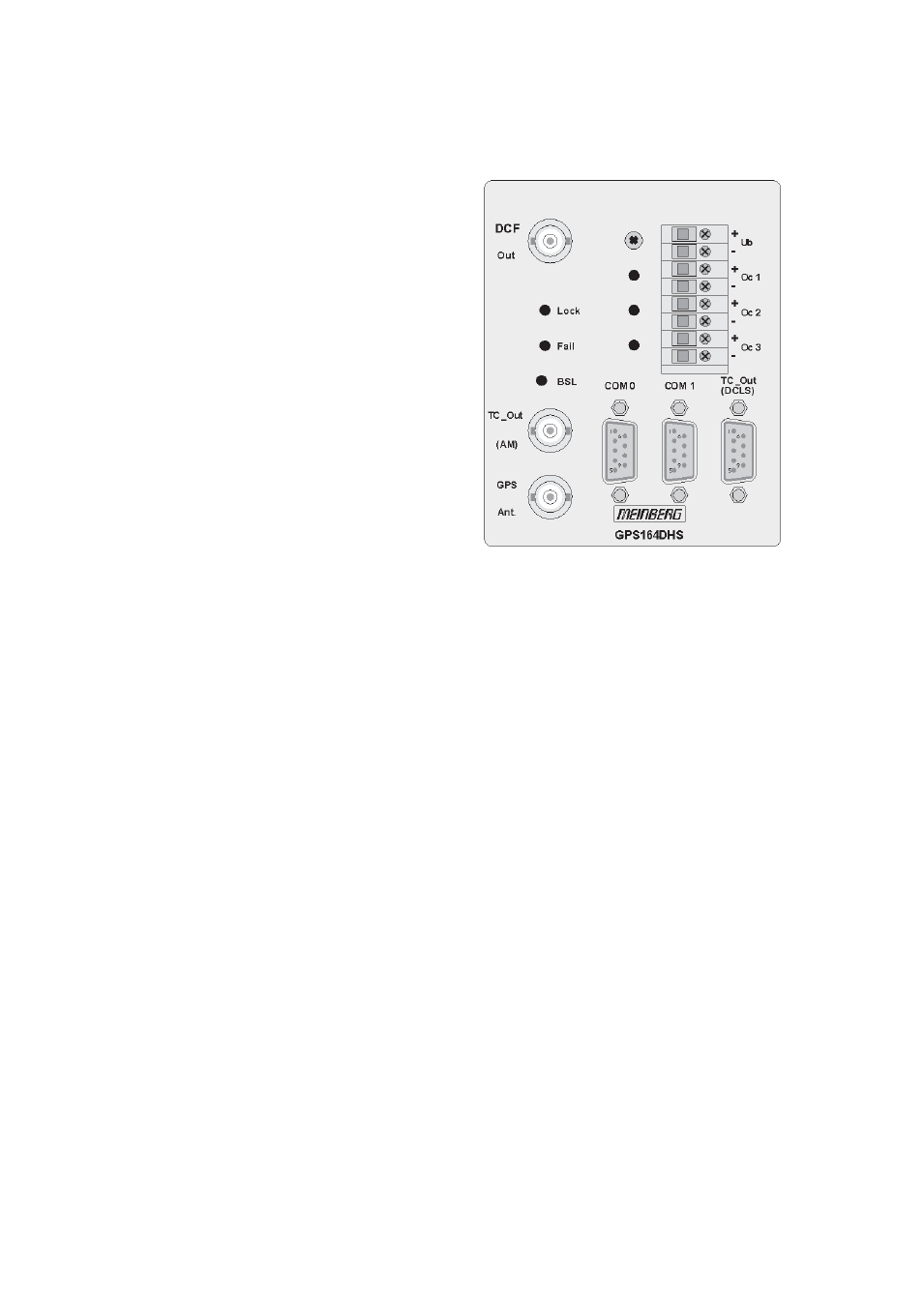

Bedienelemente der Frontplatte
FAIL LED
Die Leuchtdiode FAIL ist immer dann ein-
geschaltet, wenn das interne Timing des
Empfängers nicht mit dem des GPS-Sy-
stems synchronisiert ist.
LOCK LED
Die Leuchtdiode LOCK wird eingeschal-
tet, wenn nach Inbetriebnahme des Geräts
mindestens vier Satelliten empfangen wer-
den konnten und der Empfänger seine Po-
sition berechnet hat. Im Normalbetrieb
wird die Empfängerposition laufend nach-
geführt, solange mindestens vier Satelliten
empfangen werden können. Bei bekannter,
unveränderlicher Position wird nur ein Sa-
tellit benötigt, um die interne Zeitbasis an die GPS-Systemzeit anzubinden.
OCx LEDs
Die Leuchdioden OC1, OC2 und OC3 zeigen den Schaltzustand des jeweiligen
Impulsausgangs an, wobei ein leuchtendes LED einen durchgeschalteten Optokopp-
ler (PhotoMOS Relais) symbolisiert.
Taste BSL (verdeckt)
Falls es einmal nötig ist, eine geänderte Version der System-Software in das Gerät zu
laden, kann dies über die serielle Schnittstelle COM0 geschehen, ohne das Gehäuse
des Gerätes zu öffnen.
Wird während des Betriebs die Taste BSL (verdeckt) gedrückt, aktiviert sich ein
sogenannter Bootstrap-Loader des Mikroprozessors, der Befehle über die serielle
Schnittstelle COM0 erwartet. Anschließend kann die neue Software von einem
beliebigen PC mit serieller Schnittstelle aus übertragen werden. Das erforderliche
Ladeprogramm wird gegebenenfalls zusammen mit der Systemsoftware geliefert.
Der Ladevorgang ist unabhängig vom Inhalt des Programmspeichers, so daß der
Vorgang bei Auftreten einer Störung während der Übertragung beliebig oft wieder-
holt werden kann.
Der aktuelle Inhalt des Programmspeichers bleibt solange erhalten, bis das Lade-
programm den Befehl zum Löschen des Programmspeichers sendet. Dadurch ist
sichergestellt, daß der Programmspeicher nicht gelöscht wird, wenn die Taste BSL
versehentlich gedrückt wurde. Das Gerät ist in diesem Fall nach erneutem Einschal-
ten wieder einsatzbereit.
