Meinberg GPS167PC - Handbuch (Seite 8)

8
Standardmäßig bleiben die Impulsausgänge nach dem Einschalten des Systems
inaktiv, bis der Empfänger synchronisiert hat. Das Gerät kann jedoch über das mitge-
lieferte Monitorprogramm so konfiguriert werden, daß diese Ausgänge sofort nach
dem Einschalten aktiviert werden.
DCF77 Emulation
Die Satellitenfunkuhr GPS167PC generiert Zeitmarken mit TTL-Pegel (aktiv HIGH),
die kompatibel zu den Zeitmarken des deutschen Zeitzeichensenders DCF77 sind. Der
Langwellensender DCF77 steht in Mainflingen bei Frankfurt und dient zur Verbrei-
tung der amtlichen Uhrzeit der Bundesrepublik Deutschland, das ist die Mitteleuropä-
ische Zeit MEZ(D) bzw. die Mitteleuropäische Sommerzeit MESZ(D). Der Sender
wird durch die Atomuhrenanlage der Physikalisch Technischen Bundesanstalt (PTB)
in Braunschweig gesteuert und sendet in Sekundenimpulsen codiert die aktuelle
Uhrzeit, das Datum und den Wochentag. Innerhalb jeder Minute wird einmal die
komplette Zeitinformation übertragen. Die von GPS167PC generierten Zeitmarken
geben jedoch die Ortszeit wieder, wie in der Zeitzoneneinstellung der Satellitenfunk-
uhr konfiguriert. Enthalten sind auch Ankündigungen von Sommer-/Winterzeitum-

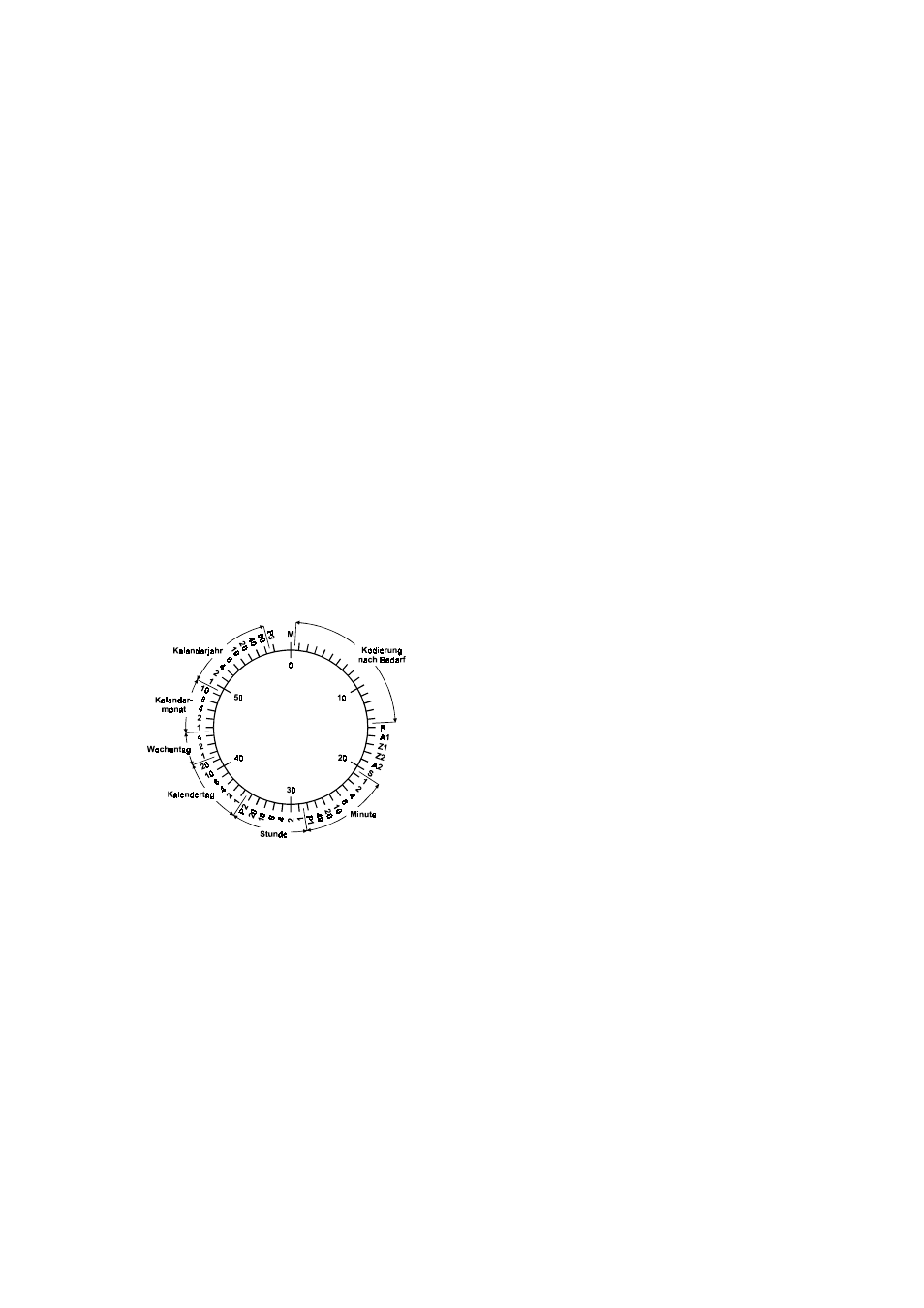

schaltungen sowie die Schaltsekundenwarnung. Das Kodierschema ist wie folgt:
M Minutenmarke (0.1 s)
R Aussendung über Reserveantenne
A1 Ankündigung Beginn/Ende der Sommerzeit
Z1, Z2 Zonenzeitbits
Z1, Z2 = 0, 1: Standardzeit (MEZ)
Z1, Z2 = 1, 0: Sommerzeit (MESZ)
A2 Ankündigung einer Schaltsekunde
S Startbit der codierten Zeitinformation
P1, P2, P3 gerade Paritätsbits
Der Beginn einer Zeitmarke ist zu Beginn einer Sekunde. Sekundenmarken mit einer
Dauer von 0.1 sec entsprechen einer binären “0” und solche mit 0.2 sec einer binären
“1”. Die Information über die Uhrzeit und das Datum sowie einige Parity- und
Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder Minute. Durch das
Fehlen der 59. Sekundenmarke wird die Minutenmarke angekündigt. Die Zeitmarken
sind mit TTL-Pegel (aktiv HIGH) an der Steckerleiste verfügbar.
