Seite 5
Hinweise:
Sollte diese Anzeige blinken, haben die Schutzschaltungen des Gerätes die
Lautsprecher im Fehler- oder Überlastungsfall abgeschaltet. Das Gerät kann nur
durch eine erneute Betätigung des Netzschalters (9) auf der Geräterückseite
zurückgesetzt werden.

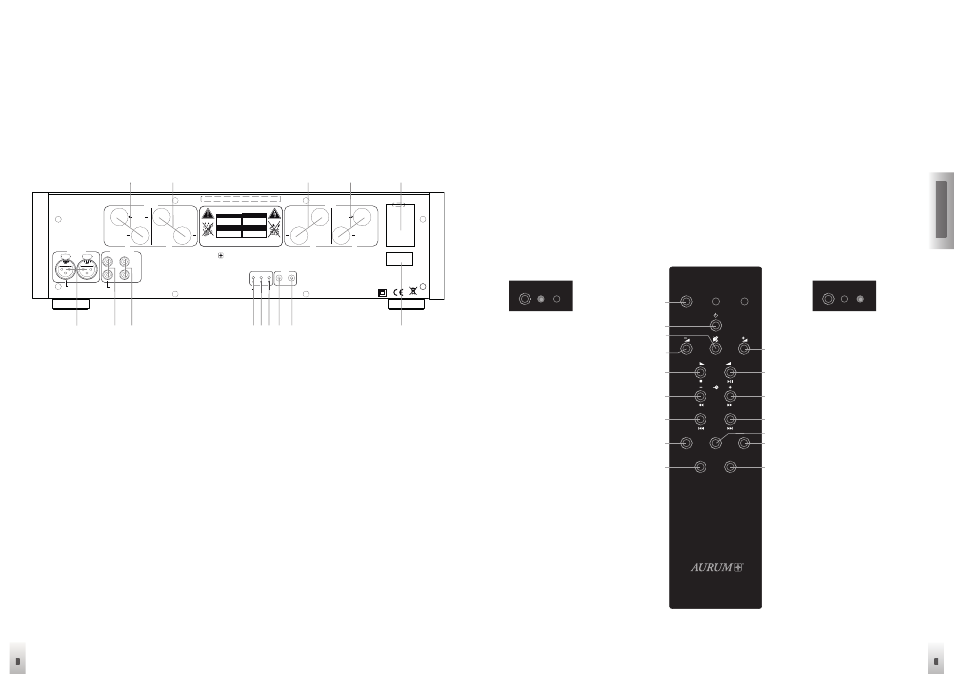

Anschlüsse auf der M8 Geräterückseite
1 Balanced In
symmetrische XLR-Eingänge
2 Unbalanced In RCA Stereo-Eingänge
3 RCA
Stereo-Eingänge, die auch als Ausgänge zur Weiterleitung der
Eingangssignale (2) genutzt werden können
4 RCA/XLR
Betriebsartenumschalter für die Eingänge 1-3
5 Mono/Stereo Betriebsartenumschalter. Bitte Hinweis zu Inbetriebnahme
beachten
6 Gain
mehrstufiger Schalter zur Anpassung der
Eingangsempfindlichkeit (-3dB / 0dB / -10dB)
7 Link In
Eingang für den 12V Steueranschluss von der Vorstufe P8
8 Link Out
Ausgang zur Weiterführung der Steuerspannung für andere
Geräte
9 Netzschalter
trennt das Gerät komplett von der Netzversorgung
10 Netzanschlussbuchse
11 Lautsprecherausgang A linker Kanal
12 Lautsprecherausgang B linker Kanal
13 Lautsprecherausgang B rechter Kanal
14 Lautsprecherausgang A rechter Kanal
Hinweise:
Wenn die Schalter 4, 5 und 6 betätigt werden, erfolgt eine Pause von ca. 5
Sekunden bis alle Arbeitspunkte stabilisiert sind und eine Signalfreigabe erfolgen
kann.
Fernbedienung RC 2 (OPTIONAL)
Mit der System-Fernbedienung RC-2 können die AURUM-Verstärker P8 / M8 / A5 / A3
und die AURUM CD-Player C3 / C5 / C5 DA individuell angesteuert werden.
Wichtiger Hinweis:
Um die Funktionen eines Verstärkers oder CD-Spielers fernsteuern zu können,
muss die entsprechende Betriebsart vorher mit der Anwahl-Taste (SELECT)
gewählt werden.
Verstärkerbetrieb
1 SELECT-Taste
2 ON/OFF-Taste
3 Stummschaltung
(MUTE)
4 Lautstärke Minus
5 Lautstärke Plus
6 Balance Links
7 Balance Rechts
8 Signalquelle
Abwärts
9 Signalquelle
Aufwärts
14 Pegeleinsteller (für
jeden Eingang mit
Taste 4+5)
15 Display-Helligkeit
CD-Betrieb
1 SELECT-Taste
2 ON/OFF-Taste
3 Stummschaltung
(MUTE)
4 ohne Funktion
5 ohne Funktion
6 Stopp
7 Wiedergabe/
Pause
8 Suchlauf Rückwärts
9 Suchlauf Vorwärts
10 Titelsprung
Rückwärts
11 Titelsprung
Vorwärts
12 Wiederholung
(Titel/Alle)
13 Zufallswiedergabe
15 Display-Helligkeit
16 ohne Funktion (nur
C5 DA externer
D/A-Wandler)
Repeat
R
L
Select
AMP
CD
Prog.
Opt.
Random
Display
Select AMP CD
Select AMP CD
1
2
3
4
6
8
10
12
15
5
7
9
11
13
14
16
On
Off
max. Power Consumption: 1,2kW
Fuse:
100V / 115V: T6.3, A L250V
230V: T3.15, A L250V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG
STROMSCHLAG GEFAHR
NICHT ÖFFNEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATENCIÓN
RIESGO DE DESCARGA ELCTRICA
NO ABRIR
DO NOT REMOVE COVER. NO USER
-
SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
TO REDUCE THE RISK OF ELECTRICAL SHOCK OR FIRE, DO NOT
EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
In
Out
Link
Gain
Mono / Stereo
RCA / XLR
+3 / 0 / -10 dB
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany
®
AURUM
Balanced In
Right
Left
Mono In
Unbalanced In
Right
Left
Mono In
A
B
Right
+
+
Mono
A
B
Left
+
+
Mono+
1
2 3
4 5 7
6
8
9
10
11
12
13
14
RC-II
