Umgebungsbedingungen
Die Fernsteuerung hat eine Reichweite von bis zu 6 m und funktioniert einwandfrei
in einem Einstrahlwinkel von bis zu 30° bezogen auf die Gerätevorderseite. Staub
am Sender oder Schmutz vor dem Empfangssensor und der Betrieb in der Nähe
von Leuchtstoffröhren kann die Reichweite verringern. Eine direkte Sichtverbindung
zwischen Sender und Empfänger ist erforderlich.
Hinweise zum Ausbau und zur umweltgerechten Entsorgung verbrauchter Batterien
Das abgebildete Symbol kann auf dem Gehäuse eines Produkts, dessen
Verpackung sowie in den Unterlagen oder der Bedienungsanleitung
auftreten. Es zeigt an, dass sowohl das Produkt selbst, als auch die
mitgelieferten oder im Produkt verbauten Batterien niemals in den
Hausmüll gelangen dürfen. Sie müssen umweltgerecht (entsprechend
lokaler Richtlinien oder gemäß der Europäischen Richtlinien 2002/96/EC und
2006/66/EC) entsorgt werden.
Bitte informieren Sie sich, wo in Ihrer Nähe die nächste Abgabestelle für Elektronik-
schrott oder ein Recycling-Hof ist.
Der korrekte Umgang mit dem Produkt und den Batterien hilft Recourcen zu
schonen und beugt körperlichen und Umweltschäden vor. Die in der Fernbedienung
mitgelieferte Batterie (
CR2032) enthält Lithium und muss, wie oben beschrieben,
umweltgerecht entsorgt werden.
Folgen Sie den nachstehenden Hinweisen, um die Batterie in der Fernbedienung zu
erneuern oder auch zu entfernen.
1. Entfernen Sie die Schrauben auf der Fernbedienungsunterseite und heben Sie
den Deckel ab.
2. Entfernen Sie die Batterie durch einfaches schieben aus ihrer Halterung.
3. Achten Sie bei dem Erneuern der Batterie auf die Polarität! Die mit einem (+)
Pluszeichen versehene Seite der Batterie muss nach oben zu der ebenfalls mit (+)
gekennzeichneten Halterung weisen.
4. Setzen Sie den Gehäusedeckel wieder auf und befestigen ihn mit den Schrauben.
Inbetriebnahme
1. Stellen Sie sicher, dass die Geräte ausgeschaltet sind.
2. Schließen Sie die Geräte mit den beiliegenden Netzkabeln am Stromnetz an.
3. Verbinden Sie die Gerätausgänge des Vorverstärkers P8 mit den Eingängen der
Endstufe M8 (optimalerweise verwenden Sie hierfür eine XLR - Kabelverbindung)
(Kontaktbelegung des XLR- Anschlusses: Pin 1= Masse; Pin 2 = Plus/Signal; Pin 3 =
Minus)
4. Schließen Sie nun die Ihnen zur Verfügung stehenden Zuspielgeräte an. (Tuner,
CD-Spieler, PC etc. an.)
5. Verbinden Sie falls gewünscht, die Link-out Buchse der P8 mit der Link-in Buchse
der M8.
6. Der Anschluss der Lautsprecher erfolgt an den rückseitigen Schraubklemmen je
nach der gewünschten Betriebsart in Mono oder Stereo.
7. Achten Sie bitte darauf, dass jeweils der Plus und Minus Anschluss am Verstärker
auch mit dem Plus und Minus Anschluss an den Lautsprechern verbunden ist, um
Verpolungen zu vermeiden.

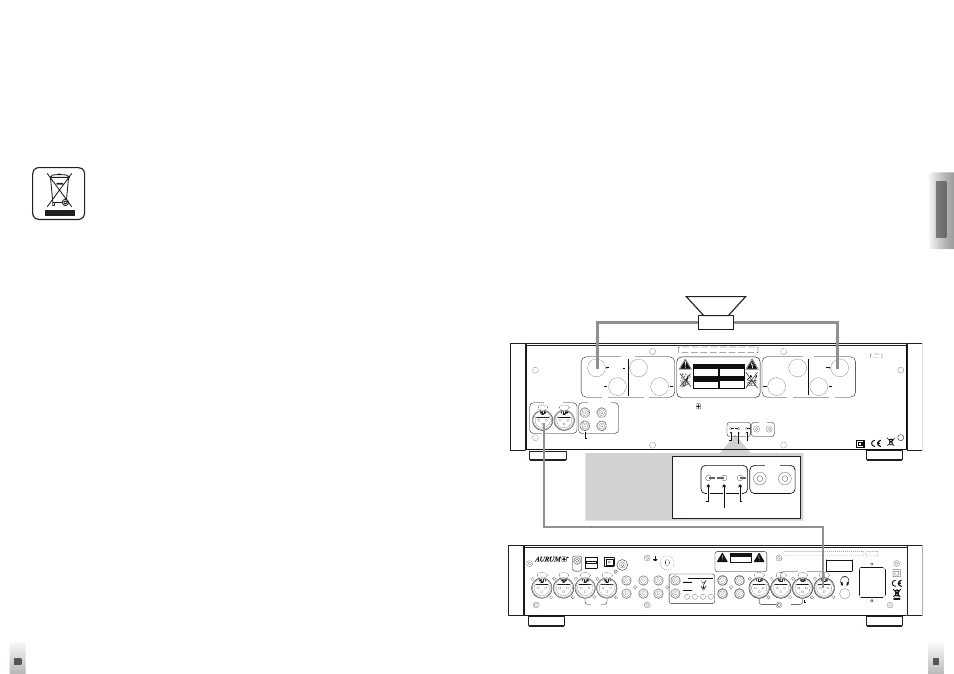

Mono Anschluss
(linker Kanal)
On Off
max. Power Consumption: 1,2kW
Fuse:
100V / 115V: T6.3, A L250V 230V: T3.15, A L250V
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ACHTUNG
STROMSCHLAG GEFAHR NICHT ÖFFNEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
ATENCIÓN
RIESGO DE DESCARGA ELCTRICA NO ABRIR
DO NOT REMOVE COVER. NO USER - SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
TO REDUCE THE RISK OF ELECTRICAL SHOCK OR FIRE, DO NOT EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
In Out
Link
Gain
Mono / Stereo
RCA / XLR +3 / 0 / -10 dB
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany ® AURUM Balanced In
Right Left
Mono In
Unbalanced In
Right
Left
Mono In
A B
Right
+ + Mono
A B
Left
+ + Mono+
Fuse: 100V/115V: T250 mA L250V
230V: T125 mA L250V
~50/60 Hz max. Power Cons.: 10W
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
On Off
Out 2 L R
Out 1 L R
Out 3
R
L
R
L
R
L
R
L
Aux Tuner CD Phono L2 L1 R2 R1 Direct Bypass
40
600
120 R/L 2
MC MM R/L 1
Phono Switches
XLR 2 L R XLR 1 L R
Phono
GND USB TosLink
SPDIf Digital In
Link Out
Handmade in Germany
W A R N I N G :
TO REDUCE THE RISK
OF ELECTRICAL SHOCK
OR FIRE, DO NOT EXPOSE
THIS
APPLIANCE TO MOISTURE OR RAIN.
DO NOT REMOVE COVER. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
– +
Schalterposition XLR
und Mono bei - 10dB
XLR linker Kanal
On Off
max. Power Consumption: 1,2kW
Fuse:
100V / 115V: T6.3, A L250V
230V: T3.15, A L250V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG
STROMSCHLAG GEFAHR
NICHT ÖFFNEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATENCIÓN
RIESGO DE DESCARGA ELCTRICA
NO ABRIR
DO NOT REMOVE COVER. NO USER - SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
TO REDUCE THE RISK OF ELECTRICAL SHOCK OR FIRE, DO NOT
EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
In Out
Link
Gain
Mono / Stereo
RCA / XLR +3 / 0 / -10 dB
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany ® AURUM
Balanced In
Right Left
Mono In
Unbalanced In
Right
Left
Mono In
A B
Right
+ + Mono
A B
Left
+ + Mono+
