Stereo Anschluss
(Lautsprecher A)
8. Schalten Sie Ihre Geräte M8 und P8 nun mit den Netzschaltern ein.
9. M8 Netzschalter (9) und P8 Netzschalter (13) auf der Geräterückseite in die
ON-Position. Die Standby LED auf den Fronten leuchten.
10. Betätigen Sie nun die On/Standby Taste (5) auf der Gerätefront des Vorverstärkers
P8 oder die Taste (2) auf der Fernbedienung, um Ihr Geräte in Betrieb zu
nehmen. Die Einschaltung der M8 erfolgt gemeinsam über die P8, wenn die LINK
-Verbindung vorgenommen wurde.
11. Falls die LINK-Verbindung nicht besteht, müssen Sie die Taste (4) auf der M8
Gerätefront zusätzlich betätigen.
Hinweis:
Ihre P8 / M8 verfügen über eine besonders stromsparende Standby-Schaltung,
daher kann die An-Ausschaltung im normalen Betrieb stets über die On/Standby
Taste am Gerät oder mit der Fernbedienung RC-2 erfolgen.
Mit der Fernbedienung RC-2 stehen Ihnen erweiterte
Komforteinstellungen zur Verfügung.
Stummschaltung / Mute (Taste 3)
Balance Einstellung (Tasten 6 + 7)
Mehrstufige Anpassung der Displayhelligkeit (Taste 15 / Nur bei P8, A5, A3)
Eingangspegeleinstellung für alle Eingänge (Taste 14)
Beispiel: Eingangspegeleinstellung
Signalquelle mit den Tasten 8 (-) oder 9 (+) anwählen, dann Taste 14 (Prog.) betätigen
und mit den Volume - Tasten (4 +5) die gewünschte Eingangslautstärke einstellen.
Zum Speichern Taste 14 (Prog.) erneut drücken.
Technische Daten M8
Eingangsempfindlichkeit für 1W an 4 Ohm -26 dBV
Eingangsimpedanz 47 kOhm
Spannungsverstärkung 22/32/35 dB
Maximale Eingangsspannung 6 V
Max. Spannung am Lautsprecherausgang (Stereo) 50 V
Max. Spannung am Lautsprecherausgang (Mono) 70 V
Minimale Lautsprecherimpedanz (Stereo) 2 Ohm
Minimale Lautsprecherimpedanz (Mono) 2 Ohm
Stereo-Ausgangleistung an 8 Ohm 120 W
Stereo-Ausgangleistung an 4 Ohm 200 W
Mono-Ausgangsleistung an 8 Ohm 240 W
Mono-Ausgangsleistung an 4 Ohm 350 W
Frequenzgang 1Hz-110kHz(-3dB)
Harmonische Verzerrungen <0.03%
Geräuschspannungsabstand A-bewertet 85 dB
Netzanschluss 115V/230V umschaltbar
Leistungsaufnahme (Normalbetrieb) 25 W
Leistungsaufnahme (Vollaussteuerung) max. 1200 W
Leistungsaufnahme (Standby) <0,5W
Eingänge 2 Paar RCA, 1 Paar XLR
Lautsprecherausgänge 2 Paar
12V Link Anschluss In+Out (Kurzschlußfest) 3,5mm Mono Miniklinke
Schutzschaltungen Temperatur, Überlast
Abmessungen (B x H x T) 453 x 130 x 330 mm
Gewicht 13,79kg
* Breite mit Holzseitenteilen, Höhe mit Füssen, Tiefe mit Lautsprecherklemmen
Schalterposition
XLR und Stereo
On Off
max. Power Consumption: 1,2kW
Fuse:
100V / 115V: T6.3, A L250V
230V: T3.15, A L250V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG
STROMSCHLAG GEFAHR
NICHT ÖFFNEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATENCIÓN
RIESGO DE DESCARGA ELCTRICA
NO ABRIR
DO NOT REMOVE COVER. NO USER - SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
TO REDUCE THE RISK OF ELECTRICAL SHOCK OR FIRE, DO NOT
EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
In Out
Link
Gain
Mono / Stereo
RCA / XLR +3 / 0 / -10 dB
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany ® AURUM
Balanced In
Right Left
Mono In
Unbalanced In
Right
Left
Mono In
A B
Right
+ + Mono
A B
Left
+ + Mono+
Fuse: 100V/115V: T250 mA L250V
230V: T125 mA L250V
~50/60 Hz max. Power Cons.: 10W
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
On Off
Out 2
L R
Out 1 L R
Out 3
R
L
R
L
R
L
R
L
Aux Tuner CD Phono L2 L1 R2 R1 Direct Bypass
40
600
120 R/L 2
MC MM R/L 1
Phono Switches
XLR 2
L R
XLR 1
L R
Phono
GND USB TosLink
SPDIf Digital In
Link Out
Handmade in Germany
W A R N I N G :
TO REDUCE THE RISK
OF ELECTRICAL SHOCK
OR FIRE, DO NOT EXPOSE
THIS
APPLIANCE TO MOISTURE OR RAIN.
DO NOT REMOVE COVER. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
On Off
max. Power Consumption: 1,2kW
Fuse: 100V / 115V: T6.3, A L250V
230V: T3.15, A L250V
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
ACHTUNG
STROMSCHLAG GEFAHR NICHT ÖFFNEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
ATENCIÓN
RIESGO DE DESCARGA ELCTRICA NO ABRIR
DO NOT REMOVE COVER. NO USER - SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
TO REDUCE THE RISK OF ELECTRICAL SHOCK OR FIRE, DO NOT EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
In Out
Link
Gain
Mono / Stereo
RCA / XLR +3 / 0 / -10 dB
quadral GmbH & Co. KG - Am Herrenhäuser Bahnhof 26-28 - D-30419 Hannover
Handmade in Germany ® AURUM Balanced In
Right Left
Mono In
Unbalanced In
Right
Left
Mono In
A B
Right
+ + Mono
A B
Left
+ + Mono+
–
+
–
+

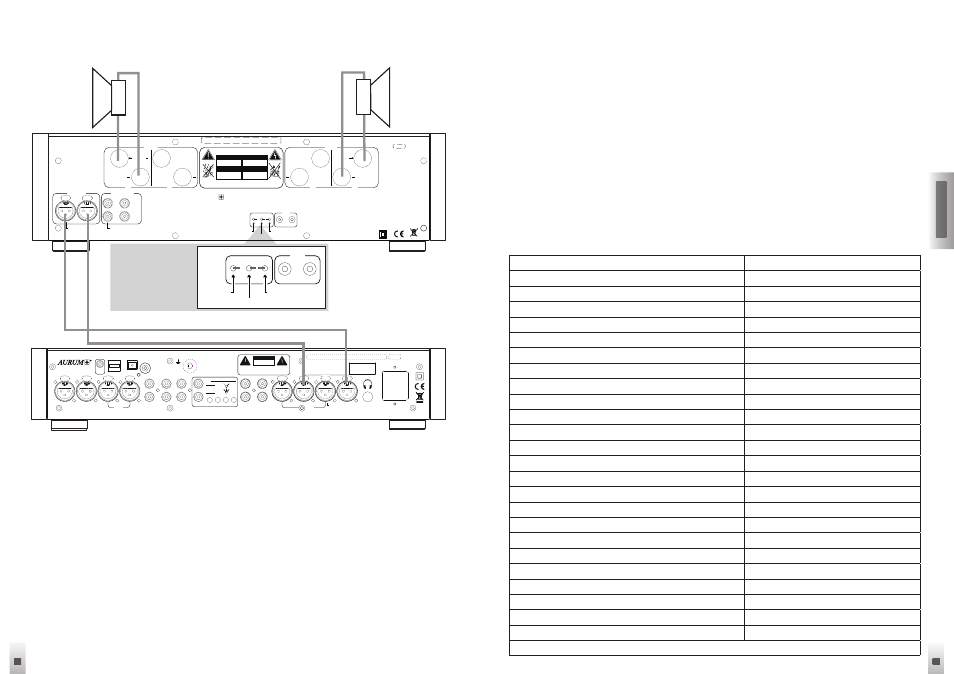

XLR Stereo-Verbindung
