Seite 17: 3aufbau und funktion
3
Aufbau und Funktion
3.1 Gerätebeschreibung
Die Raumklimageräte RVD 353-1053 DC verfügen
über ein REMKO RVD...AT Außenteil sowie über
ein Innengerät RVD...IT.
Das Außenteil dient im Kühlbetrieb zur Abgabe der
vom Innengerät aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außenluft. Im Heizbe-
trieb kann im zu beheizenden Raum am Innen-
gerät die vom Außenteil aufgenommene Wärme
abgegeben werden. In beiden Betriebsarten passt
sich die erzeugte Leistung des Kompressors exakt
an den Bedarf an und regelt so die Solltemperatur
mit minimalen Temperaturschwankungen. Durch
diese „Inverter-Technik“ wird zu konventionellen
Split-Systemen Energie eingespart und die Schall-
emission auf ein besonders geringes Maß redu-
ziert. Das Außenteil ist im Außenbereich oder unter
Beachtung bestimmter Erfordernisse in Innenberei-
chen montierbar. Das Außenteil besteht aus einem
Kältekreis mit Kompressor, Verflüssiger in Lamel-
lenbauform, Verflüssigerventilator, Umkehrventil
und Drosselorgan. Die Ansteuerung des Außen-
teiles erfolgt über die Regelung des Innengerätes.
Das Innengerät ist im Innenbereich für Zwischen-
decken mit Euroraster-Abmessungen konzipiert.
Unsichtbar innerhalb der Zwischendecke befindet
sich die Kassette, sichtbar ist lediglich die Abde-
ckung. Die Bedienung erfolgt über eine Infrarot-
Fernbedienung. Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform, Verdampferventi-
lator, Regelung und Kondensatwanne mit Konden-
satpumpe.
Als Zubehör sind Bodenkonsolen, Wandkonsolen,
Kältemittelleitungen und Winterregelung erhältlich.
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
1
7
8
9
B
A
4
3
5
6
2
3

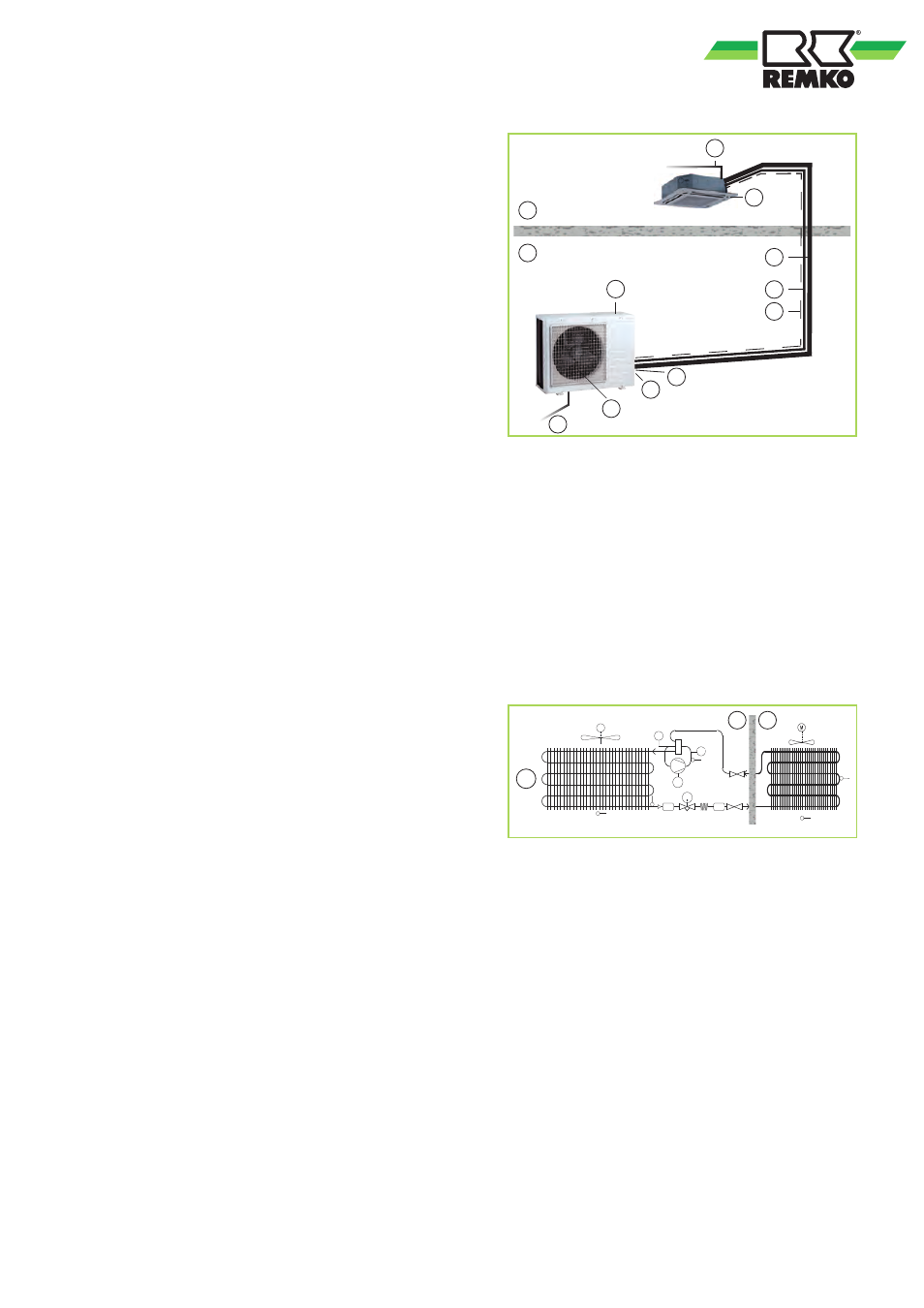

Abb. 12: Systemaufbau RVD 353-1053 DC
A: Außenbereich
B: Innenbereich
1: Innengeräte
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitungen
8: Einspritzleitungen
9: Steuerleitungen
M
M
TE
P S H
T1
T2
T3
T5
P S L
M1
M3
T2
T3
T4
T5
M2
PSL
PSH
T1
V1
EEV
FLT
1
B
A
Abb. 13: Schema Kältekreis RVD 353-1053 DC
A:
Außenbereich
B:
Innenbereich
1:
RVD 353-1053 DC
M1:
Verflüssigerventilator
M2:
Kompressor
M3:
Verdampferventilator IT
V1:
Umschaltventil K/H
EEV: Elekt. Expansionsventil
FLT: Filter
OEL: Ölrückführung
PSH: Hochdruckwächter AT
PSL: Niederdruckwächter AT
T1:
Sensor Heißgas AT
T2:
Sensor Lufteintritt AT
T3:
Sensor Verflüssiger AT
T4:
Sensor Lufteintritt IT
T5:
Sensor Verdampfer IT
