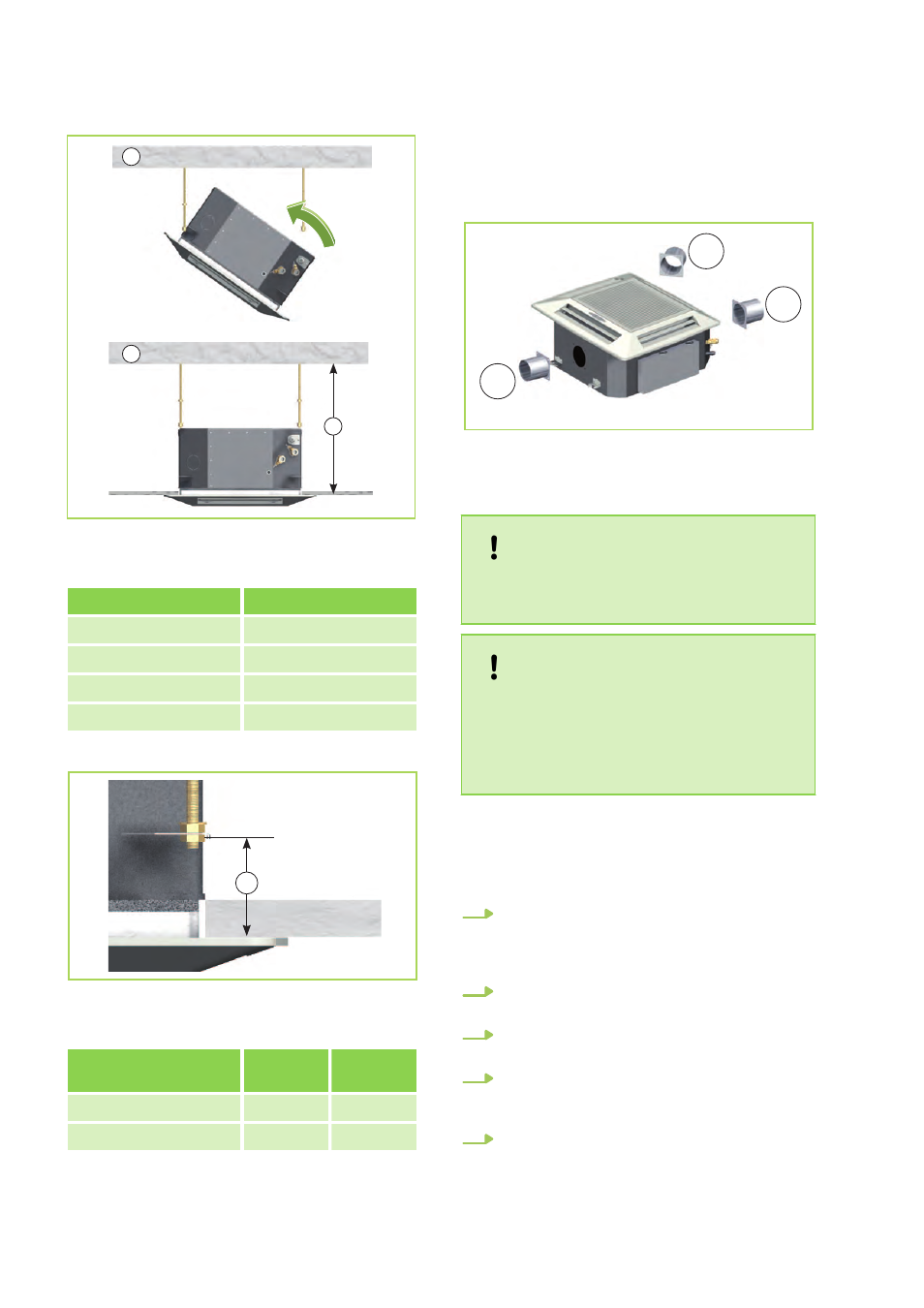

Abb. 43: Gerät einhängen
1: Statisches Bauwerksteil
Abstand A
RVD 353 DC IT 280 mm
RVD 523 DC IT 280 mm
RVD 683 DC IT 275 mm
RVD 1053 DC IT 275 mm
A
Abb. 44: Gerät befestigen
A: Abstand A
Innengeräte
(alle Maße in mm)
Abstand
A
Aufhän-
gung
RVD 353-523 DC IT 176 545x525
RVD 683-1053 DC IT 125 780x680
Nebenraum- und Frischluftanschluss
Das Gerät ist für die Kühlung eines zweiten
Raumes und unabhängig davon, für die Einbrin-
gung von Frischluft vorbereitet.
2
1
2
Abb. 45: Zweitraum- und Frischluftanschluss
1: Frischluftanschluss
2: Nebenraumanschluss
HINWEIS!
Es dürfen nur ein Frischluft- und ein Neben-
raumanschluss verwendet werden!
HINWEIS!
Das Gerät ist werkseitig mit einer Füllung aus
getrocknetem Stickstoff zur Dichtigkeitskon-
trolle versehen worden. Der unter Druck ste-
hende Stickstoff entweicht beim Lösen der
Überwurfmuttern.
Montageanweisung
Zur Montage des Frischluft- und des Nebenrau-
manschlusses gehen Sie folgendermaßen vor:
1. Beachten Sie, dass sich direkt hinter der zu
entfernenden Öffnung die Tauscherlamellen
befinden, und diese auf keinen Fall beschä-
digt werden dürfen (Abb. 46).
2. Entfernen Sie vorsichtig die Dämmung hinter
der Öffnung (Abb. 47).
3. Brechen Sie nun die entsprechende Öffnung
durch (Abb. 48).
4. Halten Sie die Lüftungsrohre so kurz wie
möglich und verlegen Sie diese mit so wenig
Biegungen wie nötig.
5. Beachten Sie, dass die Bundkragen,
Schrauben, Flex-/Wickelfalzrohre und
Dämmstoffe bauseitig zu stellen sind. Die
genannten Teile sind im Fachhandel erhält-
lich (Abb. 49).
