5.6 Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als
das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der
Regel durch die Herstellung eines Ölhebebogen,
der je 2,5 steigende Meter zu installieren ist.
max. 5/10 m
2
1
AT
IT

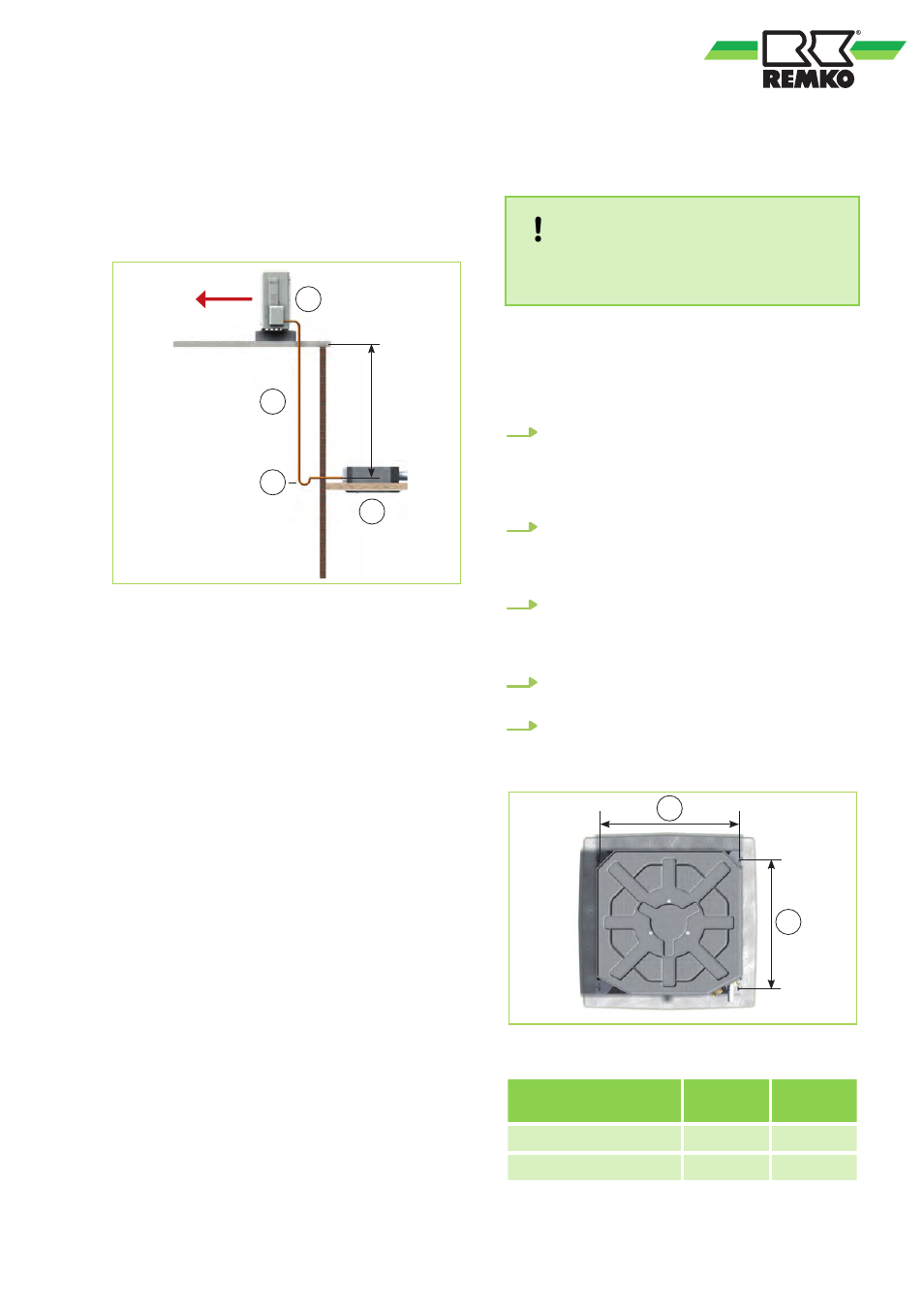

Abb. 41: Ölrückführungsmaßnahmen
AT: Außenteil
IT: Innenteil
1: Ölhebebogen in der Saugleitung zum Außen-
teil 1 x je 5 steigende Meter
2: Radius: 50 mm
6 Installation
6.1 Geräteinstallation
HINWEIS!
Die Installation darf nur durch autorisiertes
Fachpersonal vorgenommen werden.
Das Gerät wird an vier Gewindestangen mit der
Abdeckung nach unten, unter Beachtung des
Deckenrasters und eventueller Einbauten, instal-
liert.
1. Markieren Sie gemäß den Abmessungen der
eingesetzten Deckenkassette die Befesti-
gungspunkte der Gewindestangen an sta-
tisch zulässigen Bauwerksteilen und ober-
halb der Zwischendecke (Abb. 42).
2. Setzen Sie das Innengerät in die Gewinde-
stangen ein und bringen Sie die Geräte
durch die untere Mutter in eine waagerechte
Position (Abb. 43).
3. Halten Sie dabei einen Deckenabstand von
min. 35 mm ein. Schließen Sie, wie im wei-
teren beschrieben, die Kältemittel-, Elektro-
und Kondensatleitung an das Innengerät an.
4. Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes.
5. Ziehen Sie zum Abschluss die Gegenmutter
an und montieren die Abdeckung.
A
B
Abb. 42: Gerät einhängen
Innengeräte
(alle Maße in mm)
Maß A Maß B
RVD 353-523 DC IT 545 525
RVD 683-1053 DC IT 680 780
