REMKO RVD 353 DC - Handbuch (Seite 44)

Innengeräte RVD 683-1053 DC IT
1 2 3
4
9
A
8
7
6
5
B
M
M
~
M
~
10

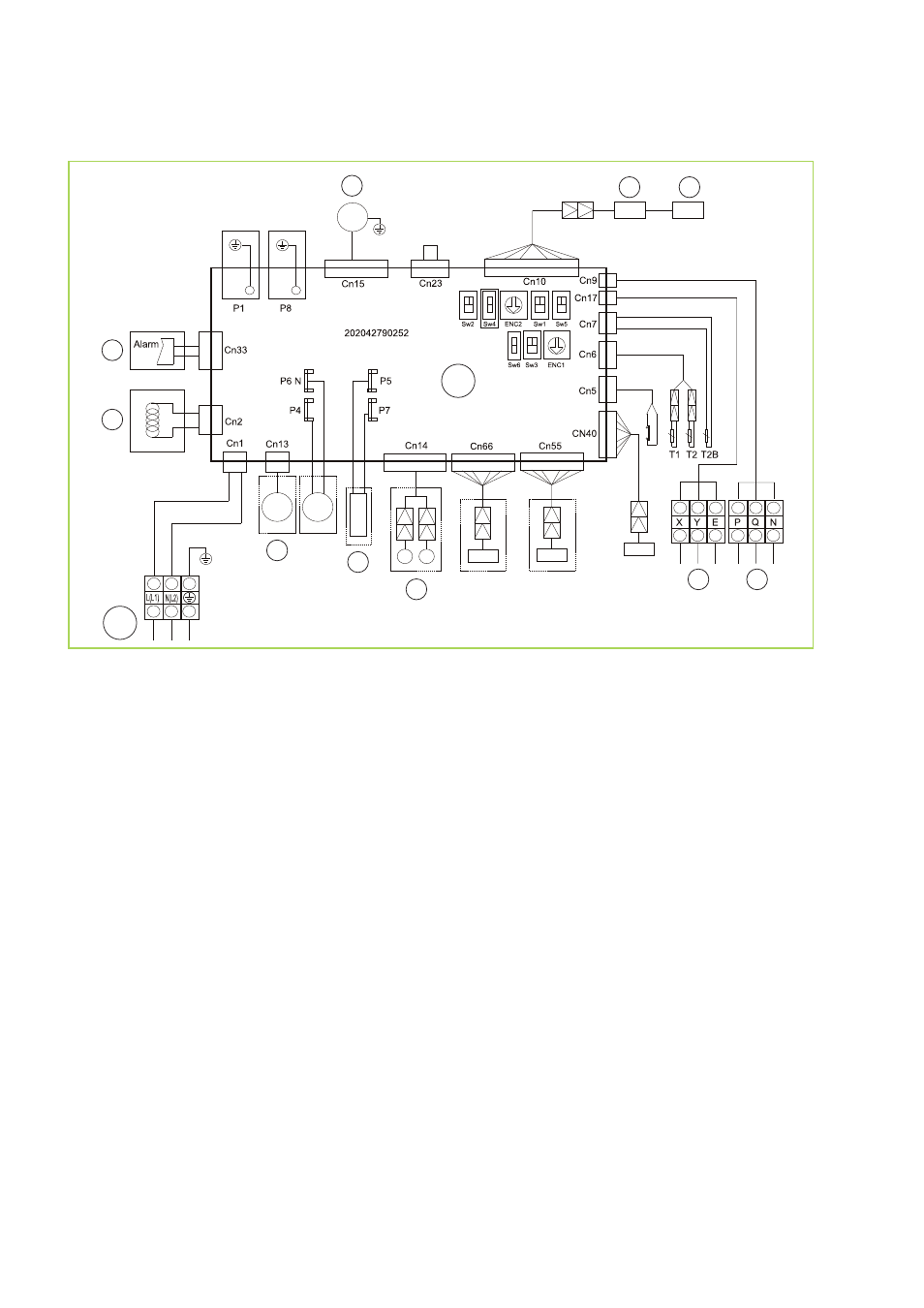

Abb. 66: Elektrisches Schaltschema RVD 683-1053 DC IT
A: Netzzuleitung
B: Steuerplatine
1: Verdampferventilator
2: Display
3: Anschluss Kabelfernbedienung
4: Alarmausgang
5: Reaktor
6: Kondensatpumpe
7: Ionengenerator (nicht belegt)
8: Swingmotoren
9: Anschluss Multifunktions-Controller
10: Kommunikationsleitung Außenteil
REMKO RVD...DC
44
