5

Montageanweisung für das Fachpersonal

5.1 Wichtige Hinweise vor der

Installation

n

Bringen Sie das Gerät in der Originalverpa-

ckung so nah wie möglich an den Montageort.

Sie vermeiden so Transportschäden.

n

Kontrollieren Sie den Verpackungsinhalt auf

Vollständigkeit und das Gerät auf sichtbare

Transportschäden. Melden Sie eventuelle

Mängel umgehend Ihrem Vertragspartner und

der Spedition.

n

Heben Sie das Gerät an den Ecken und nicht

an den Kältemittel- oder Kondensatan-

schlüssen an.

n

Die Kältemittelleitungen (Einspritz- und Saug-

leitung), Ventile und die Verbindungen sind

dampfdiffusionsdicht zu isolieren. Gegebenen-

falls ist auch die Kondensatleitung zu isolieren.

n

Wählen Sie einen Montageort, der einen freien

Lufteintritt und -austritt gewährleistet (Siehe

Abschnitt „Mindestfreiräume“).

n

Installieren Sie das Gerät nicht in unmittelbarer

Nähe von Geräten mit intensiver Wärmestrah-

lung. Die Montage in der Nähe von Wärme-

strahlungen reduziert die Geräteleistung.

n

Öffnen Sie die Absperrventile der Kältemittel-

leitungen erst nach Beendigung der kompletten

Installation.

n

Schotten Sie offene Kältemittelleitungen gegen

den Eintritt von Feuchtigkeit durch geeignete

Kappen, bzw. Klebebänder ab und knicken

oder drücken Sie nie die Kältemittelleitungen

ein.

n

Vermeiden Sie unnötige Biegungen. Sie mini-

mieren so den Druckverlust in den Kältemittel-

leitungen und gewährleisten den freien Rück-

fluss des Kompressoröls.

n

Verwenden Sie die im Lieferumfang enthal-

tenden Befestigungsmaterialien für die

Geräte. .

n

Verwenden Sie vier Abhängungen und die

dazugehörigen Haken als Aufhängung der

Deckenkassette.

n

Verwenden Sie den im Lieferumfang enthal-

tenden isolierten Kondensatschlauch als Über-

gangsstück auf den weiterführenden Konden-

satablauf. Fixieren Sie den Kondensatablauf

mit den beigefügten Klemmschellen.

5.2 Wanddurchbrüche

n

Es muss ein Wanddurchbruch von mindestens

70 mm Durchmesser und 10 mm Gefälle von

Innen nach Außen erstellt werden.

n

Um Beschädigungen an den Leitungen zu ver-

meiden, sollte der Durchbruch innen ausge-

polstert oder z.B. mit einem PVC-Rohr ausge-

kleidet werden (siehe Abbildung).

n

Nach erfolgter Montage ist der Wanddurch-

bruch bauseits unter Beachtung des Brand-

schutzes mit geeigneter Dichtmasse zu ver-

schließen. Verwenden Sie keine zement- oder

kalkhaltigen Stoffe!

2

1

5

3

4

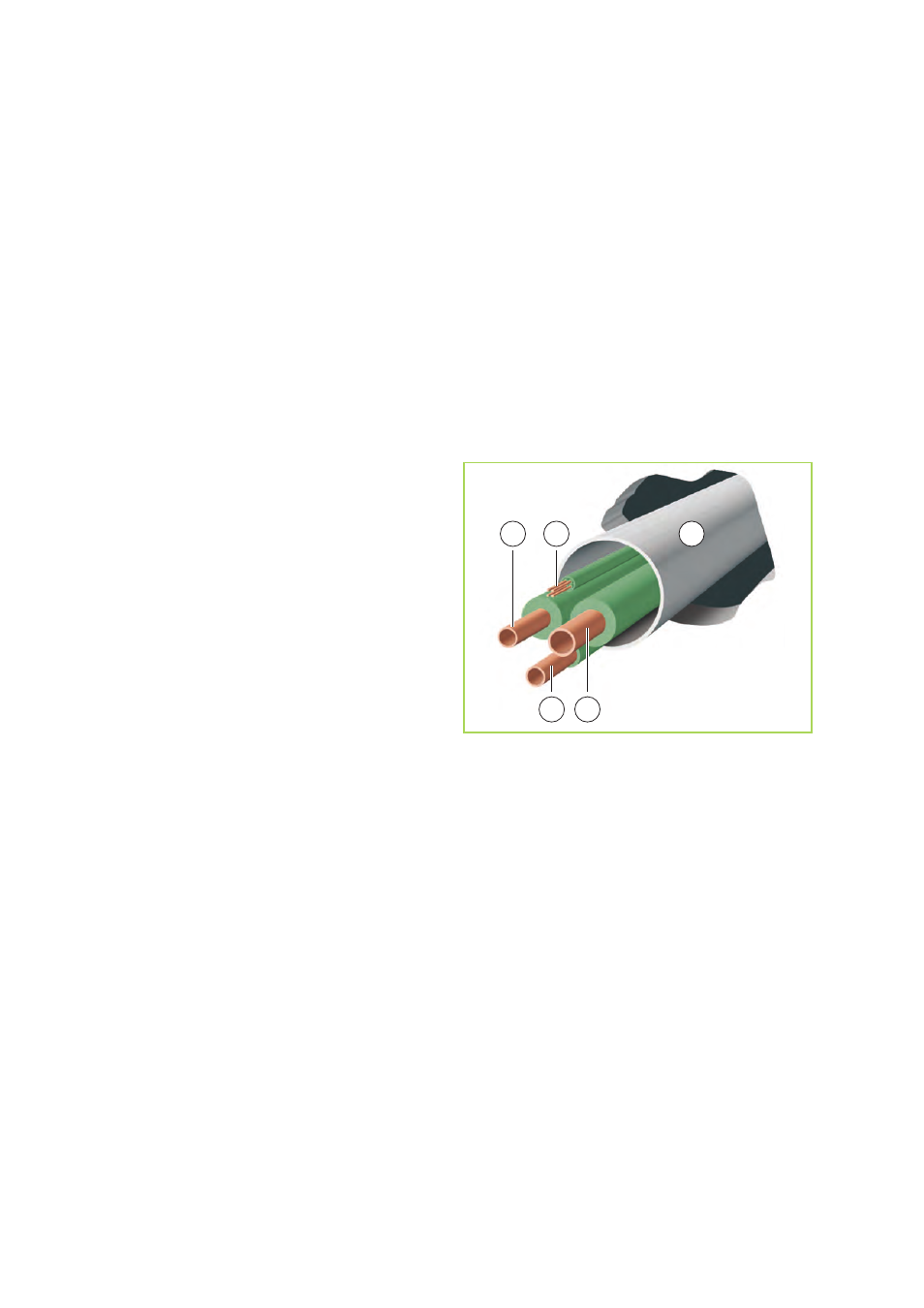

Abb. 36: Wanddurchbruch

1: Flüssigkeitsleitung

2: Steuerleitung

3: Kondensatleitung

4: Saugleitung

5: PVC-Rohr

5.3 Montagematerial

Das Innengerät wird mittels 4 bauseitig zu stel-

lenden Schrauben über eine Wandhalterung

befestigt.

Das Außenteil wird mittels 4 Schrauben über eine

Wandhalterung an der Wand oder über eine

Bodenkonsole auf dem Boden befestigt.

REMKO RVD...DC

28
