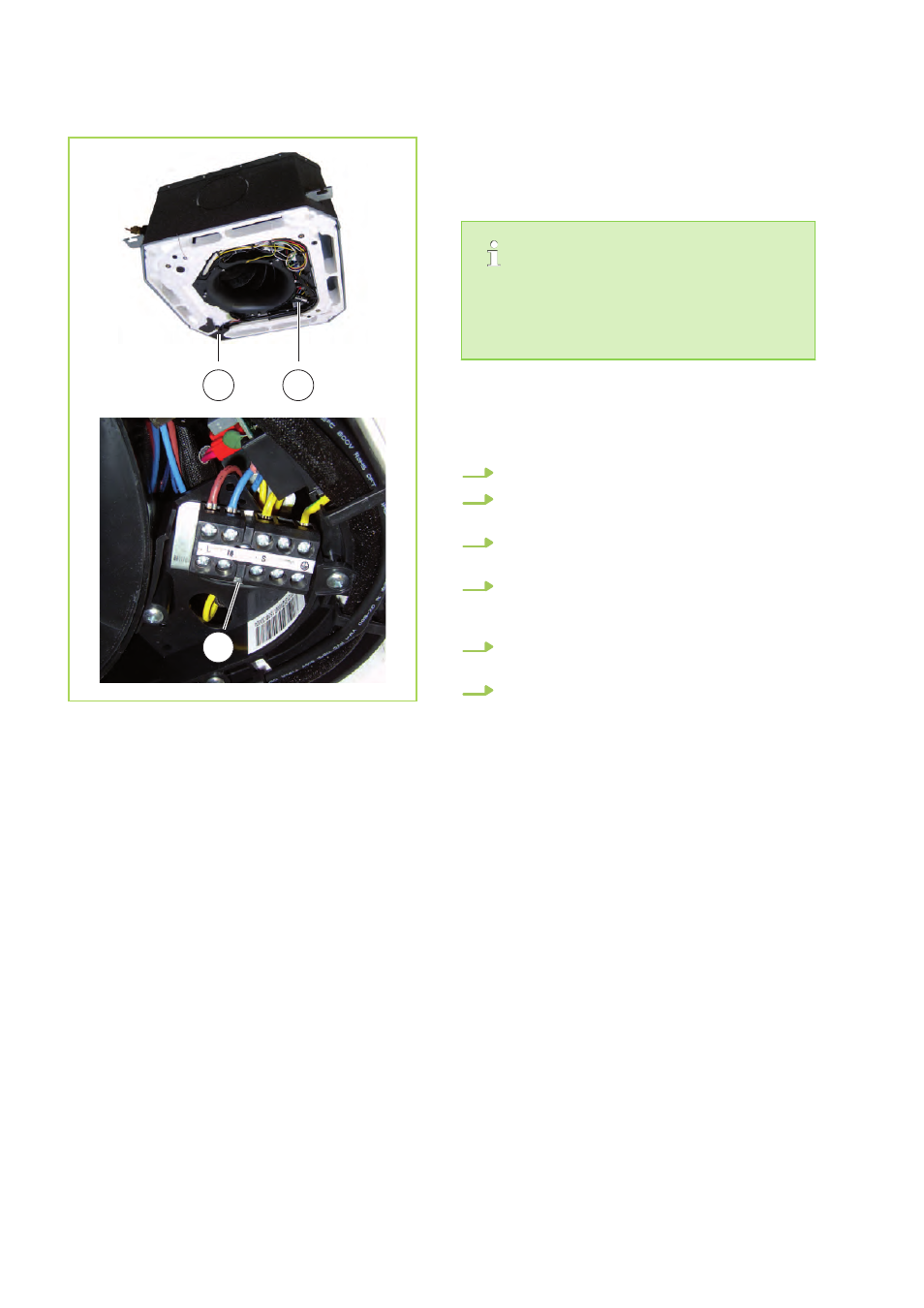

Abb. 60: Anschluss des Gerätes
1: Einführung Netzzuleitung
2: Abdeckung des Schaltkastens demontieren
3: Anschluss Steuerleitung vom Außenteil
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
8.3 Anschluss des Außenteils
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Demontieren Sie den Gerätedeckel.
2. Entfernen Sie die sich beim Anschluss
befindliche Seitenwand.
3. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
4. Führen Sie die beiden Leitungen durch die
Kantenschutzringe des feststehenden
Anschlussbleches.
5. Klemmen Sie die Leitungen gemäß des
Anschlussschemas an.
6. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.
