Seite 14
14
Wanddurchbrüche
Um die Verbindung zwischen Innengerät und Außenteil
herstellen zu können, sind Wanddurchführungen unver-
meidbar. Beachten Sie die folgenden Punkte:
◊
Für die Verbindungsleitungen zum Außenteil muß
bauseits ein Durchbruch von mind. 70 mm Durch-
messer geschaffen werden.
◊
Der Durchbruch muß von Innen nach Außen ein Ge-
fälle von mindestens 10 mm aufweisen.
◊
Stellen Sie vor Beginn der Arbeit sicher, daß sich im
Bereich des Wanddurchbruches keine Versorgungs-
leitungen (Wasser etc.) befinden.
◊
Wir empfehlen, das Loch innen auszupolstern oder
z. B. mit einem PVC-Rohr auszukleiden, um Be-
schädigungen an den Leitungen zu vermeiden,
◊
Nach erfolgter Montage ist der Wanddurchbruch mit
geeigneter Dichtmasse zu verschließen.
Verwenden Sie keine zement– oder kalkhaltigen
◊
Bei Anordnungen des Außenteiles oberhalb des In-
nengerätes sind besondere Vorkehrungen (Ölsäcke)
bezüglich der Ölrückführung zu treffen. (
Seite 16
.)
◊
Installieren Sie das Außenteil und das Innengerät
nicht in unmittelbarer Nähe von Objekten mit intensi-
ver Wärmeausstrahlung.
◊
Die Luftein- und Austritte dürfen nicht durch Möbel,
Gardinen o. ä. behindert werden.
◊
Achten Sie auf die ordnungsgemäße Befestigung
der Elektroleitungen in den Klemmen.
◊
Die Stromversorgung wird nur an das Außenteil an-
geschlossen.
◊
Richten Sie das Innengerät präzise mit der Wasser-
waage aus, um ein Heraustropfen des Kondensats
zu verhindern.
◊
Versehen Sie Lüftungsleitungen für den Neben-
r
a
u
m
-
bzw.
den
Frischluftanschluß
sowie
deren
Mindestfreiräume

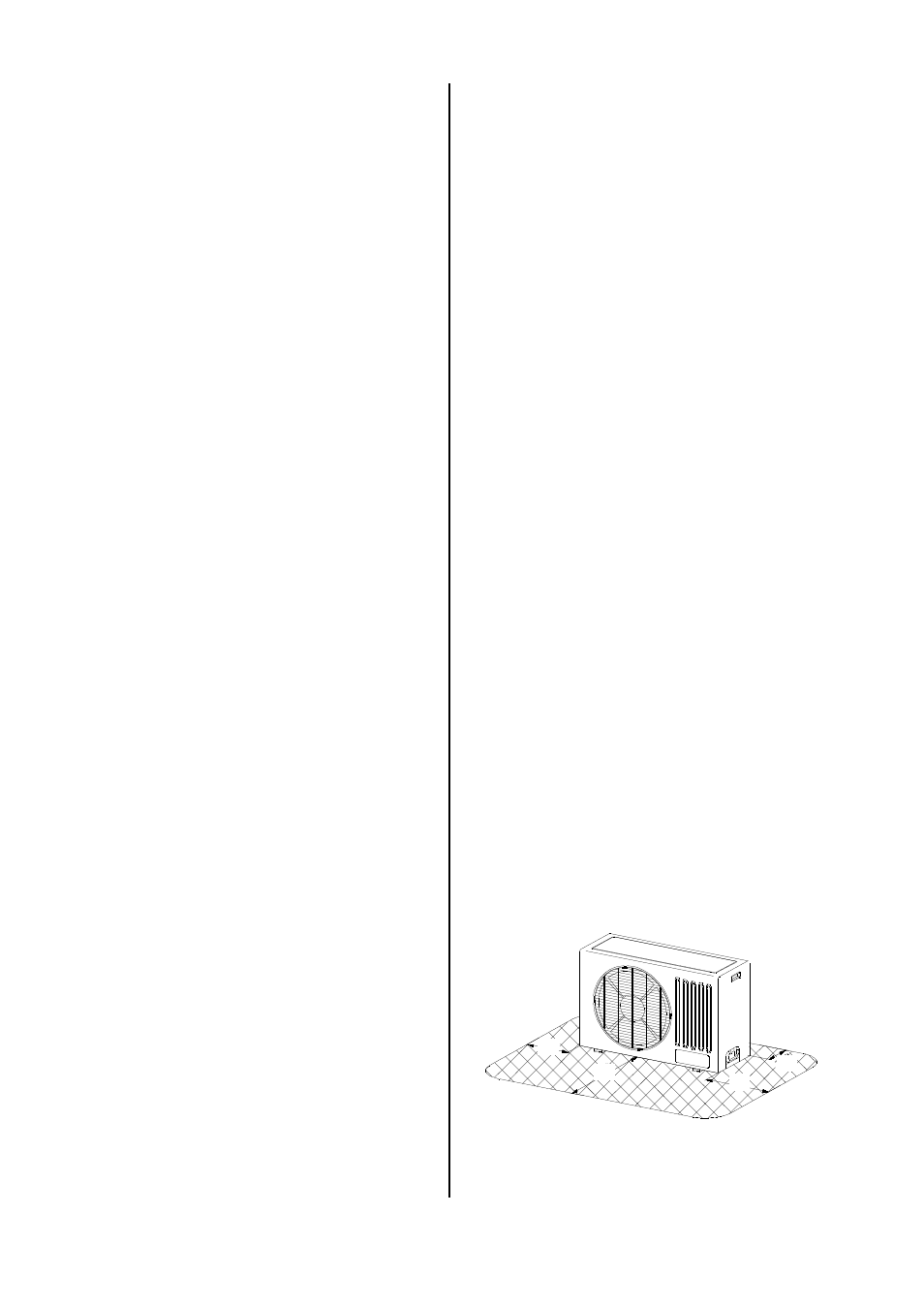

In der folgenden Abbildung sind Mindestfreiräume für
den störungsfreien Betrieb des Außenteiles angegeben.
Diese Schutzzonen dienen zum ungehinderten Ansau-
gen und Ausblasen der Luft, um ausreichenden Platz
für Wartung und Reparaturen zu gewährleisten und
zum Schutz des Gerätes vor Beschädigungen.
A
B
C
D
A = 300 mm
B = 900 mm
C = 400 mm
D = 200 mm
Montageanweisung für das
Fachpersonal
Wichtige Hinweise vor der Installation
◊
Die maximale Länge der Verbindungsleitung beträgt
15 m, bei einer maximalen Höhendifferenz von 10 m
◊
Kontrollieren Sie den Verpackungsinhalt auf Vollstän-
digkeit und die Geräte auf sichtbare Transportschä-
den. Melden Sie Mängel umgehend Ihrem Vertrags-
partner und der Spedition.
Spätere Reklamationen können nicht anerkannt wer-
den.
◊
Bringen Sie das Gerät in der Originalverpackung so
nah wie möglich an den Montageort, um Transport-
schäden zu vermeiden.
◊
Die Kondensatleitung muß mit mindestens 2 %
Gefälle verlegt werden. Wird die Leitung mit der Ab-
wasserleitung verbunden, ist ein Geruchsverschluß
vorzusehen, dessen Oberkante die Höhe der Unter-
kante des Innengerätes nicht überschreiten darf.
◊
Alle elektrischen Anschlüsse sind nach den gültigen
DIN und VDE Bestimmungen durchzuführen und vor
der Installation sind die elektrischen Anschlußwerte
mit den Daten auf dem Typenschild auf Übereinstim-
mung zu prüfen.
◊
Entfernen Sie die Schutzkappen der Geräteanschlüs-
se erst kurz vor dem Verbinden mit den Kältemittel-
leitungen. Schotten Sie offene Kältemittelrohre ge-
gen den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab.
◊
Achten Sie darauf, daß die gesamten Kältemittellei-
tungen, einschließlich der Verbinder und Ventile,
diffusionsdicht wärmegedämmt sind.
◊
Innengerät und Außenteil der REMKO-Klimageräte
sind technisch aufeinander abgestimmt.
Bei Verwendung fremder Komponenten erlischt der
Anspruch auf Gewährleistung.
◊
Bei der Installation und Wartung von Klimaanlagen
können Gefahren durch hohe Drücke und elektrische
Spannung entstehen.
◊
Vermeiden Sie unnötige Biegungen, um den Druck-
verlust in den Kältemittelleitungen zu minimieren und
den störungsfreien Rückfluß des Verdichteröls zu ge-
währleisten. Die Kältemittelleitungen dürfen nicht ge-
knickt oder eingedrückt werden!
◊
Heben Sie die Kassette nur an den Ecken und nicht
an den Kälte- oder Kondensatanschlüssen an.
◊
Montieren Sie vor der Montage des Innengerätes die
Bundkragen (Anschlußstutzen) für Nebenraum– bzw.
Frischluftanschluß.
◊
Die eingebaute Kondensatpumpe kann einen maxi-
malen Höhenunterschied von 250 mm oberhalb der
Geräteoberseite überbrücken.
Vorausgesetzt, die Kondensatleitung verläuft nach
dem Geräteaustritt sofort vertikal nach oben und
