Elektrisches anschlußschema, Regeltafel, Außenteilanschluß – REMKO RKS 394 Benutzerhandbuch
Seite 19: 2n a
19
Regeltafel
1. Verflüssiger
2. Erdklemme
3. Hauptplatine
4. Hilfsplatine
5. Anschluß Außenteil
6. Tastatur
7. ohne Funktion
8. Transformator
9. Regeltafelbefestigung
Hauptplatine
Hilfsplatine
Ventilatormotor
Mikroschwimmer
Ablaufpumpe
LED / IR Anschluß
Lamellenmotor und
Mikrolamellenschalter
Anschluß Ventilatormotor
Außenteilanschluß
Transformator
V
e
rd
ic
h
te
rb
e
tr
ie
b
K
e
in
A
n
s
c
h
lu
ß
K
e
in
A
n
s
c
h
lu
ß
N
e
u
tr
a
lle
it
e
r
A
u
ß
e
n
le
it
e
r
K
e
in
A
n
s
c
h
lu
ß
S1/S2 Widerstand 47 KOhm
W2
Ohne Funktion
O
Ohne Funktion
Y
Verdichterbetrieb (Relais)
R
Außenleiter
C
Neutralleiter
A
Aderfarbe BRAUN
B
Aderfarbe BLAU
C
Aderfarbe SCHWARZ
G
Aderfarbe GRAU
Y-G
Aderfarbe GELB / GRÜN
O
Aderfarbe ORANGE
R
Aderfarbe ROT
W
Aderfarbe WEISS
Y
Aderfarbe GELB
2
N A

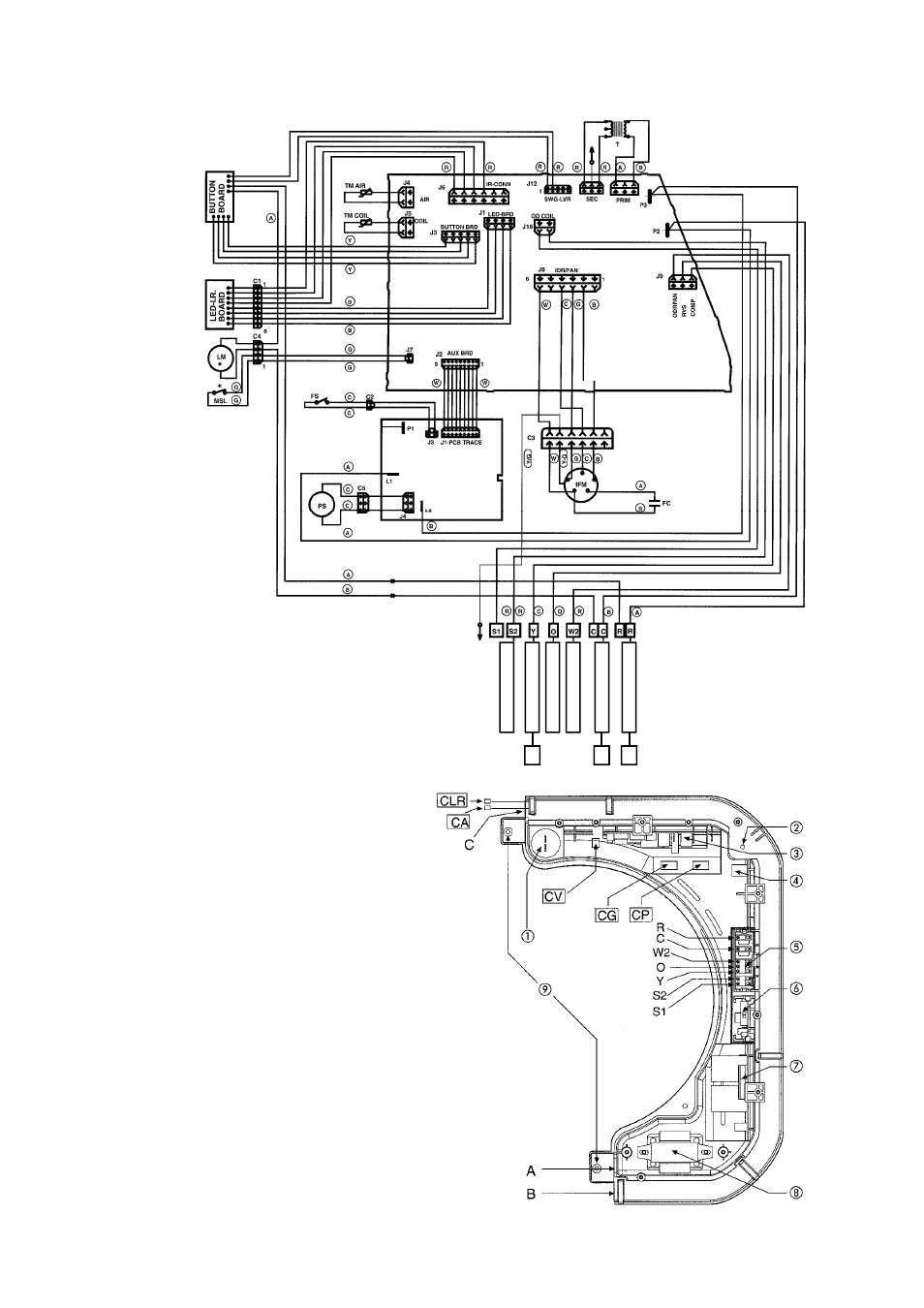

Elektrisches Anschlußschema
