10. Installationsanweisung

für das Fachpersonal


Wichtige Hinweise vor der Installation

l Kontrollieren Sie den Verpackungsinhalt auf Voll-

ständigkeit und die Geräte auf sichtbare Transport-
schäden. Mängel müssen Sie umgehend Ihrem Ver-
tragspartner und der Spedition melden.

l Bringen Sie das Gerät in der Originalverpackung so

nah wie möglich an den Montageort, um Transport-
schäden zu vermeiden.

l Wählen Sie einen Montageort, der einen freien Luft-

ansaug und Ausblas gewährleistet. Mindestfrei-
räume sind auf der Oberseite 500 mm und auf
der Unterseite 150 mm.

l Planen Sie die Verlegung der Kondensatwasser-

leitung. Besonderes Augenmerk sollte bei horizonta-
ler Verlegung dem Gefälle (mindestens 2 %) gewid-
met werden.

l Überprüfen Sie vor der Installation die elektrischen

Anschlußwerte und die Daten auf dem Typenschild
auf Übereinstimmung.

l Entfernen Sie die Schutzkappen der Gerätean-

schlüsse erst kurz vor dem Verbinden mit den Käl-
temittelrohren.

l Beachten Sie, daß die Netzversorgung nur an das

Außenteil angeschlossen wird. Die Steuerleitungen
zum Innengerät sollten zusammen mit den Kältemit-
telleitungen verlegt werden.

l Führen Sie alle elektrischen Anschlüsse nach den

gültigen DIN-VDE Bestimmungen durch.

10.1 Häufige Installationsfehler

Folgende Fehler sind bei der Installation unbedingt zu
vermeiden:
l Installieren Sie das Gerät nicht in unmittelbarer Nähe

von Geräten mit intensiver Wärmestrahlung (z.B.
Leuchten).

l Die Luftein- und Austritte dürfen nicht durch Möbel,

Gardinen o.ä. behindert werden.

l Achten Sie auf ordnungsgemäß befestigte Elek-

troklemmanschlüsse.

l Die Kältemittelrohre dürfen nicht geknickt oder ein-

gedrückt werden. Schotten Sie die Rohre auch ge-
gen den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab.

l Achten Sie darauf, daß die gesamte Kältemittellei-

tung, einschließlich der Verbinder und Ventile wär-
megedämmt sind.

l Unnötige Biegungen sind zu vermeiden, um den

Druckverlust der Kältemittelleitungen zu minimieren

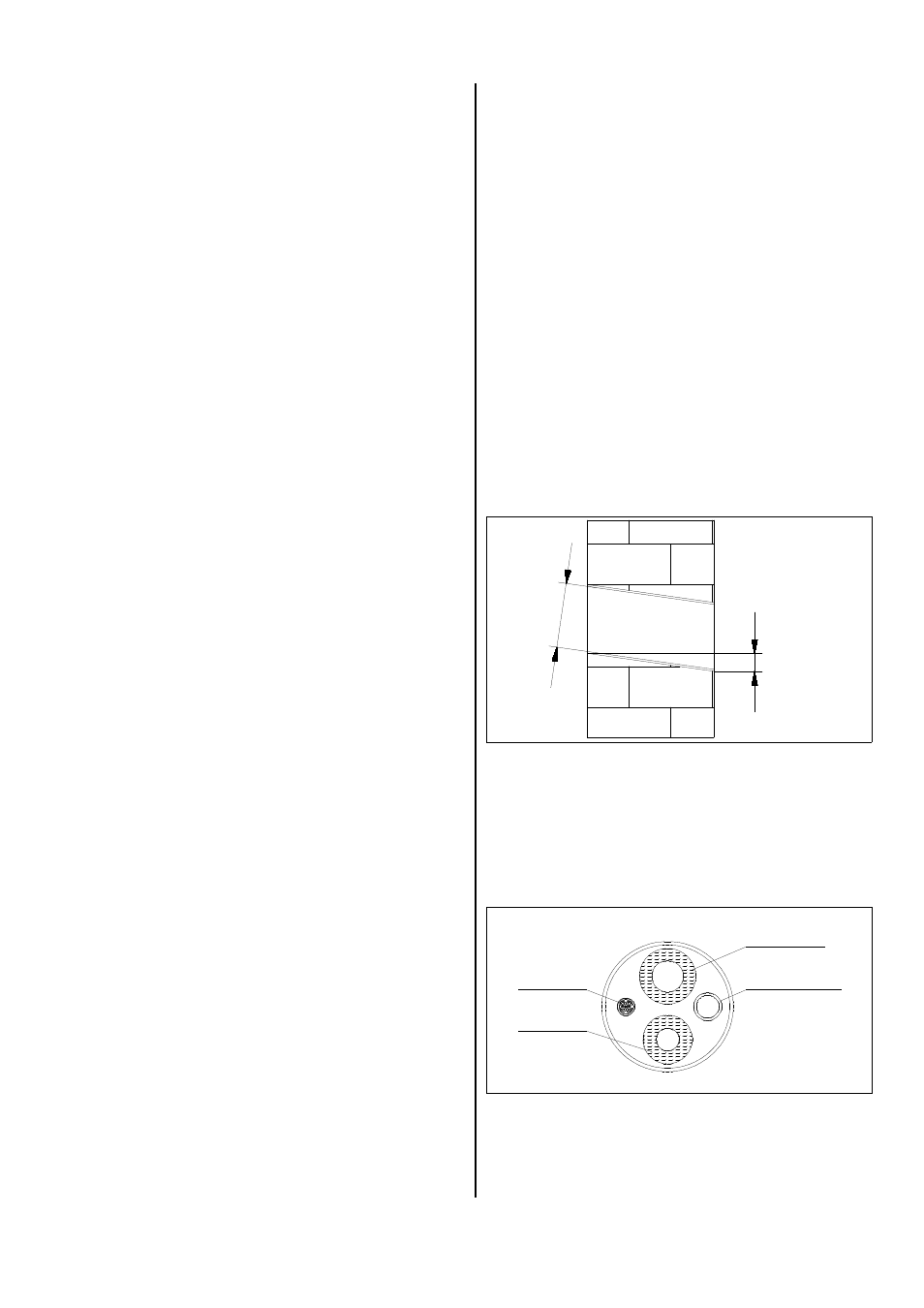

10.2 Wanddurchbrüche

Um die Verbindung zwischen Innengerät und Außenteil
herstellen zu können sind Wanddurchführungen unver-
meidbar. Folgende Punkte sind zu beachten:

l Für die Verbindungsleitungen zum Außenteil muß je

Innengerät bauseits ein Loch von mind. 70 mm
Durchmesser geschaffen werden.

l Das Loch muß von Innen nach Außen ein Gefälle

von mindestens 10 mm oder 2 % aufweisen.

Kältemittel-
Rücklaufleitung

Steuerleitung

Kondensatschlauch

Kältemittel-
Vorlaufleitung

l Überprüfen Sie im Vorfeld, ob sich im Bereich der

Wanddurchführung keine Versorgungsleitungen
(Wasser etc.) befinden.

l Um Beschädigungen an den Leitungen zu vermei-

den, empfehlen wir das Loch innen auszupolstern
oder z.B. mit einem PVC-Rohr auszukleiden.

l Nach erfolgter Montage ist der Wanddurchbruch

bauseits mit geeigneter Dichtmasse zu verschließen.
Verwenden Sie hierbei keine zement- oder kalkhalti-
gen Stoffe!

min. 10 mm

min

.

70 mm

Außen

Innen

und den Rückfluß des Verdichteröls zu gewährlei-
sten. Bei Anordnungen des Außenteiles oberhalb
des Innengerät sind besondere Vorkehrungen be-
züglich der Ölrückführung zu treffen.

l Die Kondensatleitung muß mit einem Mindestgefälle

von 2 % verlegt werden. Wird die Leitung mit der Ab-
wasserleitung verbunden, ist ein Geruchsverschluß
vorzusehen, dessen Oberkante die Höhe der Unter-
kante des Innengerätes nicht überschreiten darf.
