12

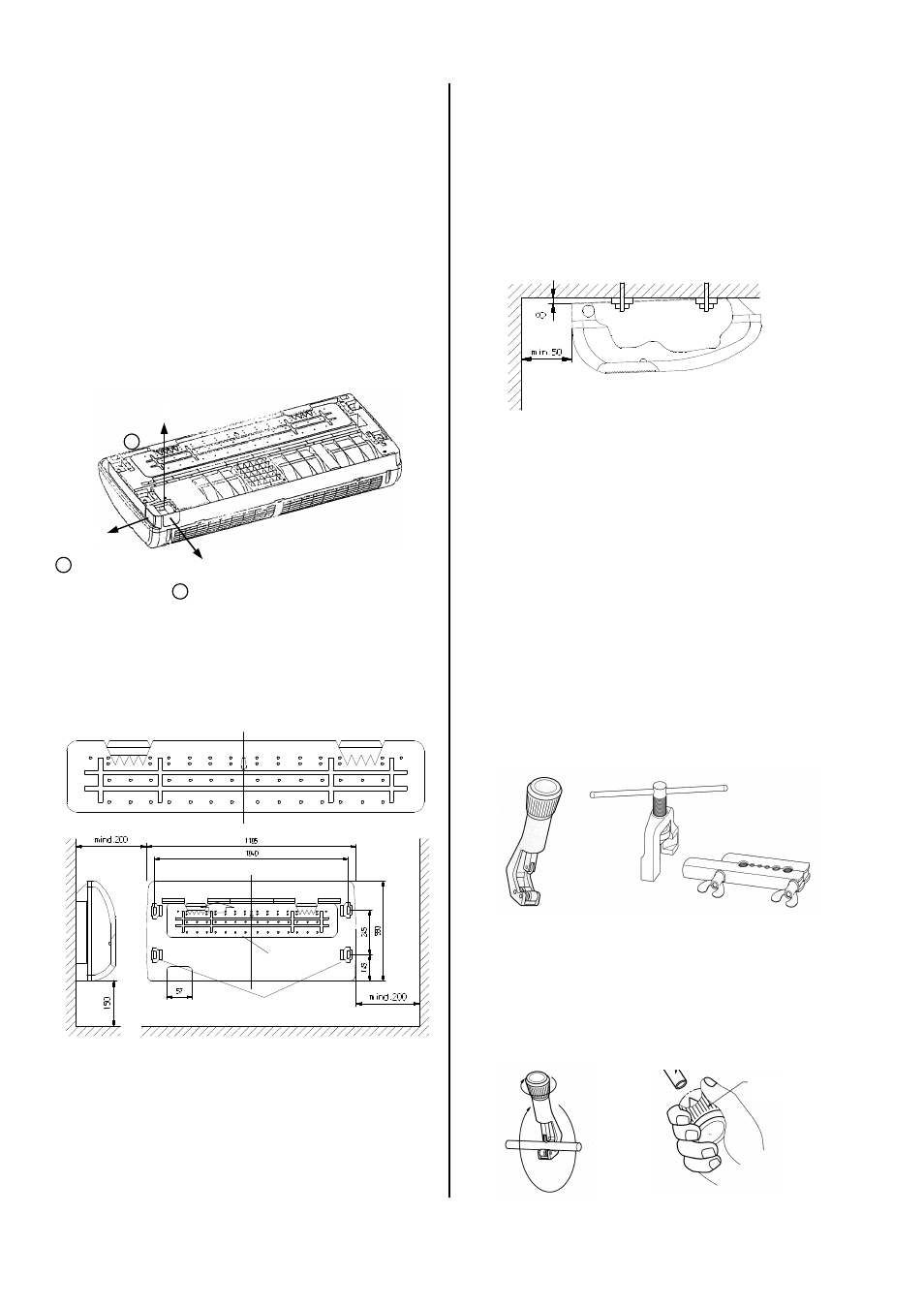

Die Wandhalterung wird, wie in den nachfolgenden Bil-
dern beschrieben, mit Schrauben (Lieferumfang) und
für die Wand geeigneten Dübeln befestigt. (Ansicht von
hinten, alle Angaben in mm).
Achten Sie auf eine waagerechte Ausrichtung und hal-
ten Sie die erforderlichen Mindestabstände ein!
11.1 Montage der Wandhalterung
Das Innengerät wird mit einer Wandhalterung montiert.
Beachten Sie vor der Montage die 3 Anschlußmöglich-
keiten der Kältemittel-, Kondensat- und Steuerleitungen
an das Innengerät (1= hinten, 2 = rechts, 3 = unten). Die
Zugänge sind durch Platten verschlossen, die entspre-
chend der jeweiligen Anschlußvariante herausgebro-
chen werden müssen.
3
2
1
Wandhalterung
11.2 Montage an die Wandhalterung
Nach erfolgter Montage der Wandhalterung wird das In-
nengerät von oben auf die Wandhalterung geschoben
und eingehakt.
l Achten Sie auf einen festen Sitz!
Montageabstände (Seitenansicht/Ansicht v. hinten)
11.3 Montage unter der Decke
Bei der Montage des Gerätes unter der Decke, müssen
auf jeden Fall die 4 integrierten Deckenhalter verwendet
werden. Mit ihnen wird das Innengerät durch geeigneten
Dübeln 8 mm ø; Schrauben / Bolzen sowie Unterleg-
scheiben an der Decke befestigt.
l Für einen ungehinderten Kondensatablauf muß eine
Neigung von ca. 8 mm zum Anschlußstutzen hin,
eingehalten werden!
Wandhalterung
Deckenhalter
11. Installation
G
Installieren Sie das Innengerät unbedingt so, daß
ein ungehinderter Kondensatwasserabfluß und
ein freier Luftansaug und Ausblas ständig ge-
währleistet ist!
G
Achten Sie auf eine sichere Befestigung und hal-
ten Sie die erforderlichen Mindestabstände ein!
Entgrater
11.4 Kältemittelleitungen
1. Wählen Sie den Montageort so, daß ein freier Zu-
gang zur Rückseite gegeben ist.
2. Die erforderlichen Rohrquerschnitte entnehmen Sie
bitte der Tabelle „9. Technische Daten“. Beachten
Sie bei der Montage die Biegeradien der Rohre und
biegen Sie nie eine Stelle des Rohres zweimal, da
dies Versprödung und Rißgefahr zur Folge haben
kann.
3. Entscheiden Sie sich für eine Variante der Durchfüh-
rung und schneiden Sie die Rohre der Verbindungs-
leitung entsprechend ab.
Für die weitere Montage benötigen Sie folgende
Werkzeuge:
G
Es dürfen nur für den Einsatz im Kältebereich
zugelassene Werkzeuge verwendet werden.
4. Entfernen Sie die Überwurfmuttern am Gerät und
verwenden diese zur weiteren Montage.
5. Bearbeiten Sie die verlegten Kälterohre wie im
Folgenden dargestellt.
