15
13.3 Elektrischer Anschluß der Kondensat-
pumpe
Unter den Schlauchanschlüssen befindet sich der elek-
trische Anschlußraum, der durch einen abschraubbaren
Deckel verschlossen wird.
Die Pumpe ist mit einem Alarmkontakt ausgerüstet, der
das Außenteil abschaltet und zusätzlich eine bauseits
zu installierende Stör-/ Alarmmeldung ansteuern kann.
Die elektrischen Anschlüsse sind durch autorisiertes Fach-
personal gemäß den einschlägigen Bestimmungen
auszuführen. Für die Aufstellung und Inbetriebnahme
sind die örtlich bedingten Einsatzrichtlinien sowie die
Vorschriften der örtlichen Energieversorgungsunterneh-
men (EVU) zu beachten.
13.1 Einsatz einer Kondensatpumpe
Die als Zubehör mit der EDV-Nr. 1613167 erhältliche
Kondensatpumpe fördert das im Innengerät anfallende
Kondensat zu höher liegenden Abläufen.
Allgemeine Hinweise:
l Die Pumpe kann innerhalb des Gerätes installiert
werden. Achten Sie dennoch darauf, daß das Ge-
häuse vor einem direkten Kontakt mit dem Konden-
sat geschützt ist.
l Überprüfen Sie die Betriebs- und Netzspannung auf
Übereinstimmung.
l Schließen Sie die Pumpe fest an die Steuerleitung
an und verwenden den Alarmkontakt zur Abschal-
tung des Außenteils.
l Öffnen Sie nicht das Gehäuse der Pumpe.
Reservoir und Pumpe werden mit einem Schlauch
(3 mm Innendurchmesser) sowie der Sensorleitung
(steckbare Leitung vom Reservoir) verbunden.
13.2 Installation der Kondensatpumpe
Die Kondensatpumpe besteht aus 2 Komponenten:
l Dem Reservoir mit Sensor
l Der Pumpe.
Reservoir
Das Reservoir dient zur Aufnahme des Kondensates.
Ein Sensor schaltet die Pumpe bei Erreichen eines be-
stimmten Wasserstandes ein. Der elektronische Sen-
sor, erlaubt eine Achsdrehung des Reservoirs bis 60° .

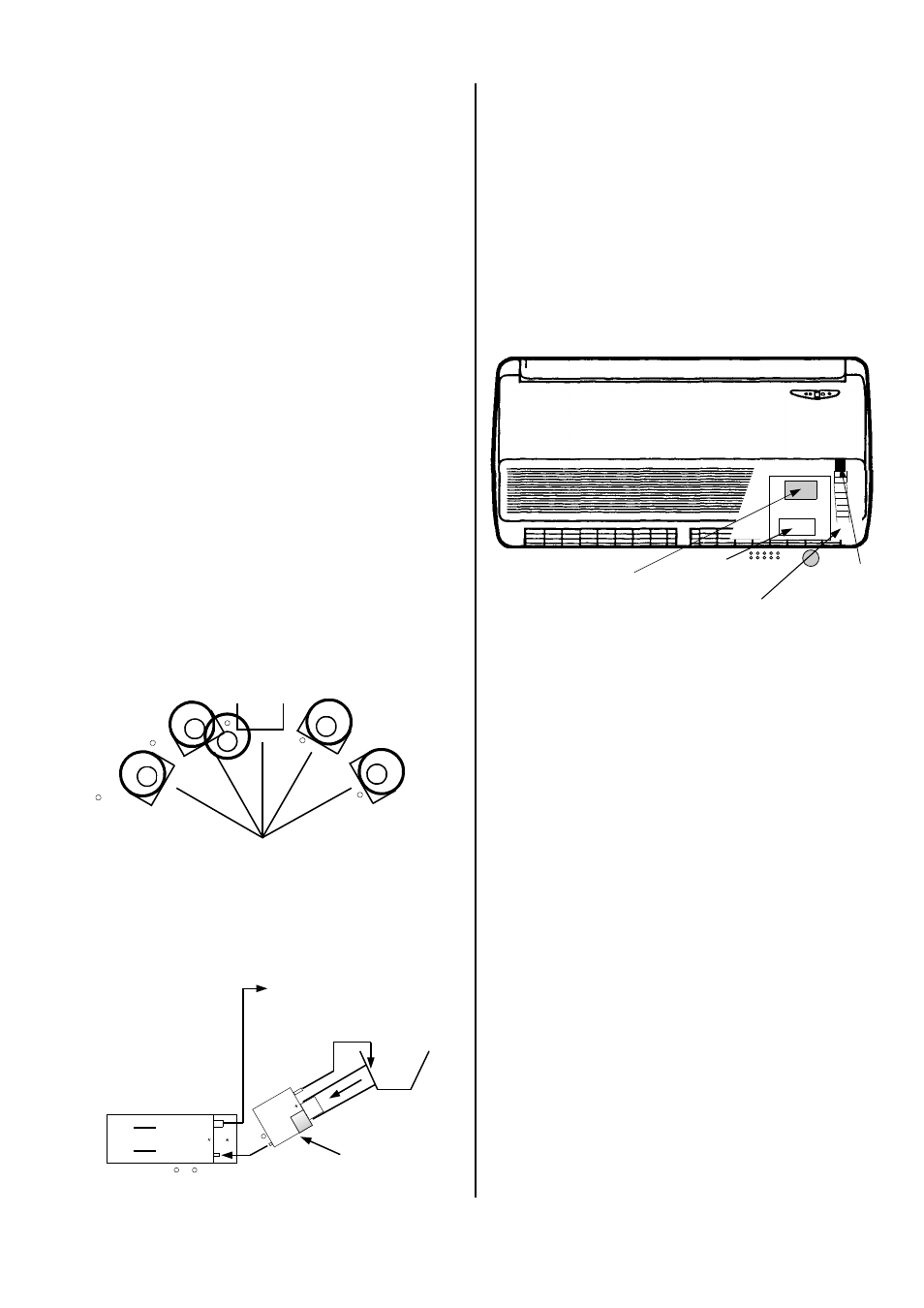

Mögliche Montagelagen:
Drehung der Achse um bis zu 60°
Kondensatablauf
Tropfwanne
Pumpe
Reservoir
Überlauf
Oberhalb des Zulaufes befindet sich ein kleiner Über-
lauf, der mit einem Schlauch zurück zur Tropfwanne ge-
leitet werden kann. Die im Lieferumfang enthaltene Me-
talldrahtklammer dient zur Schlauchbefestigung.
Das Reservoir wird mittels des braunen Schlauches
( 20 mm Ø ) direkt mit dem Anschluß der Kondensat-
tropfwanne des Innengerätes verbunden.
Pumpe
Die Befestigung der Pumpe wird mit Hilfe der mit-
gelieferten, selbstklebenden Klettbänder auf der, von
vorne gesehen, rechten Geräteinnenseite oberhalb der
Anschlußklemmen vorgenommen.
Anschlußklemmen
Pumpe
Reservoir
Ablaufstutzen
Der 6 mm (Innendurchmesser) dicke Schlauch wird mit
einer max. Höhendifferenz von 6 Meter zum Ablauf ver-
legt.
Sollte die Pumpe außerhalb des Wandgerätes installiert
werden, so ist eine Höhendifferenz von 3 m zwischen
Unterkante des Gerätes und der oberhalb montierten
Pumpe nicht zu überschreiten. Die Leitungsführung soll-
te möglichst senkrecht erfolgen.
