Schema des kältekreises – REMKO RVS 14000 INOX v.3 Benutzerhandbuch
Seite 17
17
Zeichenerklärung:
1 Umwälzpumpe
2 Rückschlagventil
3 Flüssigkeitssammler
4 Filtertrockner
5 Kältemittelschauglas
6
Thermostat Expansionsventil Kühlbetrieb
6a
Thermostat Expansionsventil Heizbetrieb
7 Lamellenverflüssiger
8 Verflüssigerventilator
9 Umkehrventil
10 Membranausdehnungsgefäß
11 Verdampfer
12 Manueller
Entlüfter
12a Atomatischer
Entlüfter
13
Füll- / Entleerungsanschluß
14 Differenzdruckwächter
15 Kompressor
16 Speicher

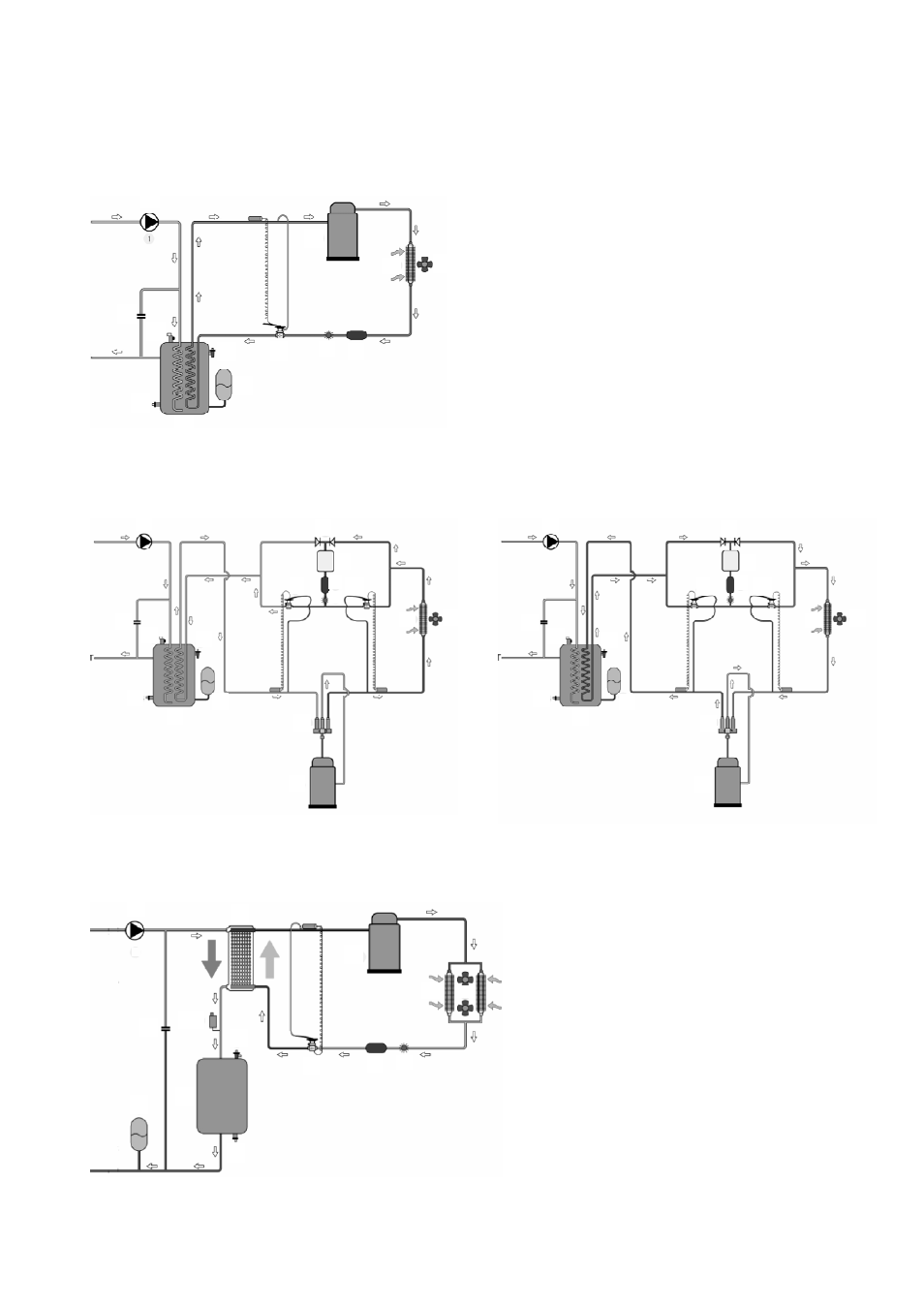

Schema des Kältekreises
RVS 600 H - 1600 H INOX
Heizbetrieb
2
1
7
9
3
4
5
15
14
12
6
11
8
13
10
16
6a
RVS 600 H - 1600 H INOX
Kühlbetrieb
2
1
7
9
3
4
5
15
14
12
6
11
8
13
10
16
6a
RVS 600 - 1600 INOX
Kühlbetrieb
1
7
4
5
15
14
12
6
11
8
13
10
16
RVS 2500 - 4100 INOX
Kühlbetrieb
1
7
4
5
15
14
12
6
11
8
13
10
16
12a
