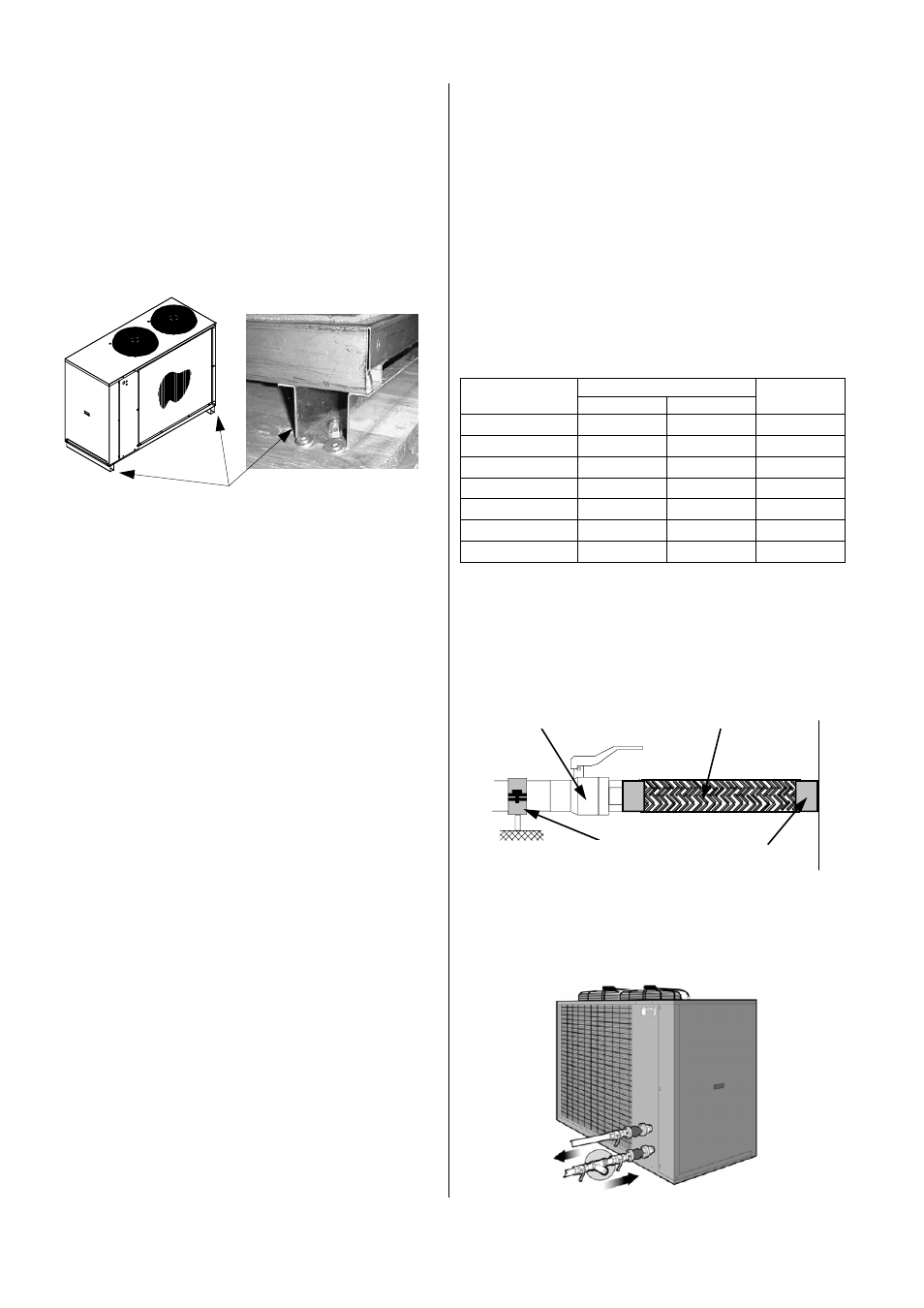

20
Mediumanschluß
Die Mediumanschlüsse befinden sich auf der Rückseite
der Geräte.
Allgemeine Hinweise
Es empfiehlt sich die Anschlüsse zu Servicezwe-
cken mit Absperrventilen auszurüsten.
Zusätzliche automatische Entlüftungsventile sind im
Vor- und Rücklauf, an der höchsten Stelle der Instal-
lation, vorzusehen.
Um die Übertragung von Körperschall (Vibration) zu
vermeiden, sind Kompensatoren (flexible Rohrleitun-
gen) zwischen der festen Rohrinstallation und dem
Kaltwasser-Erzeuger einzusetzen.
Alle Rohrleitungen für den Kühlbetrieb sind gegen
Schwitzwasser zu isolieren.
In Anlagen mit Heizbetrieb sind die Anforderungen der
Energie-Einspar-Verordnung (En EV) zu beachten.
Zur Vermeidung von Verschmutzungen ist ein
Schmutzfänger (ca. 16 Maschen pro cm²) in die
Rücklaufleitung vor dem RVS zu installieren.
Werksseitig werden bei den Geräten RVS 2500 bis
RVS 4100 entsprechende Schmutzfänger beigefügt.
Die Mediumrohre dürfen keine statischen Belastun-
gen auf den Kaltwasser-Erzeuger ausüben.
Die Montage der Rohrleitungen an den RVS darf
keine Belastung auf die Rohrleitung im Geräteinne-
ren erzeugen.
Ggf. mit dem zweiten Werkzeug gegenhalten.
Wird der Kaltwasser-Erzeuger erst nur mit einem
Teil der Gesamtanlage betrieben, ist der Mediumvo-
lumenstrom der fehlenden Anlageteile durch Strang-
regulierventile zu simulieren.
Baugröße
RVS
Medium-
Füllanschluß
eintritt austritt
RVS 600 INOX 1¼ ‘‘ innen 1¼ ‘‘ außen ½‘‘ Entleerung
RVS 1000 INOX 1¼ ‘‘ innen 1¼ ‘‘ außen ½‘‘ Entleerung
RVS 1600 INOX 1¼ ‘‘ innen 1¼ ‘‘ außen ½‘‘ Entleerung
RVS 2500 INOX 1¼ ‘‘ innen 1¼ ‘‘ innen ½‘‘ Schlauch
RVS 2700 INOX 1¼ ‘‘ innen 1¼ ‘‘ innen ½‘‘ Schlauch
RVS 3300 INOX 1¼ ‘‘ innen 1¼ ‘‘ innen ½‘‘ Schlauch
RVS 4100 INOX 1¼ ‘‘ innen 1¼ ‘‘ innen ½‘‘ Schlauch
Anschluß der Mediumrohre
Die Geräte der Baugröße RVS 600 bis 4100 INOX sind
serienmäßig mit Speicher als Kompaktgerät ausgeführt.
Wenn die erforderliche Leistung der Kaltwasser-
Abnehmer wesentlich kleiner ist als die erzeugte
Kühlleistung des Kaltwasser-Erzeugers ist es emp-
fehlenswert, zur Erhöhung des Mediuminhaltes die
Kaltwasserrohre überzudimensionieren, um die
Laufzeit des Kaltwasser-Erzeugers zu erhöhen.
Die Rohrdimensionierung ist so auszulegen, daß der
vorgeschriebene Mindestvolumenstrom nicht unter-
schritten wird.
Absperrventil Kompensator
statische
Befestigung
Anschluß RVS
Bei den Geräten RVS 2500-4100 INOX werden serien-
mäßig Schmutzfänger mitgeliefert. Sehen Sie entspre-
chend Absperreinrichtungen zur Spülung und Reini-
gung des Schmutzfängers vor.
Um die Schwingungen des Kaltwasser-Erzeugers nicht
auf die Anlagenteile zu übertragen, erfolgt der Anschluß
der Leitungen an das Gerät durch Kompensatoren
(flexible Rohrleitungen).
Es empfiehlt sich, die Anschlüsse zu Servicezwecken
mit Absperrventilen zu versehen.
Befestigung der Schwingungsdämpfer an den
Geräten
Die Schwingungsdämpfer werden bei den Geräten RVS
600 bis 1600 INOX mittels Schrauben unterhalb der
Geräte montiert.
Bei den Geräten RVS 2500-4100 INOX sind die
Transportschienen zu entfernen und der Stehbolzen
des Schwingungsdämpfers in die Einnietmutter einzu-
schrauben.
Transportschienen
