Hydraulikschema zum Wärmepumpenpaket HTS Frankfurt
Funktionen: Heizen und Warmwasser, Betriebsart: monoenergetisch oder bivalent alternativ. Solar vorbe-
reitet. Einbindung Feststoff möglich.
Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen!
A
1
B
E D
A
2
C
F H
1
H
2
1
G

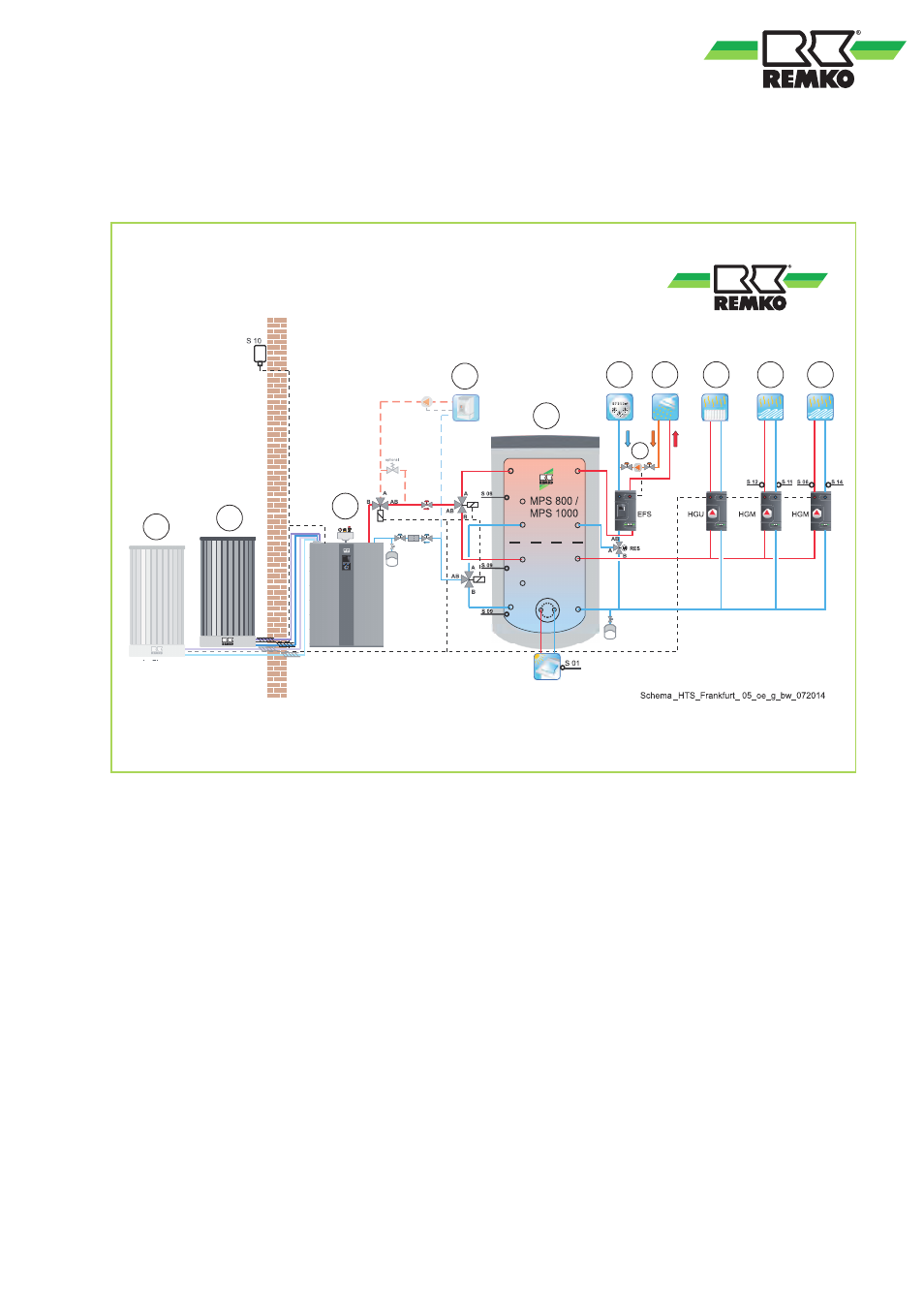

Abb. 80: Beispiel Hydraulikschema zum WP-Paket HTS Frankfurt
A1: Außenmodul 1
A2: Außenmodul 2 (Nur HTS 260)
B: Innenmodul
C: Speicher
D: Kessel / Wandheizgerät
E: Kaltwasser
F: Warmwasser
G: Heizkreis ungemischt
H1-2: Heizkreise gemischt
1: Zirkulation
