REMKO WPM Smart Control Fachmann - Handbuch (Seite 58)

Hydraulikschema zum Wärmepumpenpaket HTS Frankfurt Solar
Funktionen: Heizen/Warmwasser und Solar, Betriebsart: monoenergetisch oder bivalent möglich
Die Betriebsart kann hier monoenergetisch oder bivalent alternativ erfolgen!
A
1
B
E D
A
2
C
F H
1
H
2
1
G

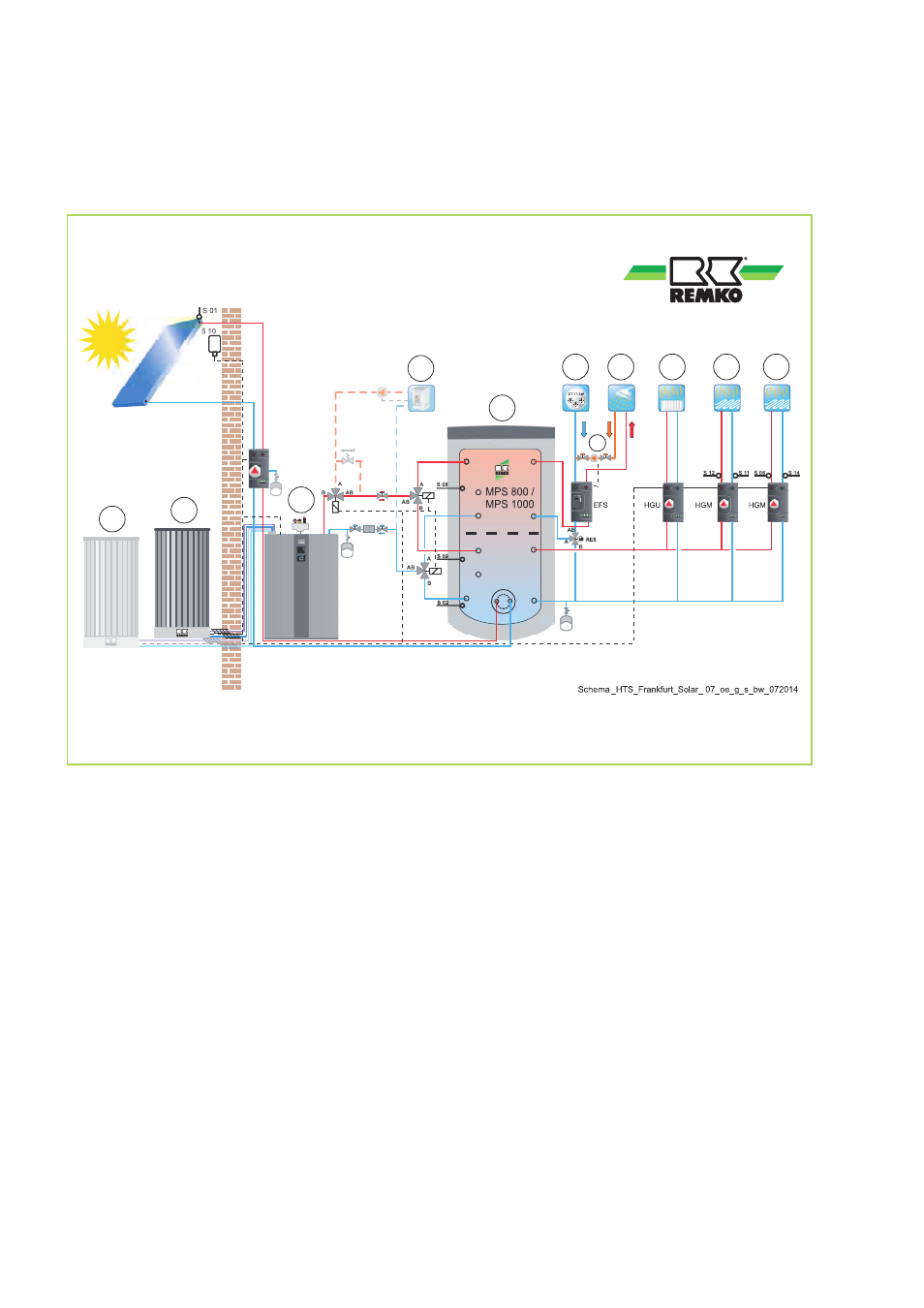

Abb. 83: Beispiel Hydraulikschema zum WP-Paket HTS Frankfurt Solar
A1: Außenmodul 1
A2: Außenmodul 2 (Nur HTS 260)
B: Innenmodul
C: Speicher
D: Kessel / Wandheizgerät
E: Kaltwasser
F: Warmwasser
G: Heizkreis ungemischt
H1-2: Heizkreise gemischt
1: Zirkulation
REMKO Smart WP-MANAGER
