SATEL INTEGRA 15

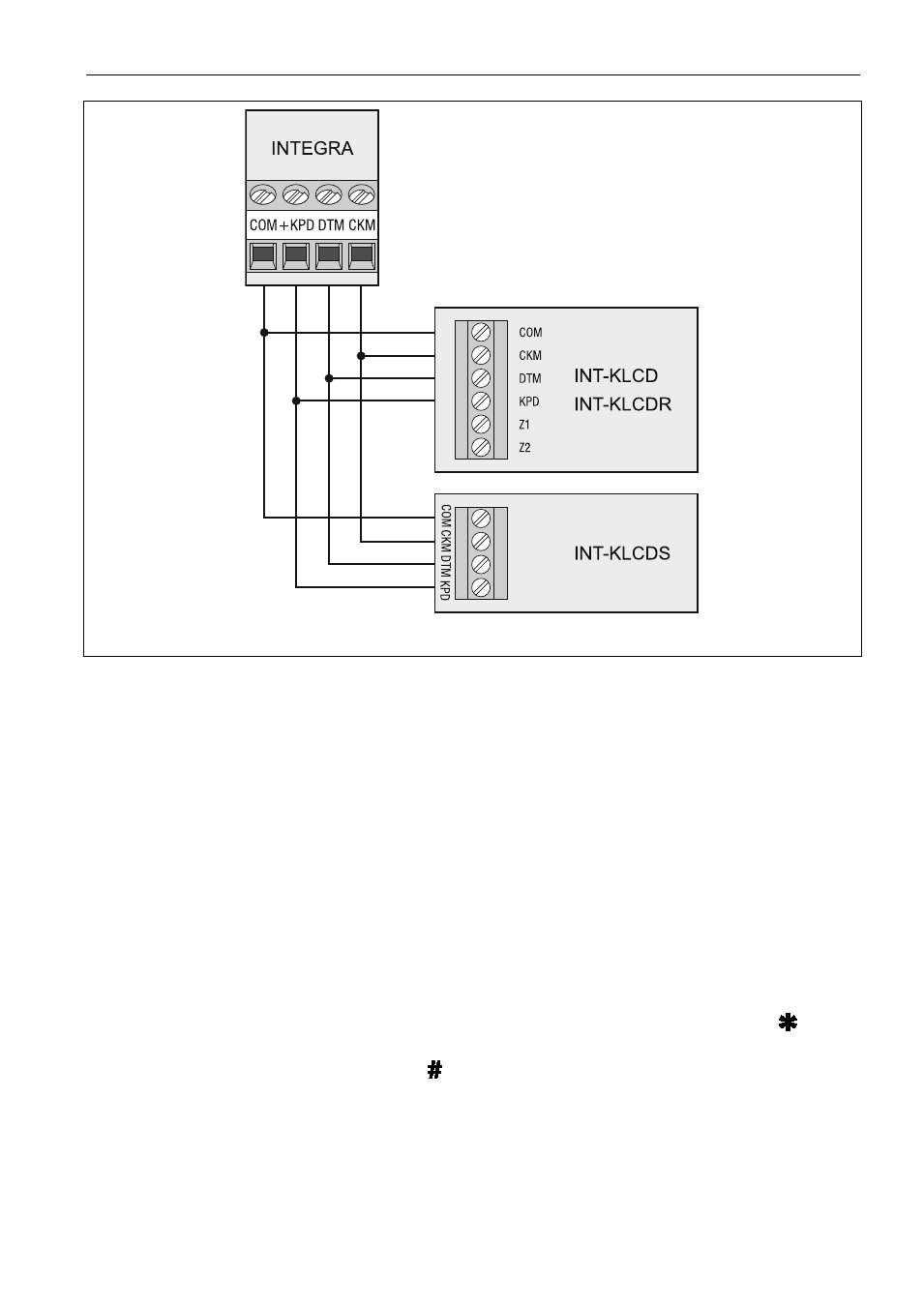

Abb. 5. Anschluss der Bedienteile (andere Geräte werden genauso angeschlossen).
5.5.1 Adressierung der an den Bedienteilbus angeschlossenen Module
Jedes an den Bedienteilbus anzuschließende Modul muss eine individuelle Adresse aus dem
Bereich von 0 bis 3 (INTEGRA 24 und INTEGRA 32) oder von 0 bis 7 (INTEGRA 64
und INTEGRA 128) haben. Die Adressen dürfen sich nicht wiederholen (Module mit gleichen
Adressen werden von der Zentrale nicht bedient). Es wird empfohlen, die Adressen, von 0
beginnend, nacheinander zuzuteilen.
In den Bedienteilen wird die Adresse zuvor eingestellt. Werksseitig wird die Adresse 0
eingestellt. Nach der Inbetriebnahme der Alarmzentrale mit Werkseinstellungen werden alle
an den Bus angeschlossene Bedienteile bedient, ohne Rücksicht auf die eingestellten
Adressen. Dies erlaubt, in den Bedienteilen richtige und individuelle Adressen einzustellen
und die Identifizierung der an den Bus angeschlossenen Geräte durchzuführen.
In anderen an den Bedienteilbus angeschlossenen Modulen wird die Adresse anhand
der DIP-Schalter oder der Pins eingestellt.
Programmieren der Bedienteiladresse mit Hilfe der Servicefunktion
1. Geben Sie das Servicekennwort ein (werksseitig 12345) und drücken Sie .
2. Mit Hilfe der Tasten
 oder  finden Sie in der Funktionsliste die Position
S ERVICEMODUS und drücken Sie oder
.
3. Starten Sie die Funktion A DRESSEN DER B EDIENTEILE (
S
TRUKTUR
M
ODULE
I
DENTIFIZIERUNG
B
ED T EIL -A DRESSE ).
4. Auf den Displays aller an die Zentrale angeschlossenen Bedienteile wird
die Meldung wie in Abbildung 6 erscheinen.
5. Geben Sie die richtige Adresse im/in gewählten Bedienteil(en). Die Adressänderung
wird mit vier kurzen und einem langen Ton bestätigt.
