SATEL

INTEGRA

29

mit Bezeichnung der Linien, Bereiche, Benutzer und Module ausgedruckt werden. In diesem
Fall nimmt ein Ereignis zwei Zeilen in Anspruch – bei Druckern, die nicht mehr als 80
Zeichen in einer Zeile drucken und bei Druckern, die 132 Zeichen in einer Zeile drucken,
lässt sich die Beschreibung wieder nur in einer Zeile ausdrucken.

TXD

COM

DSR

1

5

6

RXD

COM

DTR

1

2

3

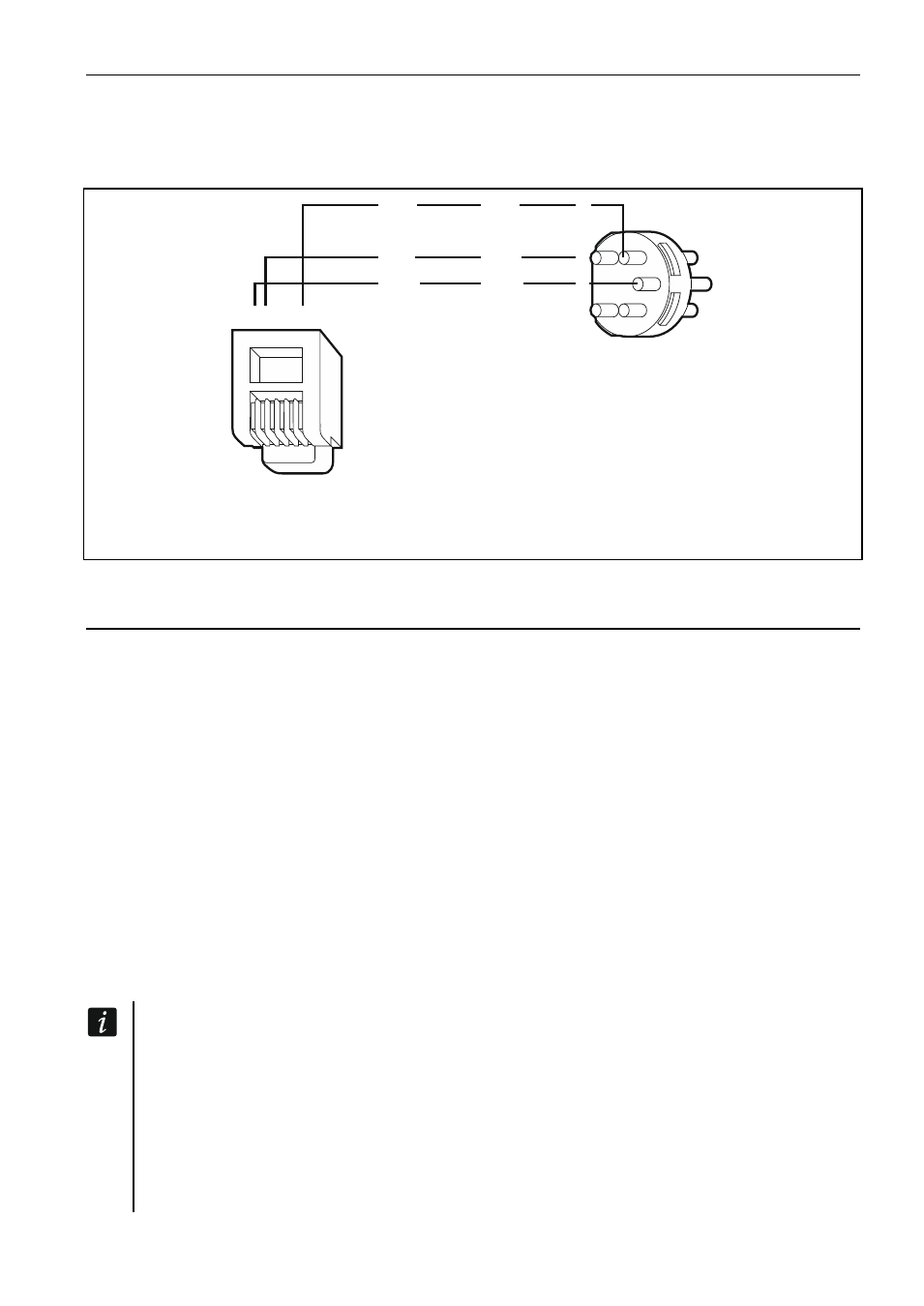

Abb. 20. Anschluss des Druckers anhand des 5-PIN-Steckers DIN (Ansicht von der Seite

der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse der Hauptplatine

der Zentrale angeschlossen wird.

6. Nummerierung der Meldelinien und Ausgänge im System

Die Nummern werden den Meldelinien und Ausgängen automatisch zugewiesen:
• Die verdrahteten Meldelinien und Ausgänge auf der Elektronikplatine der Zentrale haben

die Nummern:

– von 1 bis 4 (INTEGRA 24);

– von 1 bis 8 (INTEGRA 32);

– von 1 bis 16 (INTEGRA 64 und INTEGRA 128).

• Die Nummern der Linien in den Bedienteilen werden während der Identifizierung

der Bedienteile aufgrund der Bedienteiladresse definiert (siehe: Kapitel N

UMMERIERUNG

DER

M

ELDELINIEN IN

B

EDIENTEILEN

S. 16).

• Die Nummern der Linien und der Ausgänge in Erweiterungsmodulen und im

Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250 werden während der
Identifizierung der Erweiterungsmodule definiert. Die Nummerierung ist von der Adresse
des Erweiterungsmoduls im System abhängig (die Linien im Erweiterungsmodul mit einer
niedrigeren Adresse erhalten niedrigere Nummern, als die Linien im Erweiterungsmodul
mit einer höheren Adresse).

Für jeden identifizierten Erweiterungsmodul werden 8 Linien im System vorgesehen.
Ausnahmen sind der Erweiterungsmodul INT-ADR / CA-64 ADR und das
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250, für die bis zu 48 Linien
vorgesehen werden können. Beim Erweiterungsmodul INT-ADR / CA-64 ADR hängt
die Anzahl der vorgesehenen Linien von der Anzahl der an den Erweiterungsmodul
angeschlossenen Melder mit eingebautem Modul CA-64 ADR MOD ab. Beim
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250 hängt die Anzahl der
vorgesehenen Linien von der Anzahl der registrierten Funkkomponenten ab. In beiden
Fällen ist die Anzahl der vorgesehenen Linien das Vielfache der Zahl 8.
