Durch Auswählen von Allgemein oder Leckage mit den Tasten AUF und AB
und Bestätigen der Auswahl mit ENTER wird diese Option für Ausgang 1
konfiguriert. Es wird ein Bestätigungsbildschirm angezeigt und die Anzeige kehrt
zum Ausgangsauswahlbildschirm zurück.
Durch Auswählen von Run/Stop (Start/Stopp), Drehricht., Netz/Man
(Netzwerk/Handbedienung), Dosiermenge oder Batch (Charge) mit den
Tasten AUF und AB und Bestätigen der Auswahl mit der Taste ENTER werden
Bildschirme angezeigt, in denen der Benutzer jeweils für Start Hoch oder Tief,
für Drehrichtung im Uhrzeigersinn Hoch oder Tief, für Netzwerk Hoch oder
Tief, für Dosierung Hoch oder Tief und für Charge Hoch oder Tief konfigurieren
kann. Wählen Sie mit den Tasten AUF und AB eine Option aus und bestätigen
Sie die Auswahl mit der Taste ENTER. Die ausgewählte Option wird für Ausgang
1 konfiguriert. Die Pumpe zeigt einen Bestätigungsbildschirm an und kehrt zum
Ausgangsauswahlbildschirm zurück. (Siehe Beispiel.)
Der Benutzer kann Ausgang 2, Ausgang 3 und Ausgang 4 auf die gleiche Weise
konfigurieren oder Beenden auswählen.
Wird während der Konfiguration die Taste STOP gedrückt, wird die vorherige
Einstellung für den Ausgang beibehalten und zeigt die Pumpe wieder den
Ausgangsauswahlbildschirm an.
Wird Beenden ausgewählt, kehrt die Pumpe zum zweiten Bildschirm des
Setupmenüs zurück.
19.11 Fern-Ausschaltung
Die Pumpe 620DiN kann mit einem Fernsteuerungsschalter zwischen der 5-V-Klemme
und der i/p-Klemme des Run-/Stopp-Eingangs ein- und ausgeschaltet werden. Für die
Befehle gilt entweder "Offen = Run" oder "Offen = Stopp". Sie kann auch mit einem
Logikeingangssignal zwischen 5 V und 24 V in Betrieb genommen werden, das an die i/p-
Klemme des Run-/Stopp-Eingangs angelegt wird. Ist die Fernschaltung deaktiviert,
beeinflussen weder die Fernsteuerungs-Ein-/Ausschaltsignale noch Drehrichtungs
-
signaleingänge den Zustand der Pumpe.

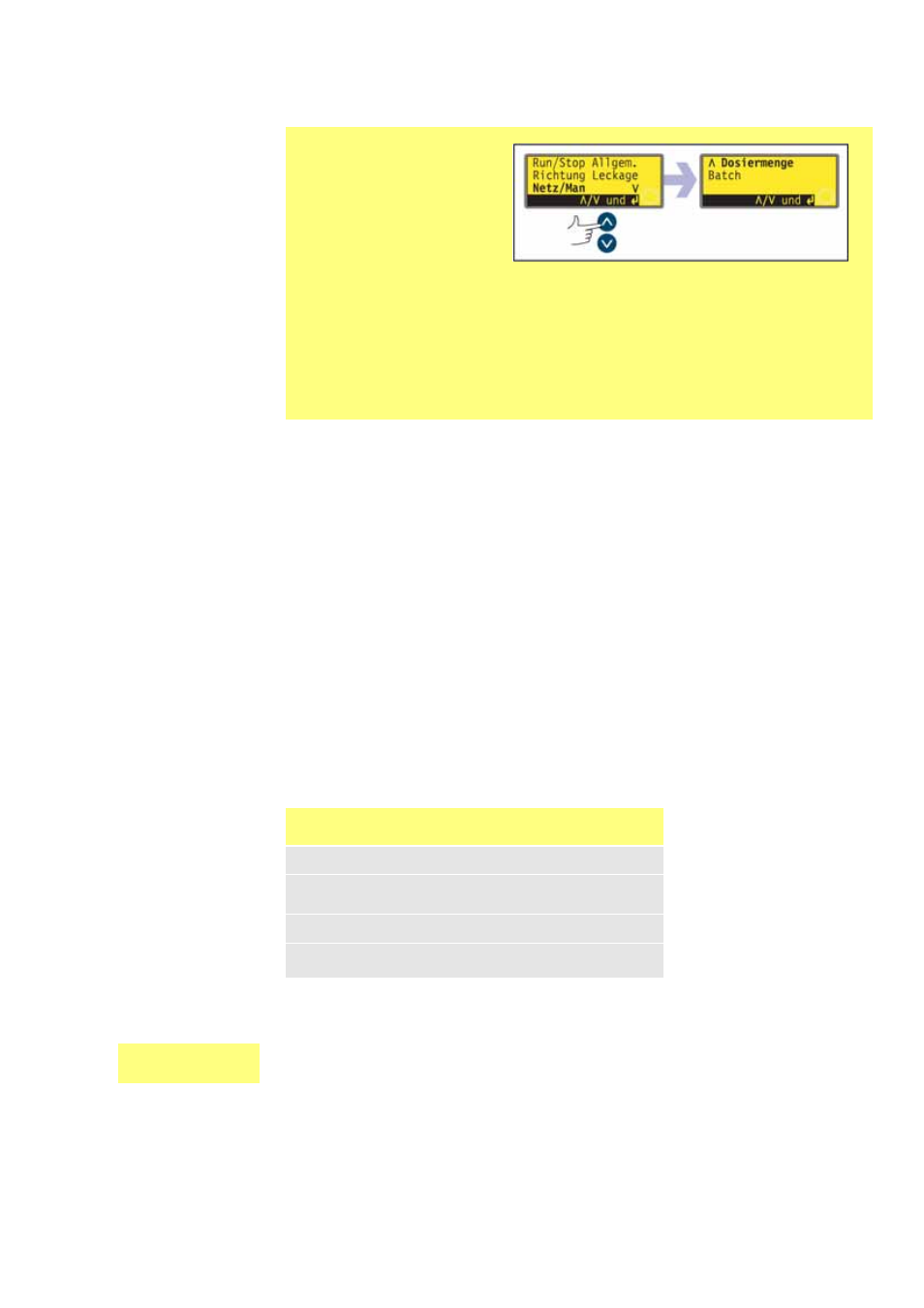

Das Optionsmenü
umfasst zwei
Bildschirme.
Drücken Sie die Taste AB,
um von einem Bildschirm
zum nächsten zu gelan -
gen. Die Menü punkte
werden nacheinander
hervorgehoben, bis der
letzte Menüpunkt im Bildschirm hervorgehoben ist.
Nach einem weiteren Tastendruck auf die Taste AB wird der nächste
Bildschirm des Menüs angezeigt, in dem der erste Menüpunkt
hervorgehoben ist.
Drücken Sie die Taste AUF, um zu einem Menüpunkt im ersten Bildschirm
des Menüs zu gelangen.
Ausgänge 1-4: Standardeinstellungen bei der
Erstinbetriebnahme
Ausgang 1 Dosierung = Hochpegel
Ausgang 2 Drehrichtung
Uhrzeigersinn
= Hoch
Ausgang 3 Netz/Man Netzwerk = Hoch
Ausgang 4
Allgemeiner
Alarm
DiN
