Bedienungsanleitung Watson-Marlow 620DiN, 620Di 8
8 Pumpenspezifikationen

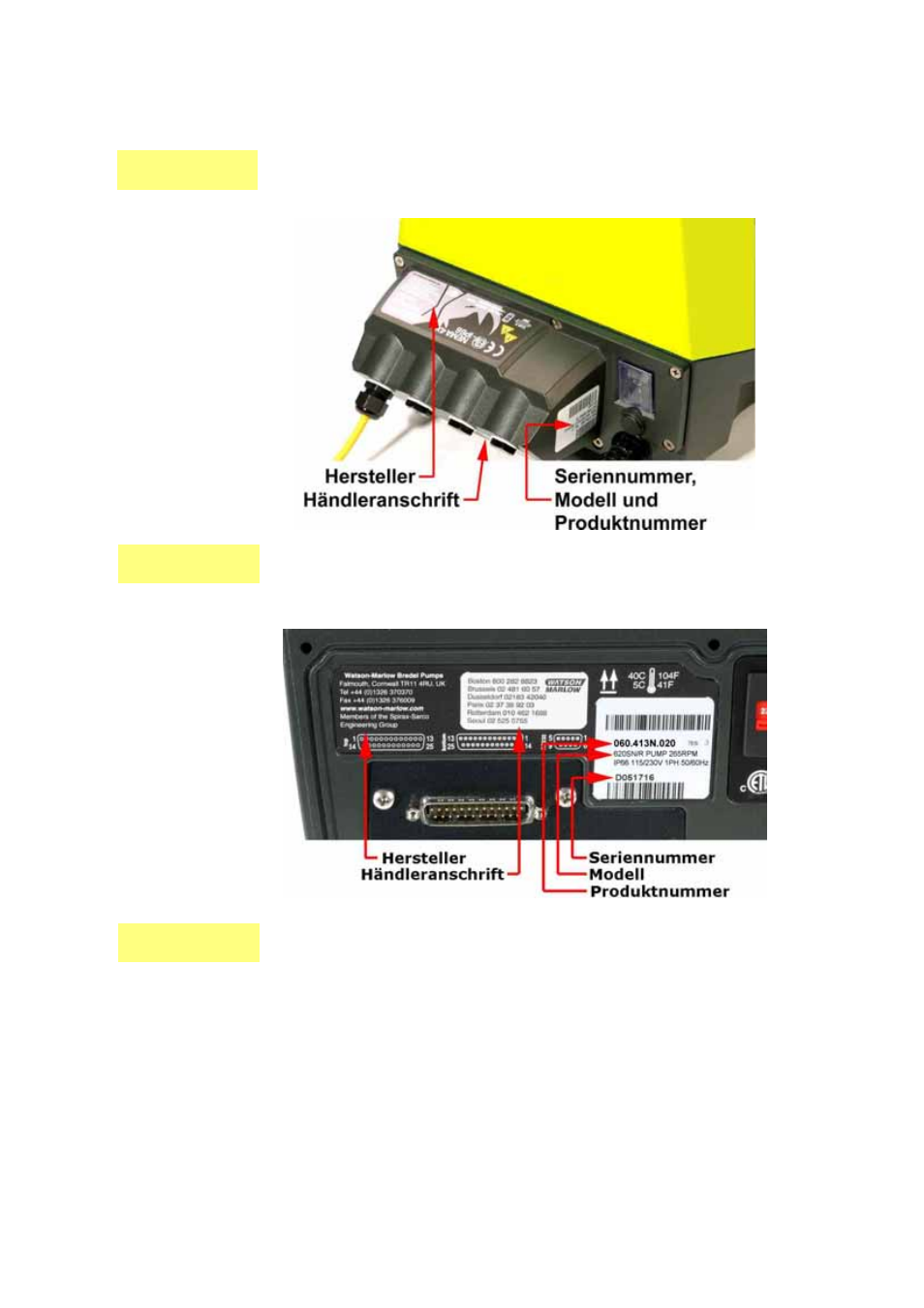

Schilder auf der Pumpenrückseite enthalten Informationen zum Hersteller und zur
Herstelleranschrift, die Produktnummer, die Seriennummer sowie Angaben zum Modell.
Dieselben Informationen sind auch auf der Rückwand des Antriebs aufgeführt, die nach
dem Abnehmen des Moduls 620N zugänglich sind. Das unten stehende Bild zeigt, wie
eine aus der Packung genommene 620Du aussieht. Die Anzahl der Steckverbinder ist von
Modell zu Modell verschieden.
DiN
DiN, Di
Modell 620DiN (IP66/NEMA 4X)
Diese Pumpe kann über das Tastenfeld bedient oder ferngesteuert werden. Sie verfügt
über folgende Funktionen:
Handbedienung
Drehzahlregelung, Run und Stopp, Drehrichtungsregelung, Taste "MAX" für
schnelles Entlüften.
Fernsteuerung
Die Pumpe kann durch einen Kontaktschluss oder durch ein logisches Eingangssignal
für den Pumpenbetrieb digital gesteuert werden.
Ausgänge
Es gibt vier Relais-Statusausgänge für 24 V Spannung, die in der Software für eine
Reihe von Pumpenparametern konfiguriert werden können.
