Watson-Marlow 620DiN - Handbuch (Seite 86)

Bedienungsanleitung Watson-Marlow 620DiN, 620Di 86
21.3 Dosierungseingang

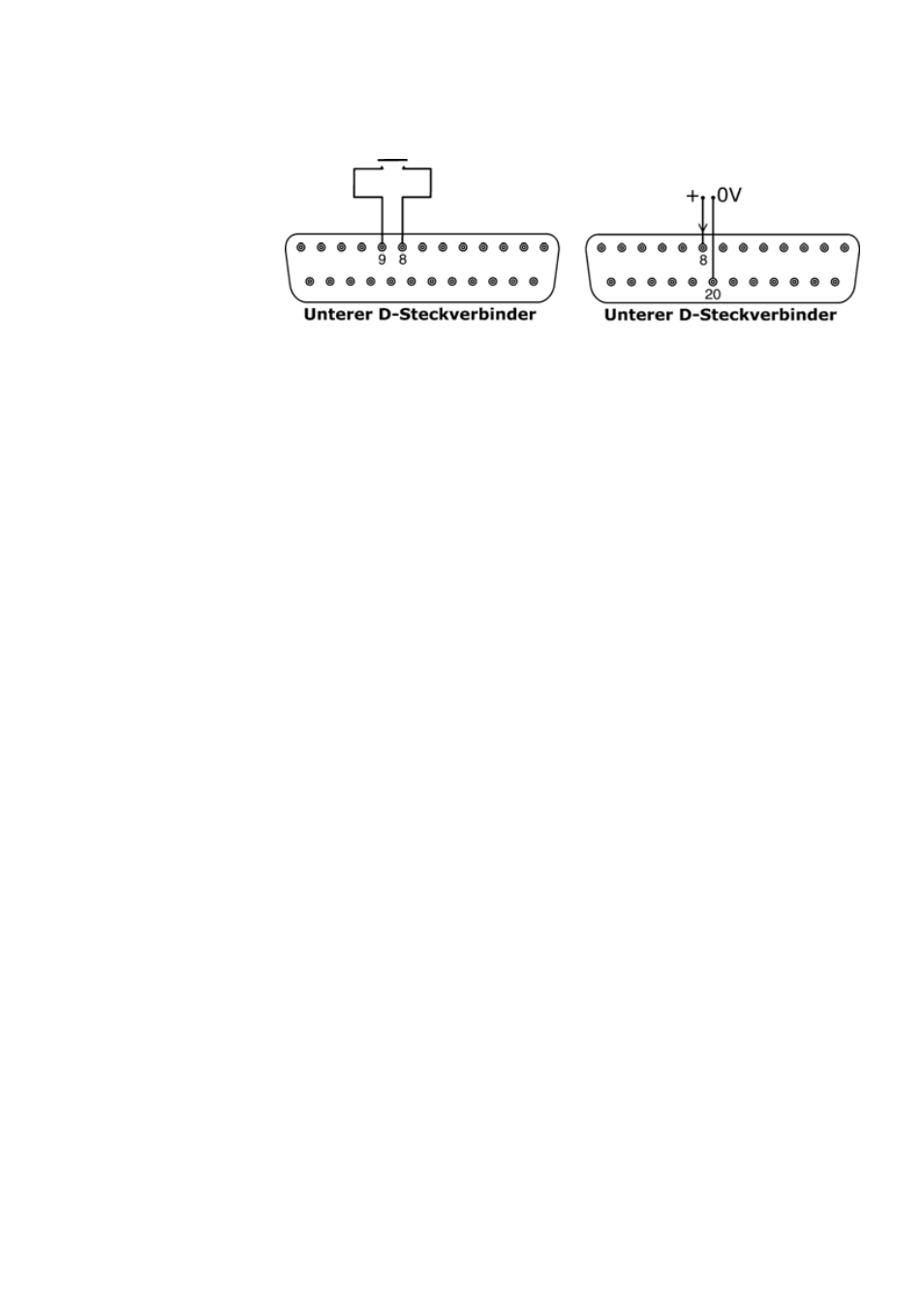

Schließen Sie einen Tastschalter (z. B. einen Fußschalter oder einen Handschalter)
zwischen Pins 8 und 9 des unteren D-Steckverbinders an. Schließen Sie den Schalter, um
mit einer Dosierung zu beginnen. Dieser Eingang ist Software-entprellt und funktioniert
ähnlich wie die übrigen Fernsteuerungseingänge, beispielsweise mit 5-V- bis 24-V-Logik
(siehe oben) mit Pin 8 als Eingang und Pin 20 als 0-V-Pin (unterer D-Steckverbinder).
Hinweis: Dieser Eingang ist Software-entprellt, sodass das Signal entweder nur
kurzzeitig angelegt oder während der Dosierung gehalten werden kann. Wird es gehalten,
muss das Signal vor der nächsten Dosierung weggenommen werden.
Hinweis: Schließen Sie über einen Schalter jeweils nur eine Pumpe an. Falls mehrere
Pumpen gleichzeitig gestartet werden müssen, sollten Sie Mehrfachschalter verwenden
und die einzelnen Stromkreise voneinander trennen.
