Wichtig: Allgemeine Anweisungen für Fernsteuerungseingänge
Alle Fernsteuerungseingänge können auf zwei Arten angeschlossen werden:
Logik
Es kann eine Logikspannung zwischen 5-V-TTL- und 24-V-Industrielogik an
den Eingang angeschlossen werden. Die Pumpe ist so konfiguriert, dass sie
ohne Abänderung überall in diesem Bereich funktioniert. Eine beliebige 0-V-
Klemme – vorzugsweise jedoch die zum gewünschten Eingang gehörige 0-V-
Klemme – wird an die 0 V des Steuergeräts für die Schaltung angeschlossen.
Das Tiefpegelsignal entspricht 0 V. Das Hochpegelsignal entspricht 5V 24V.
Schalter
Es kann ein Fernsteuerungsschalter zwischen dem Eingangspin und einer
beliebigen positiven Spannungsversorgung (vorzugsweise an der zugehörigen
Versorgungsklemme) der Pumpe angeschlossen werden. Verwenden Sie
jedoch nicht die 10-V-Versorgungsklemme des Fern-Poti-Steckverbinders.

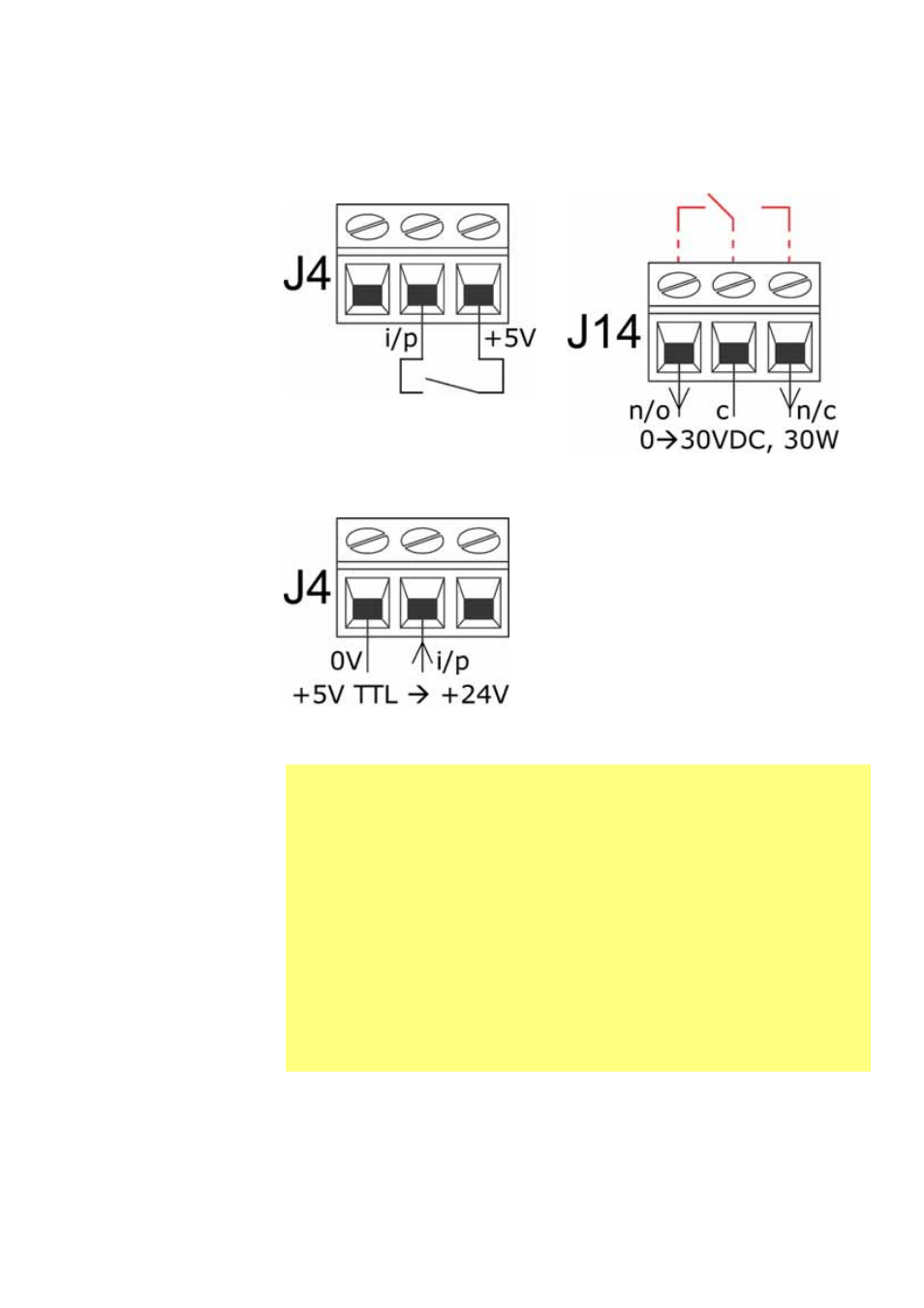

Eingänge Ausgänge
Der Run-/Stopp-Befehl sowie andere
Steuerbefehle, die einen Zustands
-
wechsel verursachen, können durch
eine Umschaltung (siehe oben) oder
durch ein Logiksignal (siehe unten)
gegeben werden.
Relaisausgang 1 mit seiner internen
Beschaltung (in Rot).
Typische Verbindungen
