RS232 Einstellungen Pumpenschnittstelle Funktion der Kontakte
Baud 9600 1 -
Stop bit 2 2 RX (Daten empfangen)
Datenbit 8 3 TX (Daten senden)
Parität keine 4 -
Strömungskontrolle keine 5 GND (Erde)
Echo an 6 -
7 -
8 DTR
9 -
RS232 Befehlscodes:
Nachfolgend die Befehle zur Steuerung der Pumpe über die RS232-Schnittstelle. Diese werden beispielsweise
über eine seriellen Computerschnittstelle an die Pumpe gesendet.
Befehl Funktion
1SPxxx Drehzahl der Pumpe auf xxx stellen
1SI Drehzahl um 1 min -1 erhöhen
1SD Drehzahl um 1 min -1 senken
1GO Pumpe starten
1ST Pumpe anhalten
1RC Drehrichtung umkehren
1RR Drehrichtung im Uhrzeigersinn einstellen
1RL Drehrichtung im Gegenuhrzeigersinn einstellen
1RS Alle Pumpendaten anzeigen
1ZY Betriebsstatus der Pumpe anzeigen. Ge-START-et 1 oder ge- STOP-pet 0
Jeden Befehl mit der EINGABETASTE (ASCII CHR13) abschließen.
Hinweise zu Steuerbefehlen
Zeitspanne zwischen 2 Befehlen mindestens10 ms
Der Befehl RS zur Anzeige aller Pumpendaten sendet die folgende Zeichenfolge:
[Pumpenmodell] [Drehzahl] [ CW/CCW Drehrichtung] [angehalten/in Betrieb, 0/1 ]
[!Begrenzer] z. B. 323Du 110 CW 1 !
Die gleiche serielle Steuerprotokoll kann bei mehreren 323Du Pumpen eingehen. Die Pumpen werden in
Parallelschaltung verwendet. Es darf kein Pumpenstatus angefordert werden. Dieses kann zu unkontrollierten
Ergebnissen führen.

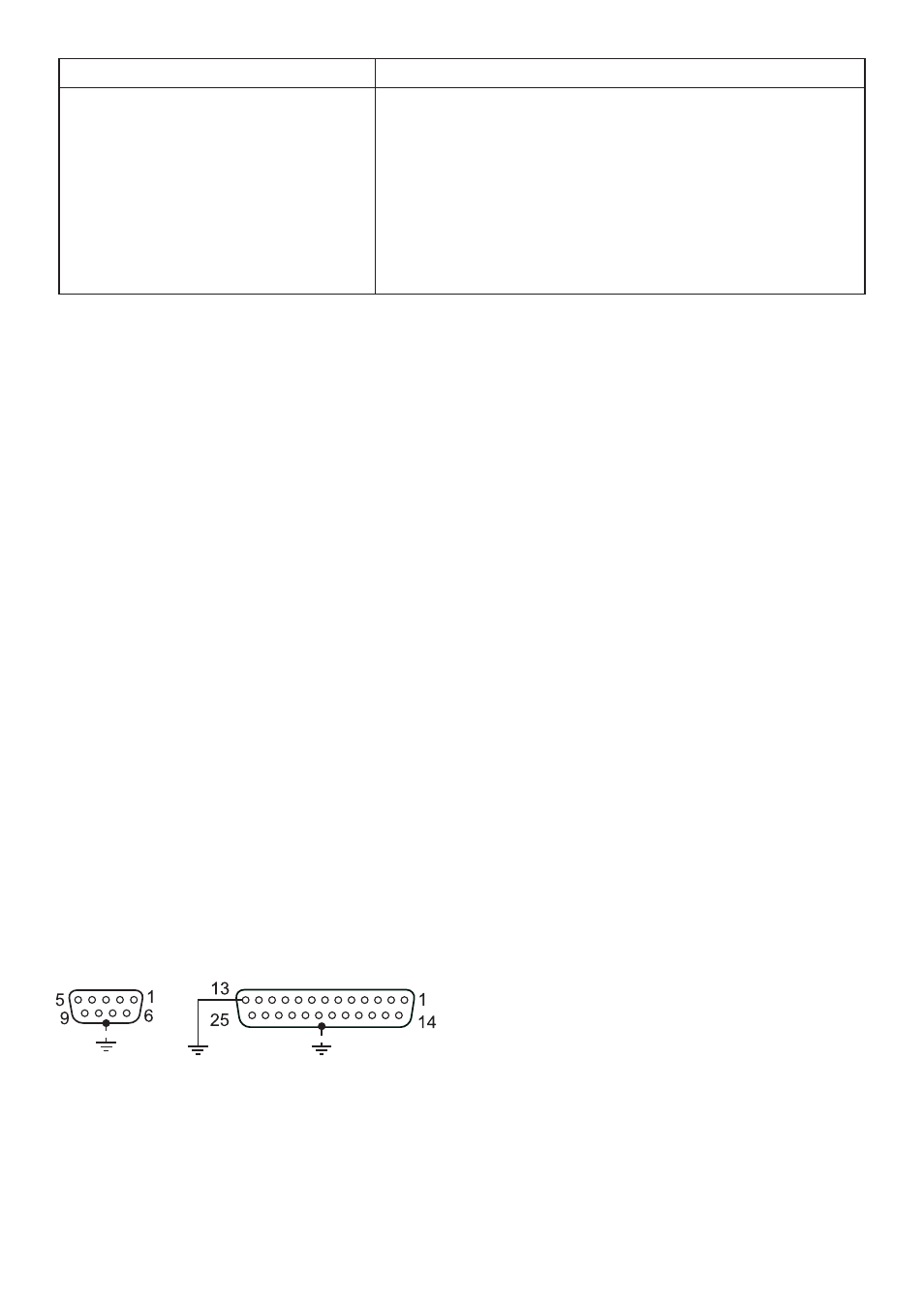

Wichtig: Sowohl 9-polige als auch 25-polige D-Gehäuse sind geerdet.
