Watson-Marlow 323E - Handbuch (Seite 15)

15

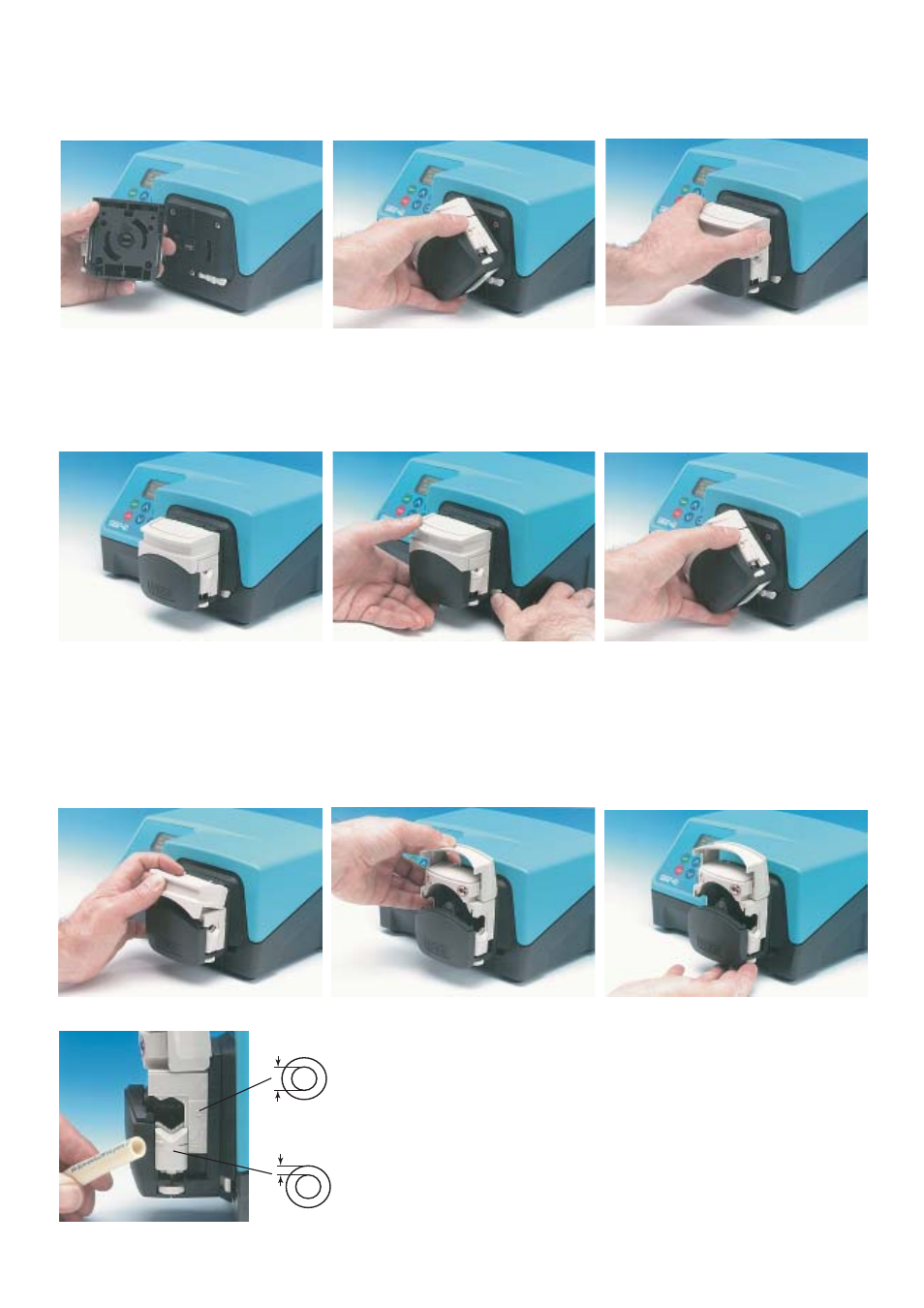

Pumpenkopf montieren Pumpenkopf montieren Pumpenkopf montieren Pumpenkopf montieren Pumpenkopf montieren
Die Pumpenköpfe 313 oder 314 benötigen zur Verbindung mit dem Antrieb 323 eine Grundplatte.
Die Antriebswelle der Pumpe in den Antriebsschlitz des Pumpenkopfs einführen. Den Pumpenkopf so
ausrichten, dass die Bajonettkupplung in die Grundplatte greift. Pumpenkopf im Uhrzeigersinn bis zum
Einrasten in senkrechter Stellung drehen.
Pumpenk Pumpenk Pumpenk Pumpenk Pumpenkopf opf opf opf opf entnehmen entnehmen entnehmen entnehmen entnehmen
Verriegelungshebel nach hinten drücken und den Pumpenkopf so weit gegen den Uhrzeigersinn drehen, bis er
von der Grundplatte abgenommen werden kann.
Sc Sc Sc Sc Schlauc hlauc hlauc hlauc hlauch einle h einle h einle h einle h einleg g g g gen en en en en
Vor dem Einlegen eines Schlauches die Pumpe ausschalten. Die Klappdeckel-Führungsbahn bis zum vollständigen
Öffnen anheben.
Die Schlauchklemmen der Schlauchgröße anpassen. Die Führungsbahn
muss vollständig geöffnet sein. An beiden Seiten des Pumpenkopfs die
Skala gemäß des benutzten Schlauches ausrichten.
Bei verschmutztem Schlauch oder bei großer Ansaughöhe die
Schlauchklemmen enger einstellen bis der Schlauch sicher fixiert ist.
