Pumpenkopf 501RL

Pumpenkopf 501RL

Pumpenkopf 501RL

Pumpenkopf 501RL

Pumpenkopf 501RL

Die Pumpenköpfe 501RL und 501RL2 sind für Schläuche mit Innendurchmessern bis 8,0 mm geeignet.
Der Pumpenkopf 501RL ist werkseitig für Schläuche mit Wandstärken von 1,6 mm eingerichtet, der Pumpenkopf
501RL2 für Wandstärken von 2,4 mm.

Die federbelasteten Andruckrollen optimieren die Nutzungsdauer der Schläuche. Betrieb der Pumpenköpfe im
Uhrzeigersinn verlängert die Nutzungsdauer der Schläuche, Betrieb im Gegenuhrzeigersinn steigert den
Förderdruck. Die Schutzvorrichtung muss während des Betriebs der Pumpe verriegelt sein. Zur Verriegelung
einen Schlitzschraubendreher verwenden.

501RL, 501RL2 Installa

501RL, 501RL2 Installa

501RL, 501RL2 Installa

501RL, 501RL2 Installa

501RL, 501RL2 Installation

tion

tion

tion

tion

Die Führungsbahn des Pumpenkopfes 501RL lässt sich in drei Positionen am Antrieb aufsetzen. Führungsbahn
mit der Zapfenschraube befestigen.

Der Rotor wird mit einer Spannhülse auf der Antriebswelle befestigt. Die Antriebswelle vor dem Anbau des Rotors
entfetten, um zu verhindern, dass während des Betriebs Schlupf zwischen Rotor und Antriebswelle auftritt. Die
Schraube des Rotors mit einem Anzugsmoment von 3 Nm anziehen.

Führungsbahn und Rotor können zur Reinigung oder zum Umsetzen der Führungsbahn aus der Pumpe entfernt
werden.

In der Spannhülse des Rotors befindet sich ein Antriebsstift, der in das Ende der Antriebswelle eingreift. Beim
Abbau des Rotors die Spannhülse auf der Welle belassen, damit sich die Lage des Stiftes nicht ändert.

Den Rotor festhalten und die Halteschraube des Rotors entfernen. Den Rotor von der Antriebswelle abziehen,
dabei die Spannhülse auf der Antriebswelle belassen.

Die Zapfenschraube der Führungsbahn entfernen. Führungsbahn abnehmen oder in eine neue Position bringen.
Führungsbahn ausrichten und Zapfenschraube der Führungsbahn anbringen. Rotor wieder anbauen.

Sc

Sc

Sc

Sc

Schlauc

hlauc

hlauc

hlauc

hlauch einle

h einle

h einle

h einle

h einleg

g

g

g

gen

en

en

en

en

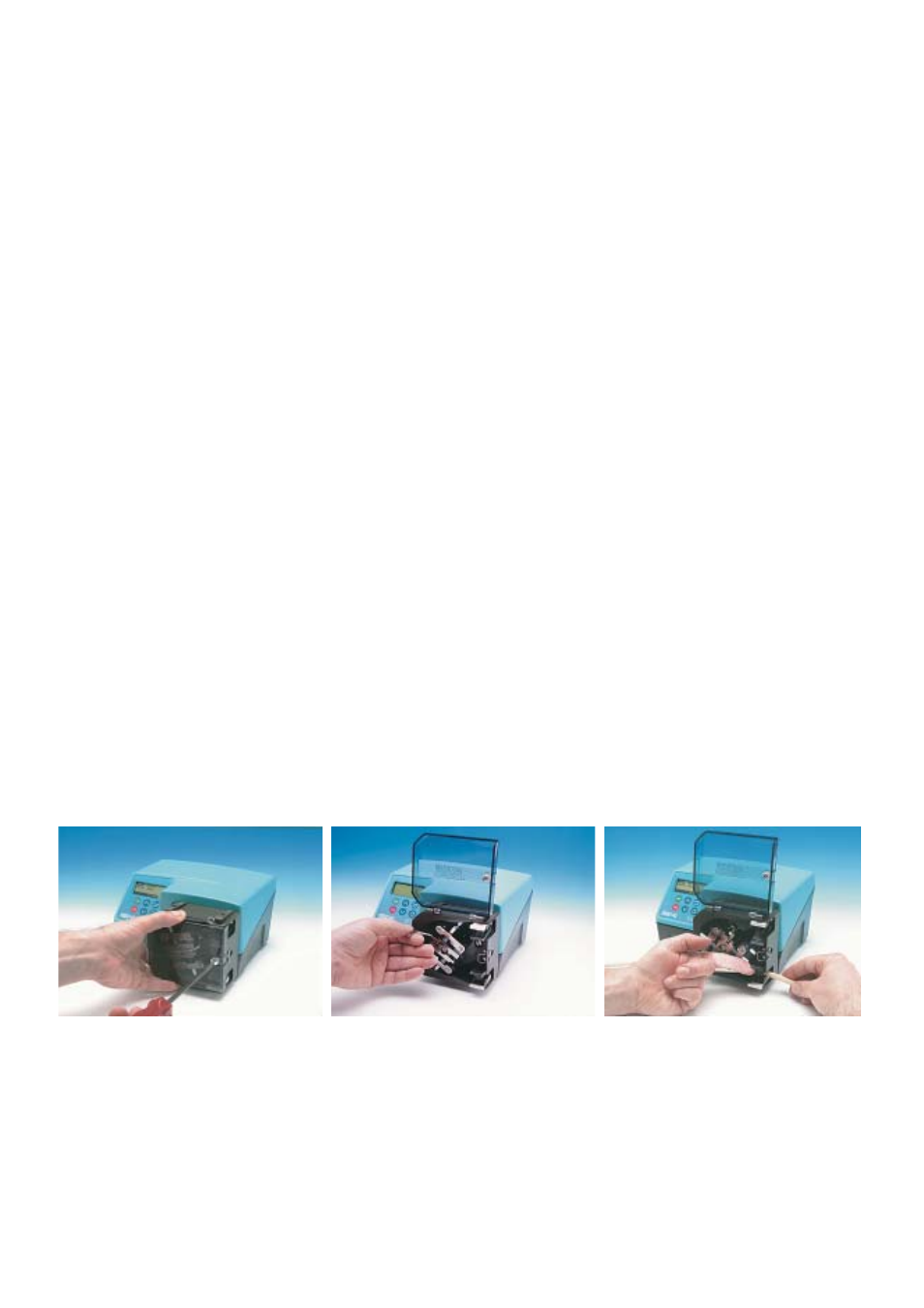

Die Netzversorgung ausschalten. Schutzvorrichtung des Pumpenkopfs mit einem Schlitzschraubendreher entriegeln
und öffnen.

Schlauch auswählen. Die Mindestlänge beträgt 240 mm. Ein Schlauchende in die Schlauchklemme einlegen.

Am Rotor befinden sich Schlauchführungsrollen, die den Schlauch während des Einlegens in den Pumpenkopf
einziehen. Rotor vorsichtig drehen, bis der Schlauch von den Schlauchführungen erfasst wird. Den Rotor weiter
drehen und den Schlauch zwischen Druckrollen und Führungsbahn einführen.
