20
Mikrokassetten-Pumpenköpfe 314MC und 318MC Mikrokassetten-Pumpenköpfe 314MC und 318MC Mikrokassetten-Pumpenköpfe 314MC und 318MC Mikrokassetten-Pumpenköpfe 314MC und 318MC Mikrokassetten-Pumpenköpfe 314MC und 318MC
Die Pumpenköpfe 314MC und 318MC nicht mit Drehzahlen über 110 min -1 betreiben.
Jeder Pumpenkopf verfügt über 5 Kanäle. Der konfektionierte Schlauch wird werksseitig in die abnehmbaren
Kassetten eingelegt. Der Pumpenkopf 314MC hat vier Druckrollen und ist für größere Fördermengen ausgelegt.
Der Pumpenkopf 318MC mit acht Druckrollen arbeitet präziser und pulsationsärmer.
Jede Kassette ist für alle 19 lieferbaren Schlauchgrößen geeignet. Benachbarte Kassetten können unterschiedliche
Schlauchausführungen oder -größen aufnehmen.
Neue Schläuche lassen sich problemlos in die Kassette einlegen. Die Kassetten werden auf einfache Weise über
einen Nockenhebel befestigt. Gleichzeitig wird der Andruck zwischen Druckrollen und Schlauch optimiert.
Mit Ergänzungspumpenköpfen sind bis insgesamt 10 Kanäle möglich. Die Ergänzungspumpenköpfe verfügen
über eine Bajonettkupplung zum schnellen Ein- und Ausbau.
Schlauchauswahl
Die im Watson-Marlow Katalog und im Internet veröffentliche “Chemische Beständigkeitsliste” zur
Schlauchauswahl gilt nur als Richtlinie. In Zweifelsfällen eine Schlauchmusterkarte anfordern und einen
Beständigkeitstest durchführen.
Mikr Mikr Mikr Mikr Mikrok ok ok ok okassetten-Pumpenk assetten-Pumpenk assetten-Pumpenk assetten-Pumpenk assetten-Pumpenköpf öpf öpf öpf öpfe montier e montier e montier e montier e montieren en en en en

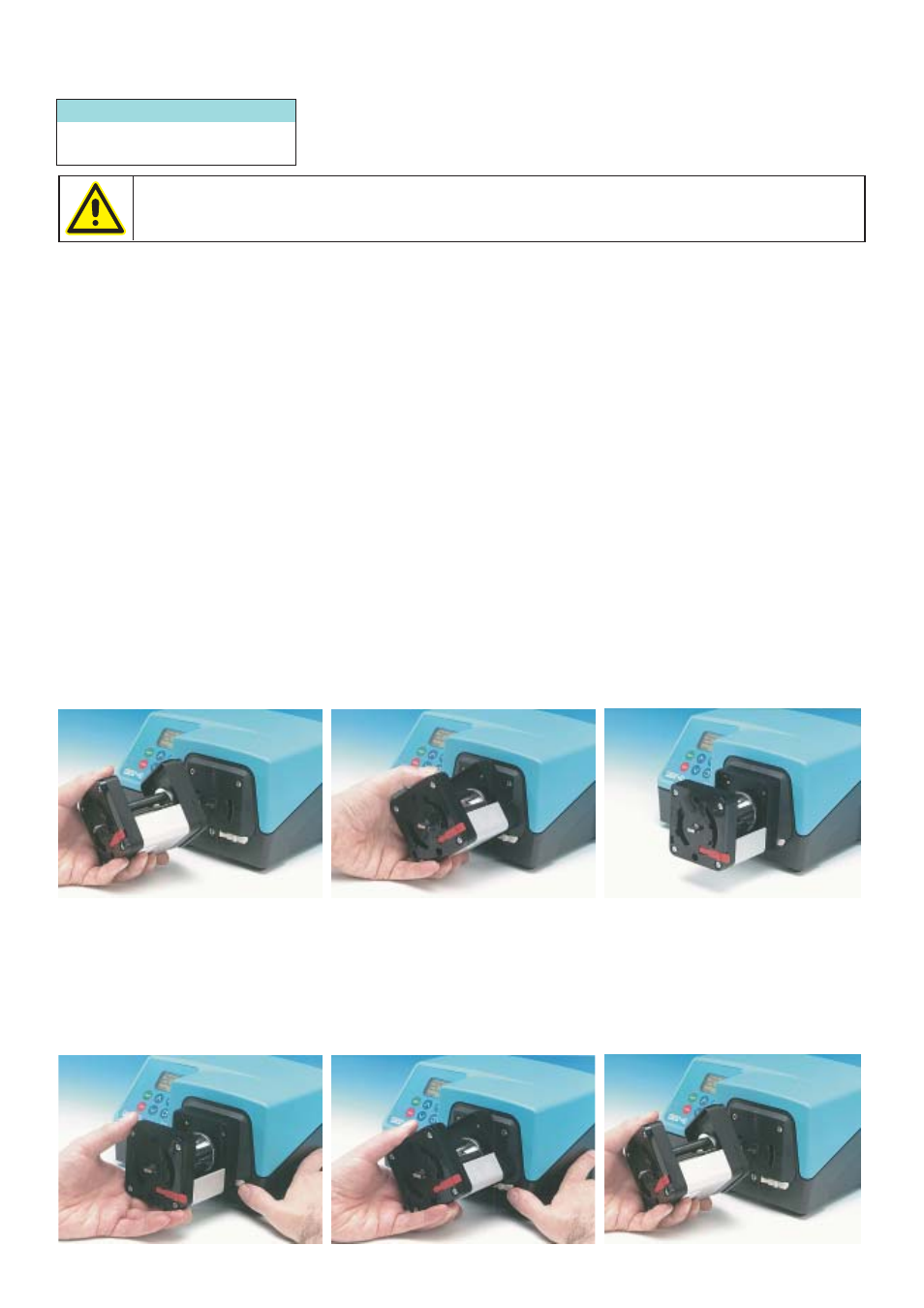

Die Pumpenköpfe 314MC und 318MC benötigen zur Verbindung mit dem Antrieb 323 eine Grundplatte.
Die Antriebswelle der Pumpe in den Antriebsschlitz des Pumpenkopfs einführen. Den Pumpenkopf so ausrichten,
dass die Bajonettkupplung in die Grundplatte greift. Pumpenkopf bis zum Einrasten in senkrechter Stellung
drehen.
Mikr Mikr Mikr Mikr Mikrok ok ok ok okassetten-Pumpenk assetten-Pumpenk assetten-Pumpenk assetten-Pumpenk assetten-Pumpenköpf öpf öpf öpf öpfe entnehmen e entnehmen e entnehmen e entnehmen e entnehmen
Verriegelungshebel nach hinten drücken und den Pumpenkopf so weit gegen den Uhrzeigersinn drehen, bis er
von der Grundplatte abgenommen werden kann.
323S 323U 323Du
400 400 400
