Eneo DLR-2104/3.0TBV Benutzerhandbuch
Seite 48
Betriebsanleitung
40
PTZ

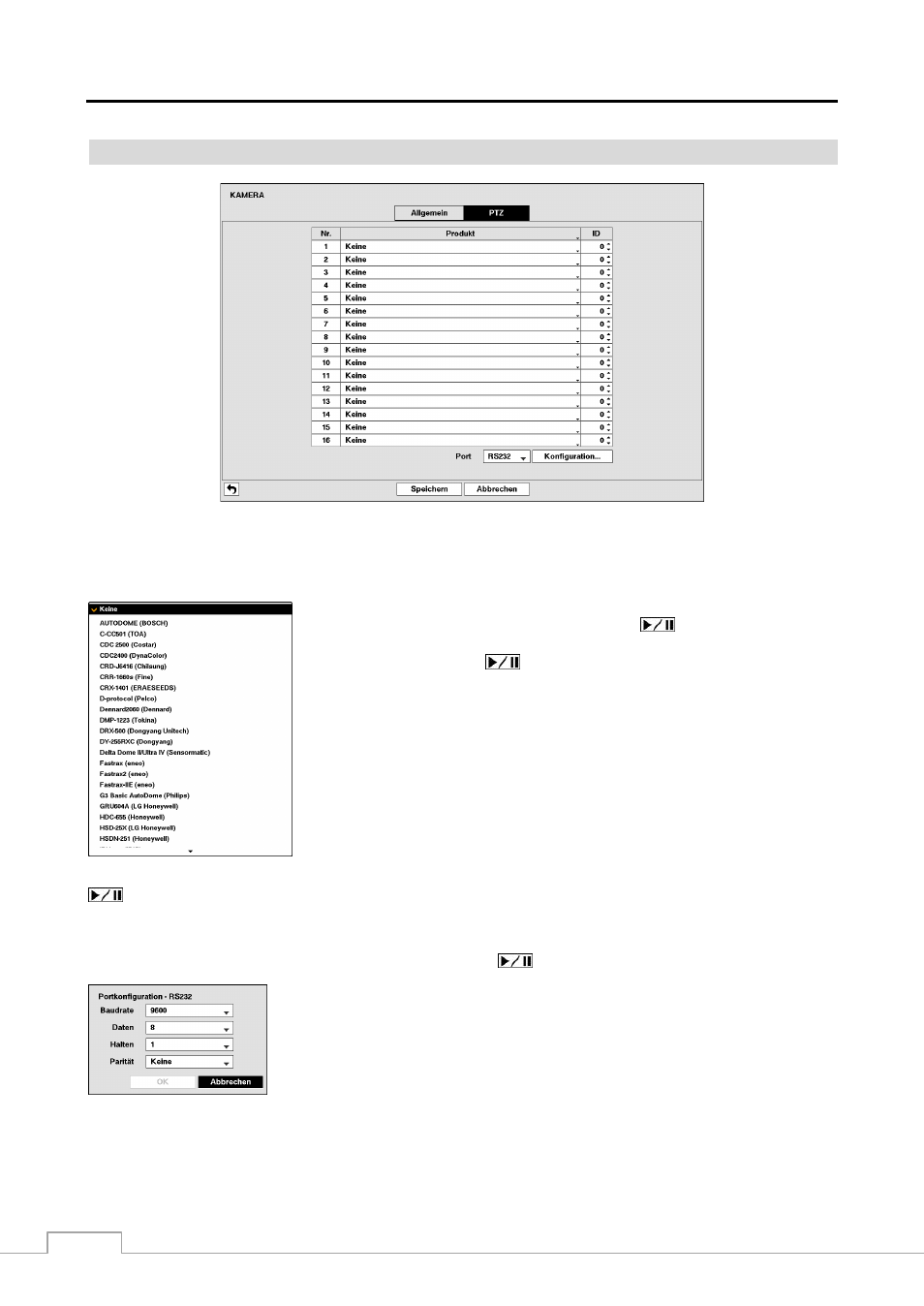

Abbildung 23 : Bildschirm „Kamera – PTZ“
HINWEIS: Sie können die Einstellungen PTZ-Geräte nur konfigurieren, wenn der PTZ-Anschluss als RS232
oder RS485 konfiguriert ist.
Markieren Sie das Feld in der Spalte Produkt, das Sie für die PTZ-Kamera
konfigurieren möchten, und drücken Sie die Taste
. Es wird eine Liste mit
PTZ-Geräten angezeigt. Wählen Sie aus der Liste die entsprechende Kamera aus,
und drücken Sie die Taste
. Sie müssen die Kamera an den RS232- oder
RS-485-Anschluss auf der Rückseite des DVR anschließen. Beachten Sie dazu
die Anweisungen des Kameraherstellers.
Sie können jeder Kamera eine ID zuweisen, indem Sie das Feld unter der Überschrift ID markieren und die Taste
drücken. Zum Ändern der Nummer markieren Sie diese und verwenden die Pfeil-nach-oben- bzw.
Pfeil-nach-unten-Taste, um den Wert zu erhöhen bzw. zu verringern. Für die PTZ-ID-Nummern stehen Werte von
0 bis 256 zur Verfügung.
Markieren Sie das Feld Konfiguration…, und drücken Sie die Taste
. Der Bildschirm Portkonfiguration wird angezeigt.
Konfigurieren Sie die Porteinstellungen gemäß der Anweisungen des Herstellers der
PTZ-Kamera.
