HEIDENHAIN

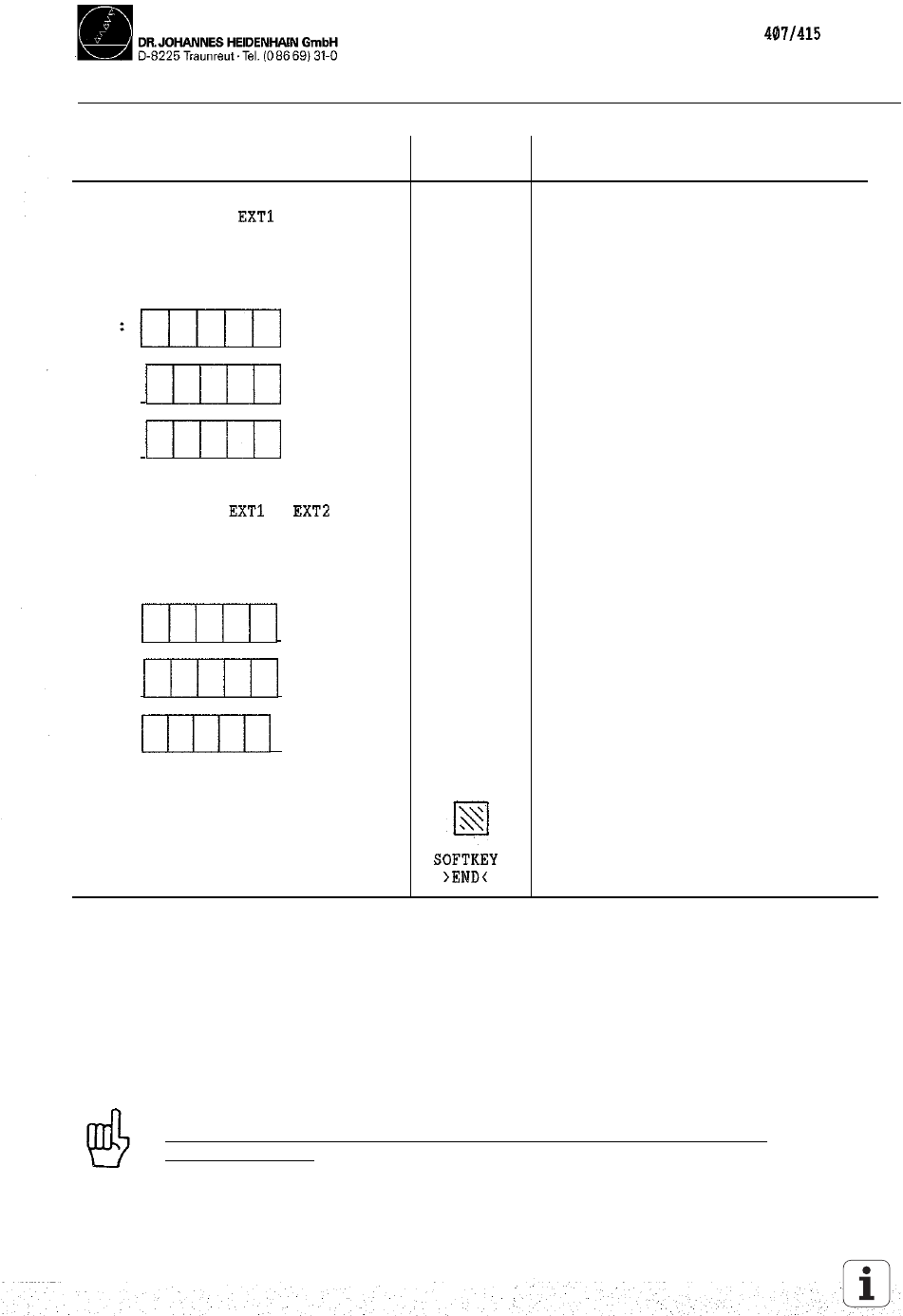

SERVICEANLEITUNG TNC
Blatt 92
Kundendienst
Dialoganzeige TNC
BETRIEBSART
ME FE1 FEZ EXT2
0 0 0 0 0
BAUD-RATE
F E
EXT 1:
EXT 2:
BETRIEBSART
ME FE1 FE2
0 0 0 0 0
BAUD-RATE
FE : BAUD
EXT 1: BAUD
EXT 2: BALJD
ZUWEISUNG
EINSPEICHERN 0 RS232 0 RS422
PROGRAMMTEST 0 RS232 0 RS422
PROGRAMMLAUF 0 RS232 0 RS422
Tasten
betätigen
Bemerkungen
Betriebsart der Schnittstelle
RS 232 ankreuzen
Baud-Rate der Schnittstelle
RS 232 notieren
Betriebsart der Schnittstelle
RS 422 ankreuzen
Baud-Raten der Schnittstelle
RS 422 notieren
Zuweisung der Schnittstellen
zu den Betriebsarten ankreuzen
19.1.6 Kennzeichnung der Anschlußkabel:
Sollten die Anschlußkabel unvollständig oder gar nicht beschriftet sein, so
müssen diese gekennzeichnet werden, um nach dem Austausch der LOGIKEINHEIT
oder einer anderen Baugruppe wieder die richtige Steckverbindung herstellen
zu können.
Steckerbelegung siehe Kapitel 5.
A C H T U N G !
Ein Vertauschen der Anschlußkabel kann die Zerstörung des Gerätes
zur Folge haben.
