HEIDENHAIN
DR
SERVICEANLEITUNG TNC
Blatt 100
Kundendienst

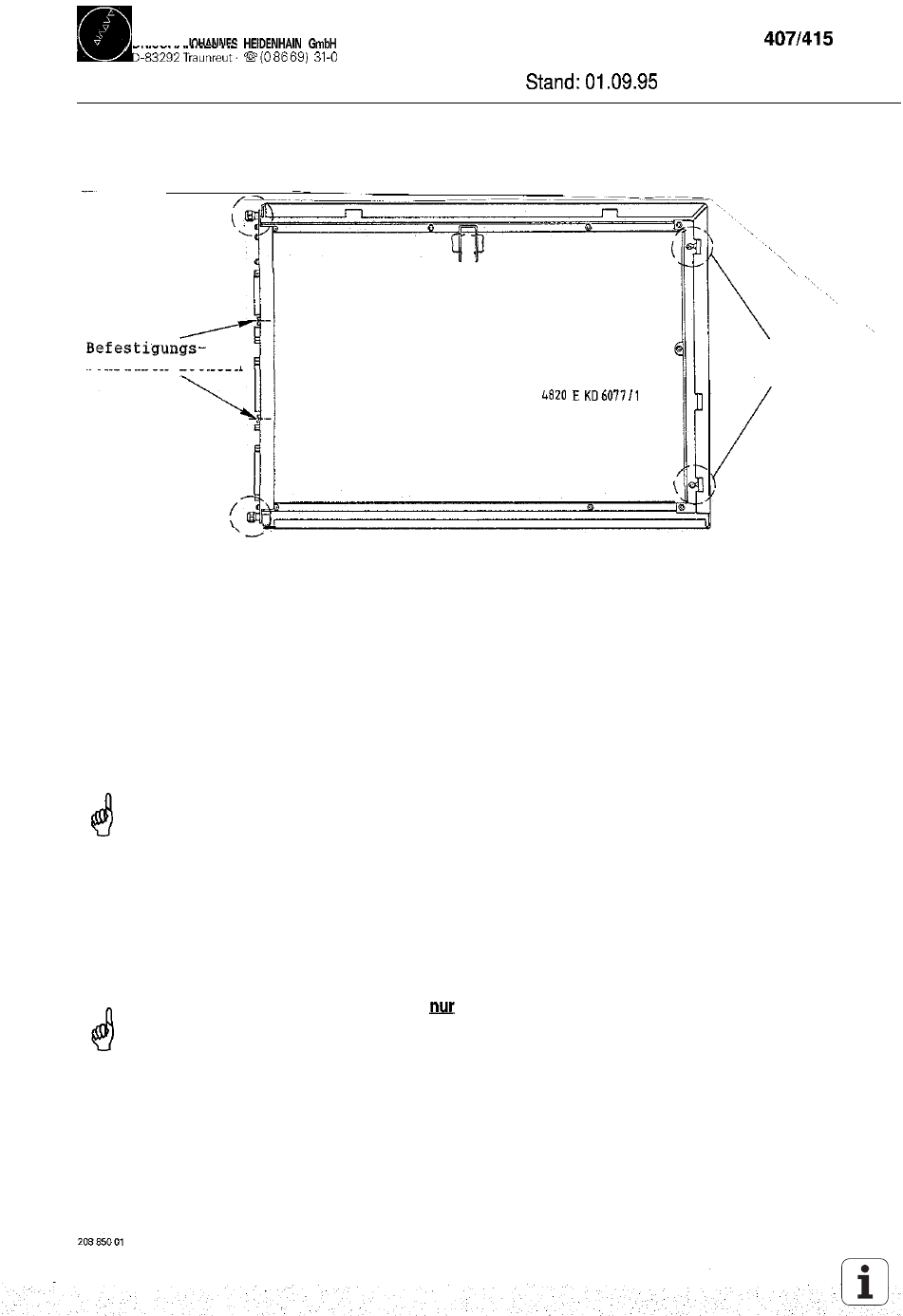

e) Befestigungsschrauben
lockern bzw. lösen
Rändelschraube
lösen
schrauben lockern
Befestigungs-
schrauben lockern
Rändelschraube
lösen
f)
PLC- und GRAPHIK-Platine nach oben herausnehmen. Neue Platine einsetzen.
19.5.3 Einbau der PLC- und GRAPHIK-Platine
Der Einbau der PLC- und GRAHPIK-Platine erfolgt in umgekehrter Reihenfolge wie der Ausbau
a) PLC- und GRAPHIK-Platine einbauen und befestigen
b) Steck- und Klemmverbindungen herstellen
Achten Sie darauf, daß dabei keine Verbindungen vertauscht werden!
c) LOGIKEINHEIT zusammenklappen und Klammer schließen.
d) Hauptschalter einschalten.
e) Offset-Abgleich mit Schlüsselzahl (siehe Kap. 16.5) durchführen
Austausch beendet
Achtung!
Versenden oder lagern Sie die Platinen
in der gegen statische Aufladung geschützten
Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
