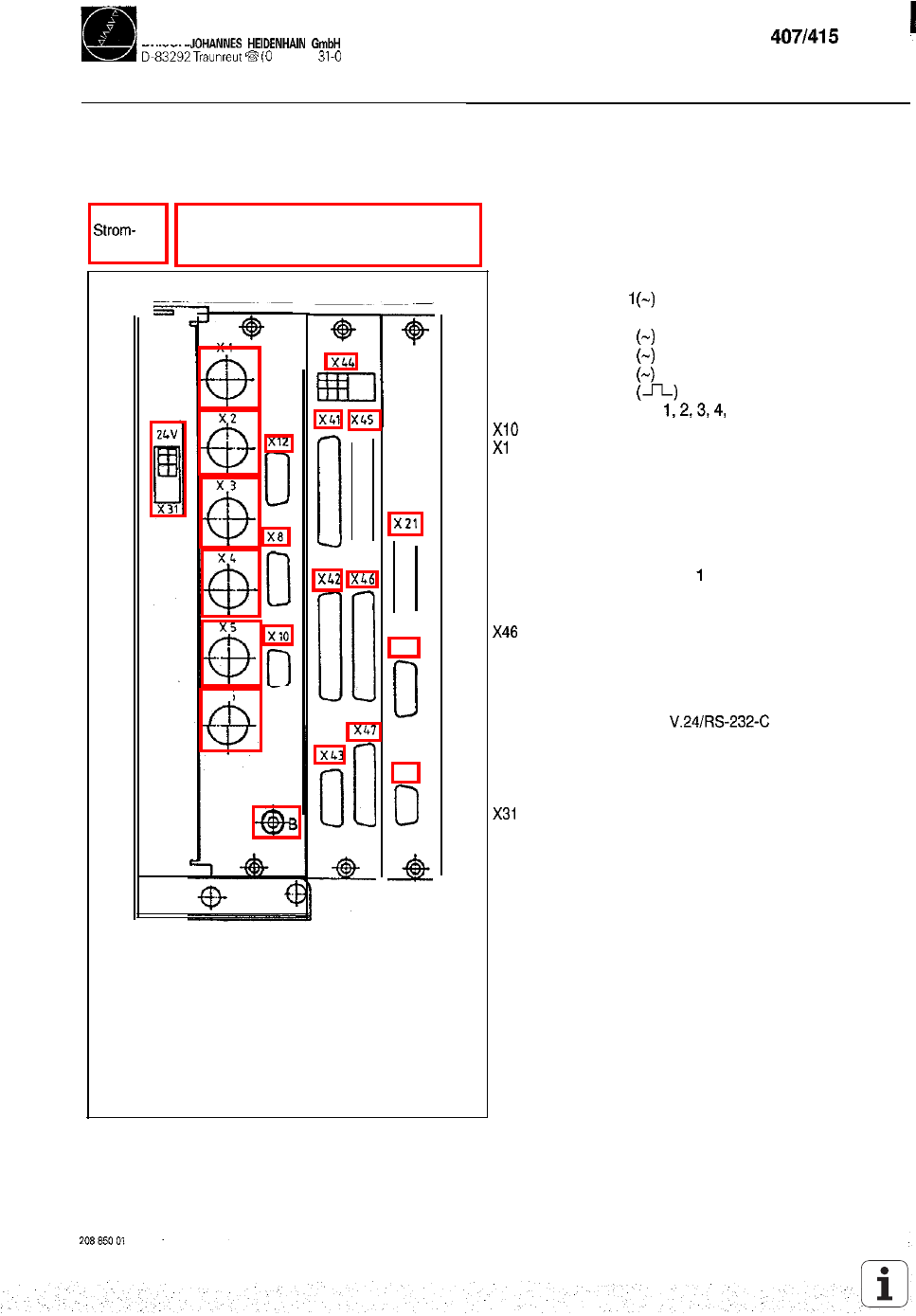

5.1.2 Steckerbezeichnung an der LE 415
Regelkreis- PLC-und Rechner-
versorgung Platine Grafik-Platine Platine
X6
x22
x23
Regelkreis-Platine
XI = Meßsystem
X2 = Meßsystem 2 (-)
X3 = Meßsystem 3
X4 = Meßsystem 4
X5 = Meßsystem 5
X6 = Meßsystem 6
X8 = Sollwert-Ausgang
5, S
= Referenzimpulssperre
2 = Tastsystem
B = Betriebserde
PLC-und Grafik-Platine
X41 = PLC-Ausgang
X42 = PLC-Eingang
X43 = Bildschirm-Einheit (BC IO)
X44 = Stromversorgung 24 V für PLC
X45 = TNC-Bedienfeld (TE)
= Maschinen-Bedienfeld
X47 = PLC-Leistungsplatine (PL) oder
PLC-Analog-PLatine (PA)
Rechner-Platine
X21 = Datenschnittstelle
X22 = Datenschnittstelle RS-422
X23 = Handradschnittstelle (seriell)
Stromversorgung
= Stromversorgung 24V für LE
