SERVICEANLEITUNG TNC
Blatt 4 8 . 1
HEIDENHAIN
DR JOHANNES GmbH
D-8225
Kundendienst
BC 110 Id.Nr. 254 740 01
Bleibt bei eingeschalteter Maschine der Bildschirm dunkel, so ist die Spannungs-
versorgung (Netz) an der Bildschirmeinheit überprüfen.
Die Steuersignale für den Bildschirm können nur mit einem Oszilloskop überprüft
werden.
Die nachfolgenden Diagramme sind bei angeschlossener BILDSCHIRM-EINHEIT aufge-
nommen.
Die Farbsignale R-analog, G-analog und B-analog können auch andere
Formen aufweisen (abhängig vom Maschinenparametern und dargestellten Bild).
Steckerbelegung siehe Kapitel 5.1.6 und 5.4.

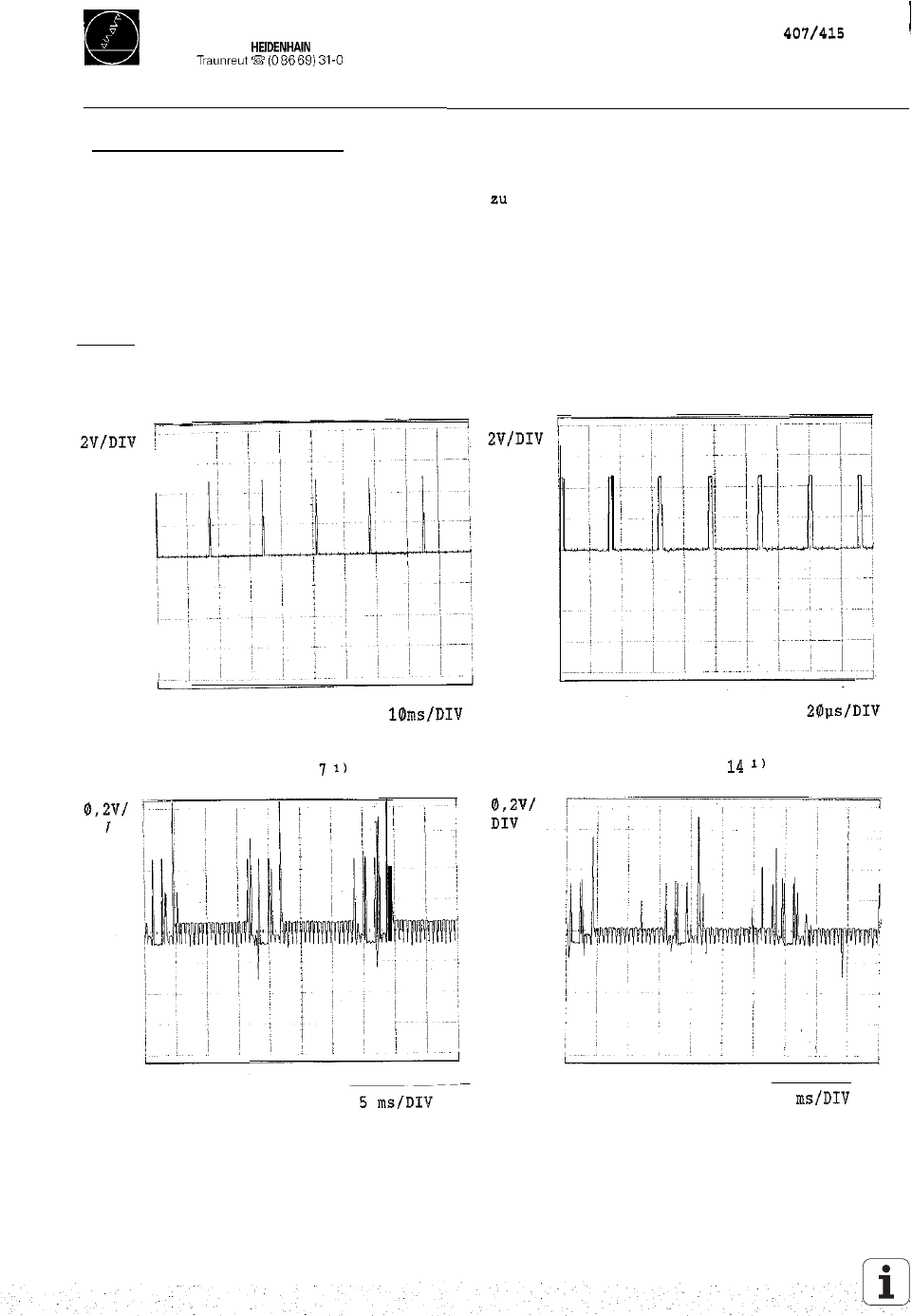

Diagramme
V-Sync PIN 9 H-Sync PIN 10
G-analog PIN
R-analog PIN
DIV
5
