SERVICEANLEITUNG TNC
Blatt 102
Kundendienst
Stand: 01.09.95

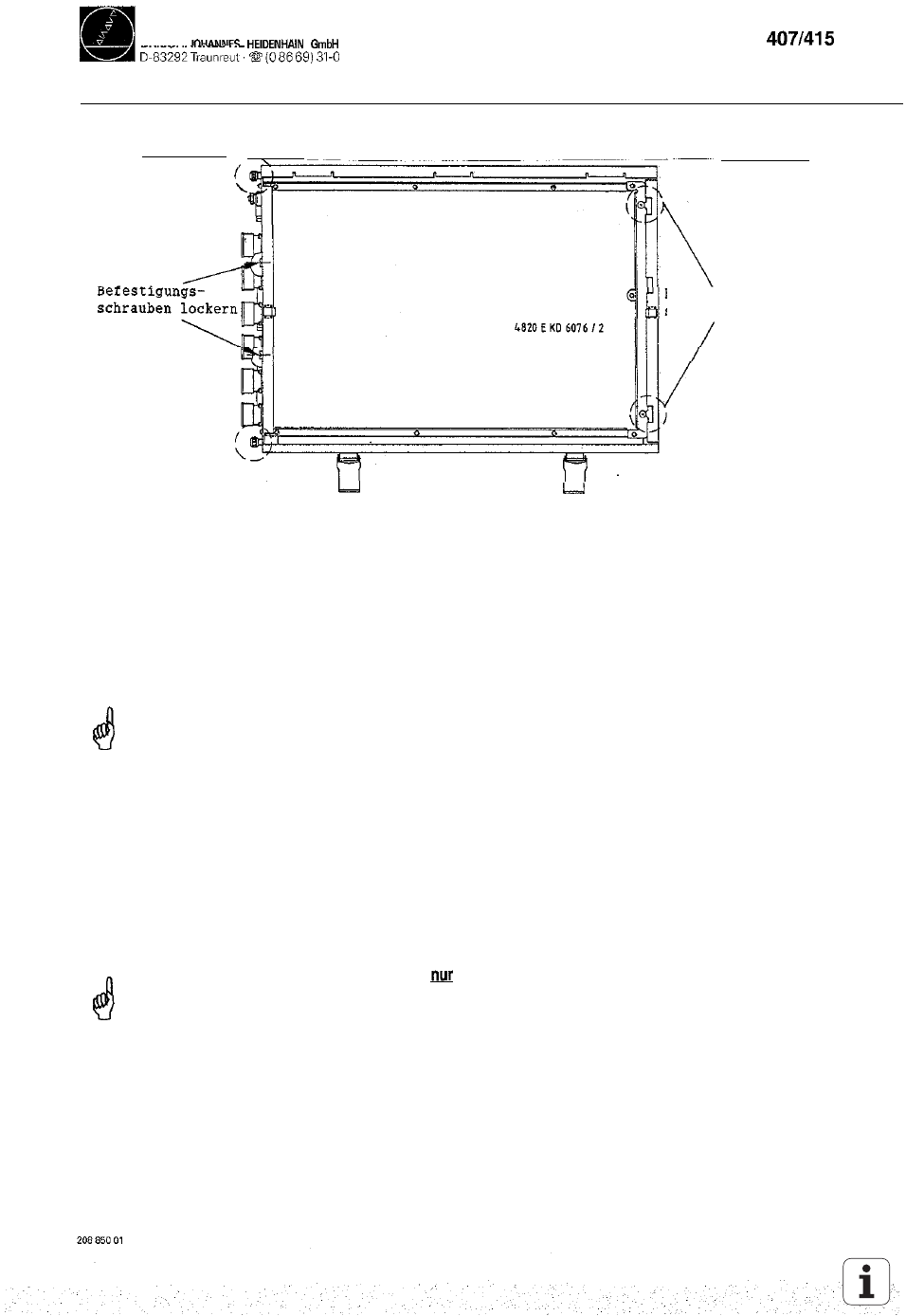

e) Befestigungsschrauben lockern bzw. lösen
Rändelschraube
lösen
Befestigungs-
schrauben lockern
Rändelschraube
lösen
f) RECHNER-Platine nach oben herausnehmen, unter Umständen EPROMs austauschen
(siehe Kapitel 19.9). Neue Platine einsetzen.
19.6.3 Einbau der RECHNER-Platine
Der Einbau der RECHNER-Platine erfolgt in umgekehrter Reihenfolge wie der Ausbau
a) RECHNER-Platine einbauen und befestigen
b) Steckverbindungen hersteilen
Achten Sie darauf, daß dabei keine Verbindungen vertauscht werden!
c) LOGIKEINHEIT zusammenklappen und Klammer schließen
d) Hauptschalter einschalten.
e) Maschinen-Daten (Maschinen-Parameter, PLC-Programm und Korrekturwert-Liste),
die vor dem Austausch gesichert wurden, wieder einlesen.
eingeben.
g) Offset-Abgleich mit Schlüsselzahl (siehe Kap. 16.5) durchführen
Austausch beendet
Achtung!
Versenden oder lagern Sie die Platinen
in der gegen statische Aufladung geschützten
Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
