HEIDENHAIN
SERVICEANLEITUNG TNC 4071415
Blatt 97
MOS-Schutz, Software und Kabelkennzeichnung (siehe Kapitel 19.1)

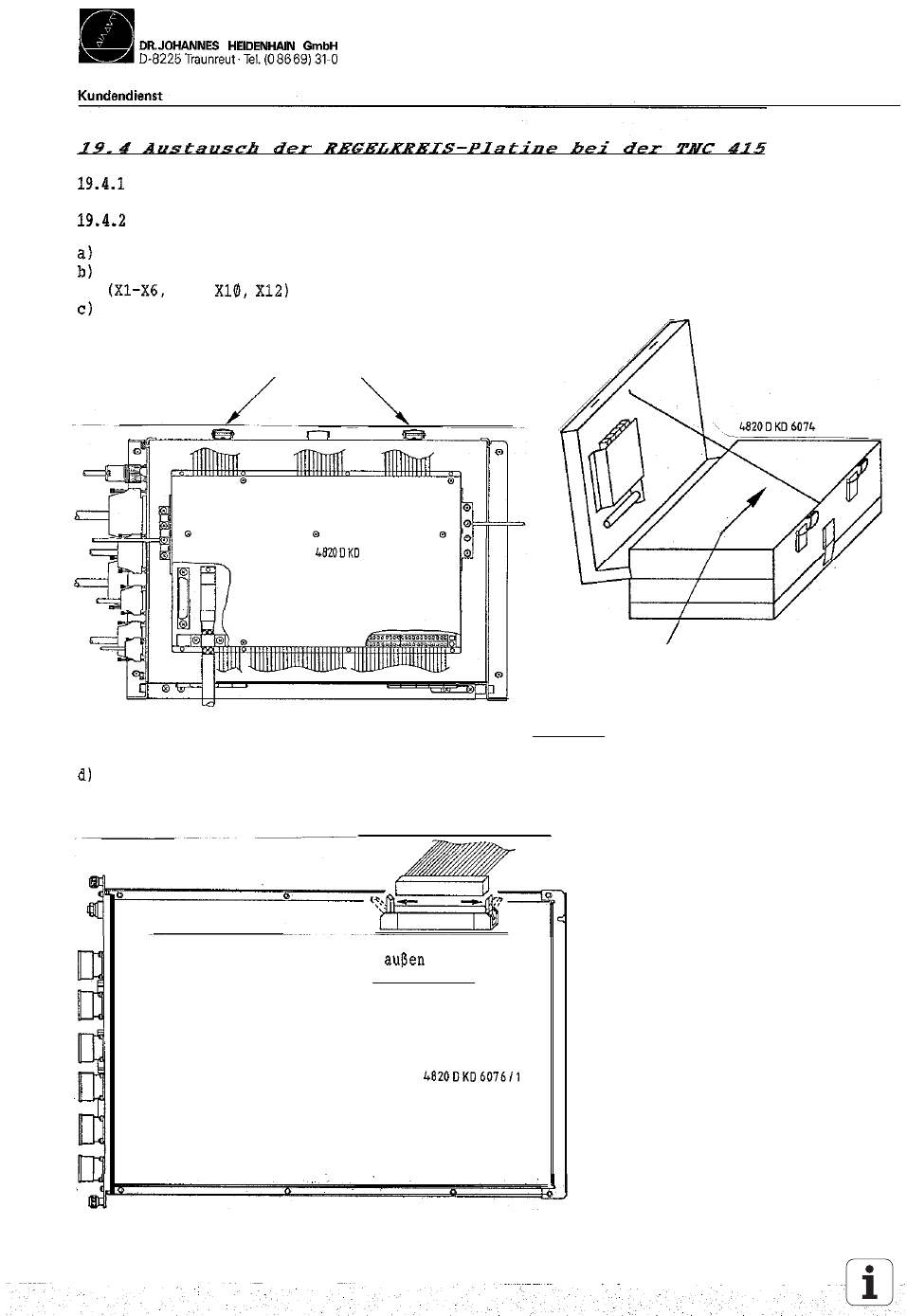

Ausbau der REGELKREIS-Platine
Hauptschalter an der Maschine ausschalten
Steck- und Klemmverbindungen an der REGELKREIS-Platine
X8,
lösen.
Steckerbelegung siehe Kapitel 5
Klammern öffnen und LOGIKEINHEIT aufklappen
Klammern öffnen
6075
Interne Steckverbinder lösen
Verriegelungshebel nach
drücken
(Pfostenverbinder wird automatisch
herausgedrückt)
REGELKREIS-Platine TNC 415
