13

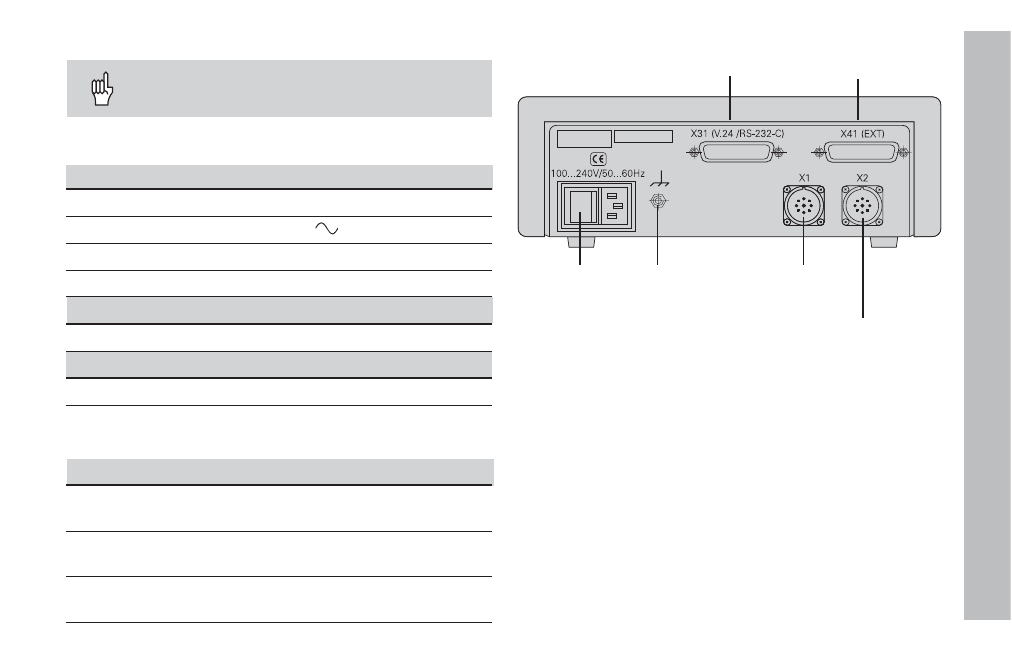

Gehäuse-Rückseite,
Zubehör
Gehäuse-Rückseite
Die Schnittstellen X1, X2, X31 und X41 erfüllen die
„Sichere Trennung vom Netz“ nach EN 50 178!
Messgerät-Eingang X1/X2
HEIDENHAIN-Flanschdose 9-polig
Eingangssignale 11 µA
SS
Maximale Länge des Anschlusskabels 30 m
Maximale Eingangsfrequenz 100 kHz
Datenschnittstelle V.24/RS-232-C (X31)
25-poliger Sub-D-Anschluss (Buchse)
Schalteingänge/Schaltausgänge EXT (X41)
25-poliger Sub-D-Anschluss (Stift)
Zubehör
Steckverbinder
Stecker (Buchse)
25-polig für Sub-D-Anschluss X41
Id.-Nr. 249 154-ZY
Stecker (Stift)
25-polig für Sub-D-Anschluss X31
Id.-Nr. 245 739-ZY
Datenübertragungskabel 3 m, 25-polig für Sub-D-Anschluss
komplett
X31, Id.-Nr. 274 545-01
Netzschalter Erdungs-
anschluss
Eingang X1 für ein
HEIDENHAIN-
Längenmessgerät 11 µA
SS
Datenschnittstelle Sub-D-
Anschluss
Eingang X2 für ein
HEIDENHAIN-
Längenmessgerät 11 µA
SS
