41
Datenschnittstelle
V
.24/RS-232-C
(X31)
Baud-Rate
Messwertausgabe mit CTRL B
Wird von der Messwertanzeige über die V.24/RS-232-C-
Schnittstelle das Controllzeichen STX (CTRL B) empfangen,
wird der auf diesen Zeitpunkt bezogene Messwert über die
Schnittstelle ausgegeben. CTRL B wird über die Leitung RXT
der Schnittstelle empfangen und die Messwerte über die
Leitung TXD ausgegeben.
Die Messwerte können von einem Terminal-Programm (z.B.
Hyperterminal, im Lieferumfang von Windows® enthalten)
empfangen und gespeichert werden.
Das Basic-Programm rechts zeigt den grundsätzlichen Aufbau
eines Programms für die Messwertausgabe.
Charakteristische Zeiten bei der Messwert-Ausgabe
Vorgang Zeit
Einspeicherverzögerung t
1
£ 1 ms
Messwert-Ausgabe nach t
2
£ 50 ms
Regenerationszeit t
3
³ 0
Die Zeit erhöht sich, wenn Funktionen aktiv sind
(z.B. Messreihe mit Differenzwert-Anzeige)..
Dauer der Messwertübertragung
t
D
= [s]

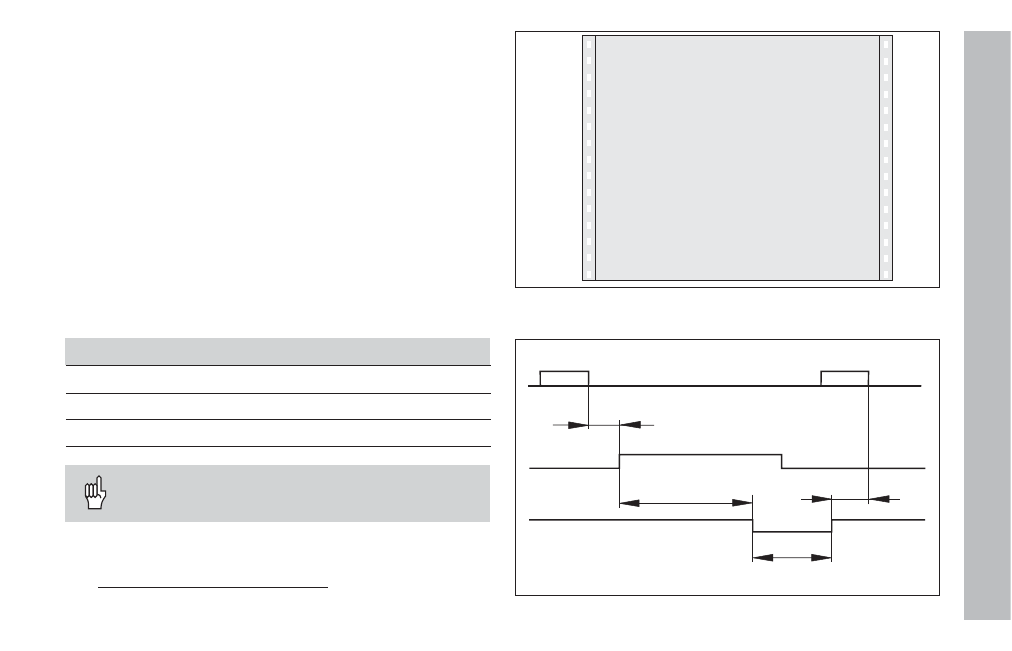

Signallaufzeiten bei Messwert-Ausgabe nach „Ctrl B“
BASIC-Programm zur Messwert-Ausgabe über „Ctrl B“
10 L%=18
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • Anzahl der Leerzeilen)
