Klassieren
Beim Klassieren vergleicht die Anzeige den angezeigten
Wert mit einer oberen und einer unteren „Klassiergrenze“.
Den Klassierbetrieb schalten Sie über den Betriebsparameter
P17 ein oder aus.
Klassiergrenzen eingeben
Klassiergrenzen geben Sie in die Betriebsparameter
P18 und
P19 ein (siehe „Betriebsparameter“).
Klassiersignale
Leuchtfelder am Display und Schaltausgänge am Sub-D-
Anschluß EXT (X41, siehe dort) klassieren den Anzeigewert.
Anzeige Bedeutung
= Messwert liegt innerhalb der Klassiergrenzen
< Messwert ist kleiner als die untere Klassiergrenze
> Messwert ist größer als die obere Klassiergrenze
Betriebsparameter für das Klassieren
P17 KLASS
Klassieren EIN/AUS
P18 U.KLASS
Untere Klassiergrenze
P19 O.KLASS
Obere Klassiergrenze
Klassieren

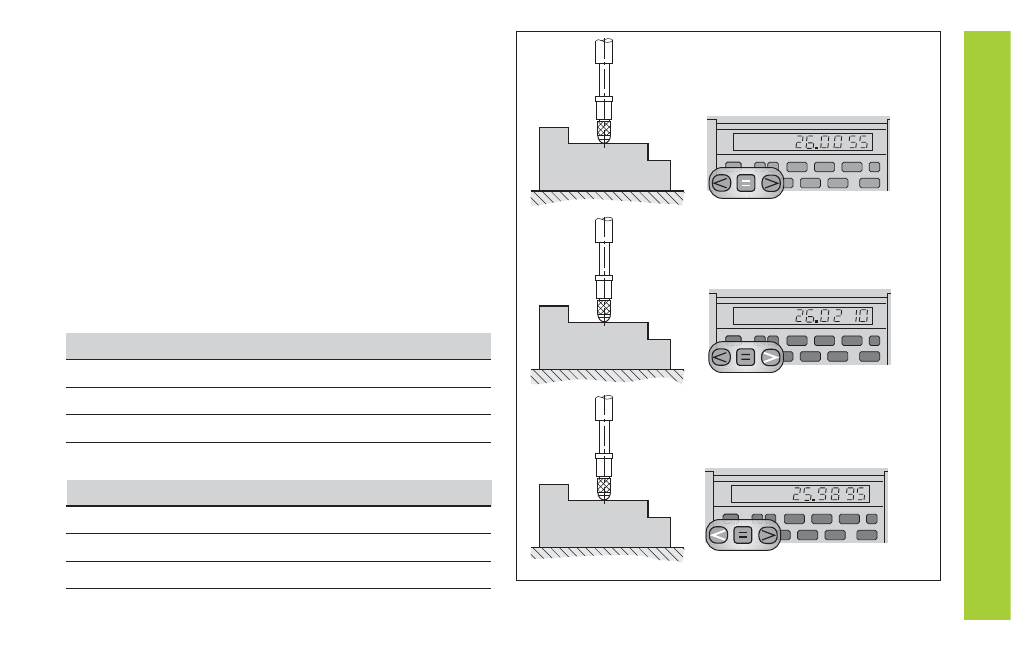

Beispiel: Obere Klassiergrenze = 26,02 mm
Untere Klassiergrenze = 26,00 mm
Ausschuss
gut
Nacharbeit
