Baud-Rate
Messwert ausgeben nach Signal am Eingang „Kontakt“
oder „Impuls“
Um die Messwert-Ausgabe über die Schnittstelle EXT (X41)
zu starten, haben Sie zwei Möglichkeiten:
ä Legen Sie den Eingang „Kontakt“ (Pin 23 an X41) auf 0 V,
z.B. durch einen einfachen Schalter (Schließer).
oder
ä Legen Sie den Eingang „Impuls“ (Pin 22 an X41) auf 0 V,
z.B. durch Ansteuerung mit einem TTL-Baustein
(z.B. SN74LSxx).
Charakteristische Zeiten bei der Messwert-Ausgabe
Vorgang Zeit
Mindestdauer des Signals „Kontakt“ t
e
³ 7 ms
Mindestdauer des Signals „Impuls“ t
e
³ 1.5 µs
Einspeicherverzögerung nach „Kontakt“ t
1
£ 5 ms
Einspeicherverzögerung nach „Impuls“ t
1
£ 1 µs
Messwert-Ausgabe nach t
2
£ 50 ms
Regenerationszeit t
3
³ 0
Dauer der Messwertübertragung
t
D
= [s]

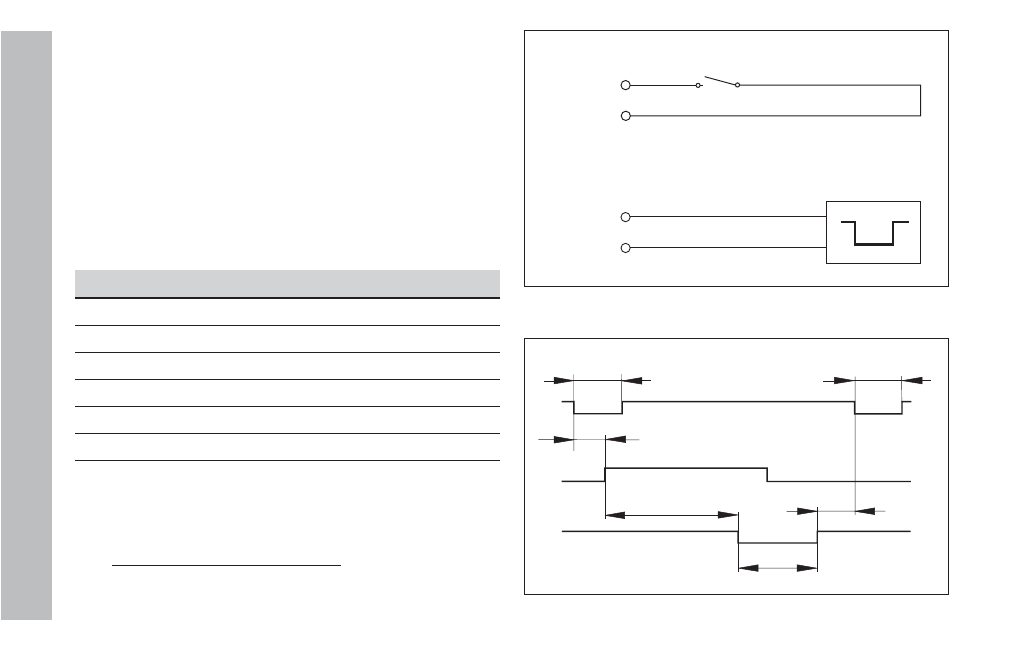

Ansteuerung der Eingänge „Kontakt“ und „Impuls“ am
Sub-D-Anschluss EXT (X41)
Signallaufzeiten bei Messwert-Ausgabe nach „Impuls“ oder
„Kontakt“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • Anzahl der Leerzeilen)
Datenschnittstelle
V
.24/RS-232-C
(X31)
