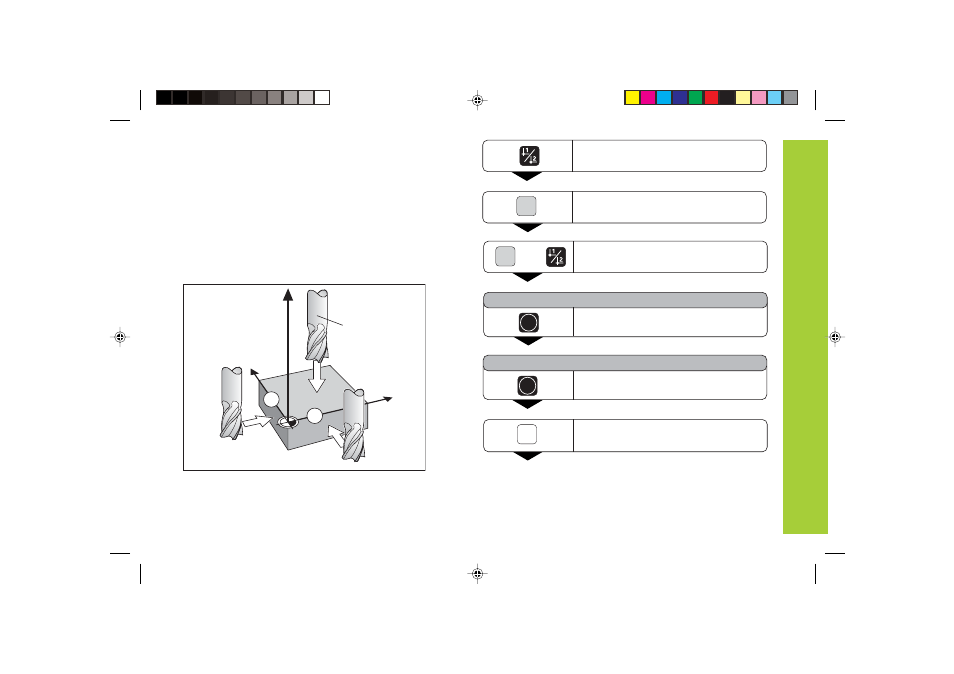

Bezugspunkt-Setzen
Bezugspunkt-Nummer wählen (siehe
Seite 10).
Sonderfunktion wählen.
SPEC
FCT
A N T . K A N T E
ENT
Antasten Kante übernehmen.
X
ggf. X-Achse wählen. SET leuchtet.
Status-Anzeige ❘<- blinkt.
Antastfunktion wählen.
A N T A S T F K T .
ENT
Antastfunktion übernehmen.
SPEC
FCT
oder
Y
X
2
1
Z
R=5mm
Bezugspunkt-Setzen mit dem Werkzeug
Beispiel:
Bearbeitungsebene
X / Y
Werkzeug-Achse
Z
Werkzeug-Radius
R = 5 mm
Achsfolge beim
X Y Z
Setzen der Bezugs-
punkte
