HEIDENHAIN ND 720 v.3 - Handbuch (Seite 47)

47
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS

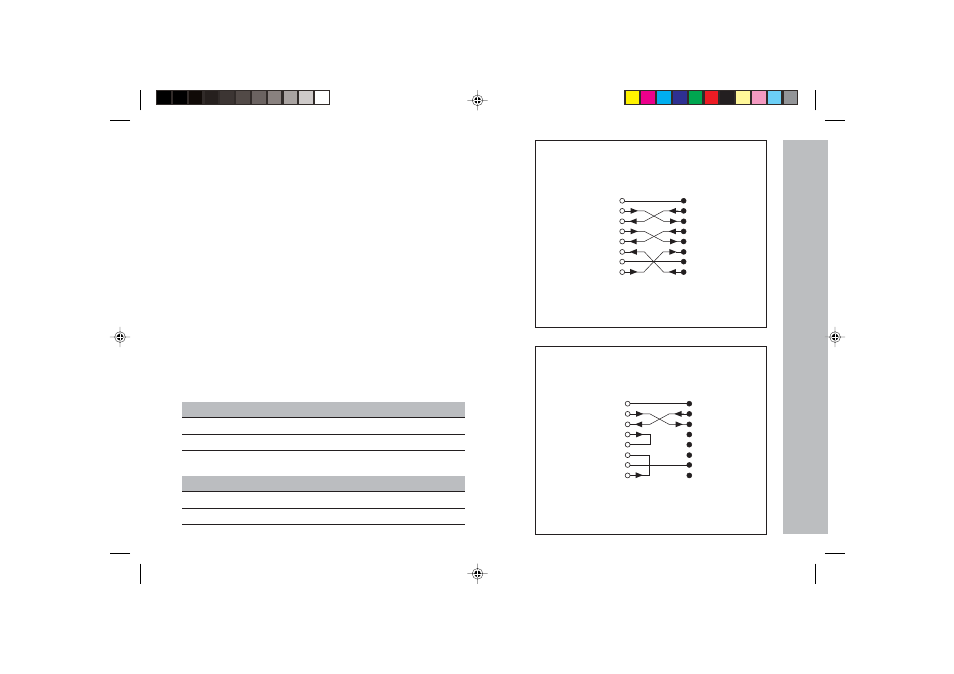

Vereinfachte Verdrahtung
Vollständige Verdrahtung
Datenschnittstelle V.24/RS-232-C
Am Stecker X10 steht zusätzlich zum Kantentaster-Anschluß eine
Datenschnittstelle V.24/RS-232-C zur Verfügung.
An die Datenschnittstelle der Positionsanzeige ND kann für die
Messwert- oder Programmausgabe ein Drucker oder ein PC
angeschlossen werden.
Die Datenschnittstelle ist fest auf folgendes Datenformat eingestellt:
1 Startbit
7 Datenbits
Even Parity Bit
2 Stop-Bits
Die Baudrate ist mit Parameter P50 einstellbar.
Für den Anschluss der Peripheriegeräte ist der Einsatz eines Kabels mit
voller Verdrahtung (Bild rechts oben) oder mit einfacher Verdrahtung
(Bild rechts unten) möglich.
Datenschnittstelle
V
.24/RS-232-C
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Pegel für TXD und RXD
Logik-Pegel Spannungspegel
„1” – 3V bis – 15V
„0” + 3V bis +15V
Pegel für RTS, CTS, DSR und DTR
Logik-Pegel Spannungspegel
„1” + 3V bis +15V
„0” – 3V bis – 15V
ND X10
ND X10
