HEIDENHAIN ND 720 v.3 - Handbuch (Seite 49)

49
Verzögerungszeiten bei Datenausgabe
Dauer des Einspeichersignals
t
e
³ 4 µs
Einspeicherverzögerung t
1 £ 4,5 ms
Datenausgabe nach t 2 £ 50 ms
Regenerationszeit t
3
³ 0
Zeitdauer für Datenausgabe [s]:
209 • Zahl der Achsen + 11 • Zahl der Leerzeilen
t
D
=
Baudrate
Messwertausgabe durch Antasten
Mit Parameter P96 kann die Messwertausgabe durch Antasten mit
dem Kantentaster KT freigegeben werden.
Der Kantentaster wird an den Sub-D-Anschluss X10 angeschlossen.
Bei jedem „Antasten Kante” werden die Kanten-Position der
angewählten Achse und die Ist-Positionen der anderen Achsen über
die Leitung TXD der V.24/RS-232-C-Schnittstelle ausgegeben.
Bei jedem „Antasten Mitte” werden der berechnete Mittelpunkt in
der angewählten Achse und die Ist-Positionen der anderen Achsen
ausgegeben.
Die Messwertausgabe mit CTRL B ist bei aktiver Antast-Funktion
gesperrt.

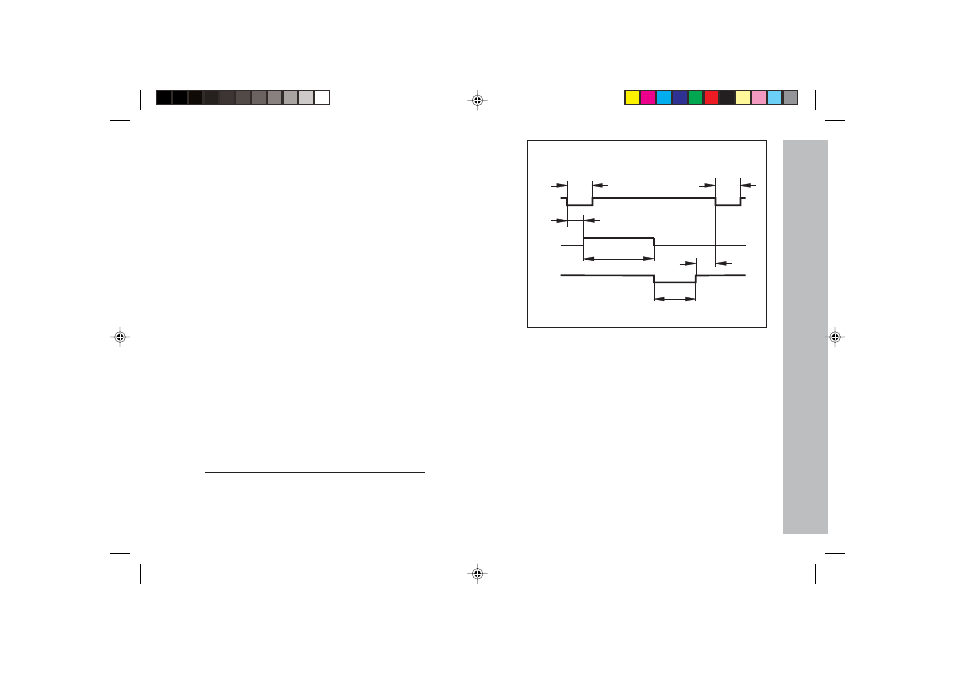

Nächstmögliches Signal zur Messwertausgabe t E = t 1 + t 2 + t D + t 3 [s]
t2
t1
t3
tD
te te
Messwertausgabe
* 1,08
