Lochkreis/Lochkreissegment
Mit der Positionsanzeige ND können Lochkreise bzw. Lochkreis-
segmente schnell und einfach hergestellt werden. Die einzugebenden
Werte werden über die Hinweiszeile angefordert.
Jede Bohrung kann durch Fahren auf Null positioniert werden.
Dazu sind folgende Werte einzugeben:
Anzahl der Bohrungen (max. 999)
Kreismittelpunkt
Kreisradius
Startwinkel für erste Bohrung
Winkelschritt zwischen den Bohrungen (nur für Lochkreis-Segment)
Bohrtiefe
Beispiel:
Anzahl der Bohrungen
8
Koordinaten des Mittelpunkts
X = 50 mm
Y = 50 mm
Lochkreis-Radius
20 mm
Startwinkel
30 Grad
Bohrtiefe
Z = 5 mm

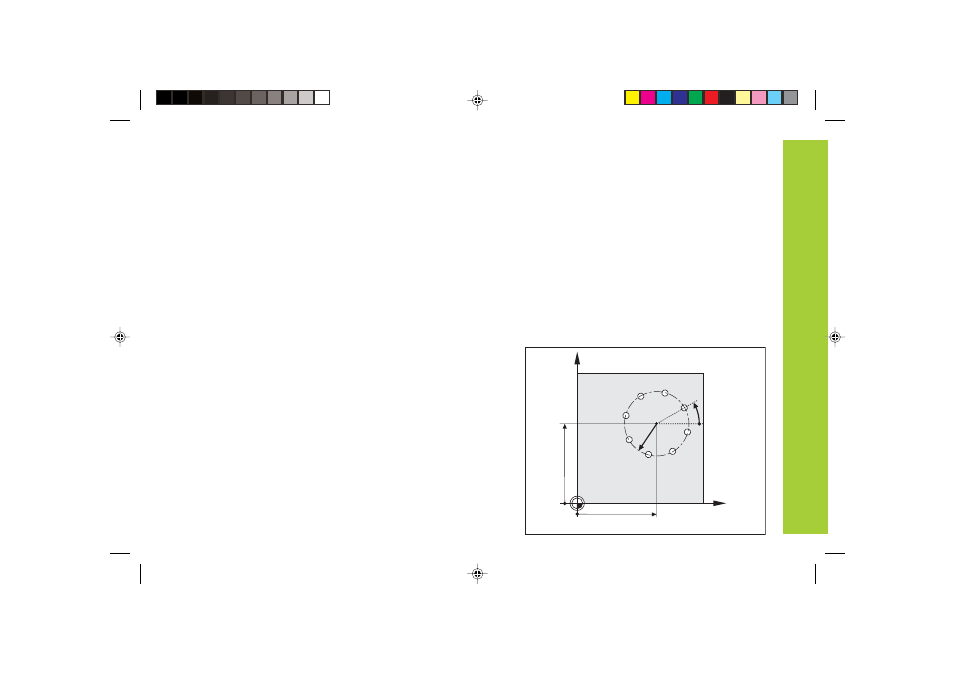

Lochkreis/Lochkreissegment
Y
X
30
°
R20
50
50
0
0
